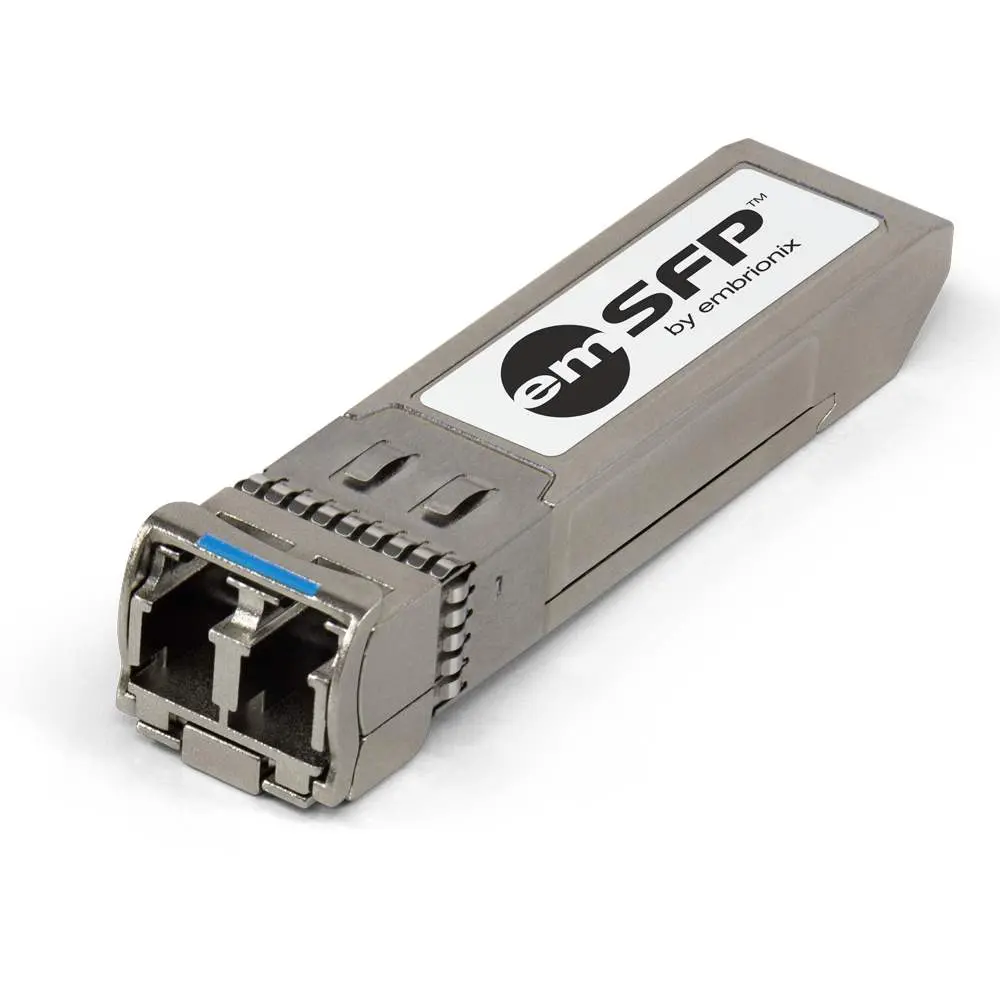

Embrionix EB12LC2R-MN-P

Das Embrionix EB12LC2R-MN-P ist ein kompaktes optisches Dual-Receiver SFP+-Modul, das speziell für die Umwandlung von elektrischen SDI-Signalen in optische Fasern entwickelt wurde. Es unterstützt eine breite Palette von SDI-Formaten, darunter 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI und SD-SDI, und gewährleistet so eine hohe Kompatibilität in professionellen Broadcast-Umgebungen.

Dieses Modul ist für den Einsatz mit Singlemode-Fasern konzipiert und verwendet LC-Steckverbinder. Es zeichnet sich durch überlegenes Jitter-Management und Signalregeneration aus, was eine zuverlässige und qualitativ hochwertige Signalübertragung über mittlere Distanzen ermöglicht. Die Hot-Plug- und Hot-Remove-Fähigkeit erleichtert die Installation und Wartung im laufenden Betrieb.

Der EB12LC2R-MN-P ist ideal für die Integration in SFP-Steckplätze kompatibler Geräte, wie beispielsweise Monitore der BM-U-Serie. Er bietet zudem umfassende Überwachungs- und Diagnosefunktionen über eine serielle Schnittstelle, die das Monitoring von optischer Leistung, Spannung und Temperatur des Moduls ermöglicht. Dies unterstützt eine effiziente Systemverwaltung und Fehlerbehebung.

Das Modul erfüllt wichtige SMPTE-Standards wie ST297, ST2082, ST2081, ST424, ST292 und ST259, was seine Eignung für anspruchsvolle Live-Produktions- und Broadcast-Anwendungen unterstreicht. Mit einem Betriebs-temperaturbereich von 0°C bis +70°C ist es für den zuverlässigen Einsatz in verschiedenen professionellen Umgebungen ausgelegt.

Technische Daten:

• Typ: Dual Receiver Modul
• Unterstützte Datenrate: Bis zu 12G-SDI (12 Gbit/s)
• Fasertyp: Singlemode
• Anschlusstyp: LC (Faser)
• Wellenlängenbereich: 1270–1610 nm
• Unterstützte SDI-Formate: 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI, SD-SDI
• Stromversorgung: +3,3 V
• Betriebstemperatur: 0°C bis +70°C
• Abmessungen (L x B x H): 58,5 mm x 13,4 mm x 8,6 mm
• Steuerschnittstelle: I2C seriell
