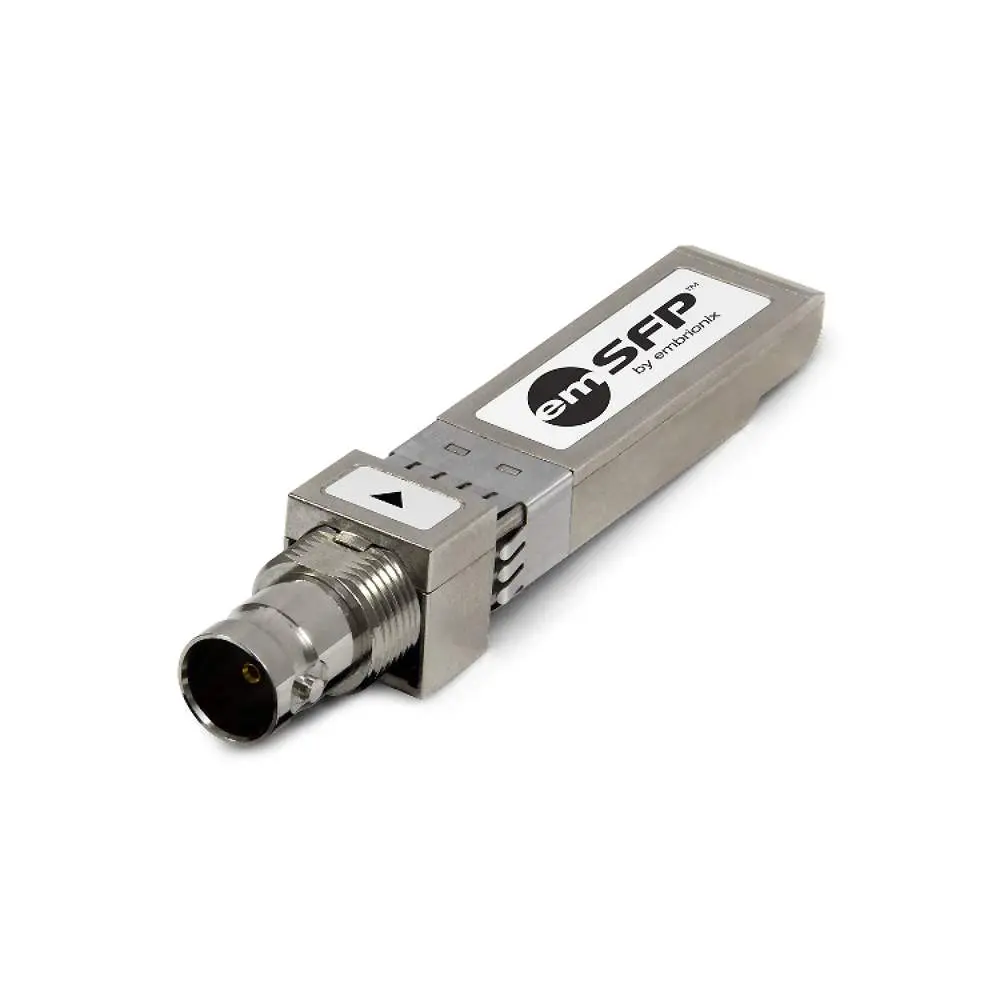

Embrionix EB12BN1R-MNR

Der Embrionix EB12BN1R-MNR ist ein hochleistungsfähiger 12G-SDI emSFP+ Einzel-Empfänger, der speziell für anspruchsvolle Broadcast-Anwendungen entwickelt wurde. Dieses Modul ermöglicht den Empfang eines SDI-Signals (12G/6G/3G/HD/SD-SDI) über 75-Ohm-Koaxialkabel mittels eines BNC-Anschlusses. Seine Konformität mit den Standards ST2082, ST2081, ST424, ST292 und ST259 gewährleistet eine breite Kompatibilität und zuverlässige Leistung in professionellen Umgebungen.

Ein zentrales Merkmal des EB12BN1R-MNR ist seine Fähigkeit, pathologische Videosignalmuster bei allen spezifizierten Raten zu unterstützen. Dies wird durch einen integrierten Equalizer mit DC-Wiederherstellung erreicht, der speziell entwickelt wurde, um den DC-Anteil von SMPTE-pathologischen Testmustern zu kompensieren. Der eingebaute Reclocker unterdrückt zudem akkumulierten Jitter, was zu einer optimalen Jitter-Performance und einer hervorragenden Signalintegrität führt.

Das Modul ist als Hot-Pluggable und Hot-Removable konzipiert, was eine flexible Integration und Wartung in bestehende Systeme ermöglicht, ohne den Betrieb unterbrechen zu müssen. Es bietet eine hohe Dichte und eine zukunftssichere Architektur für OEM-Kunden in der Broadcast-Industrie, die flexible Video-I/O-Konfigurationen benötigen. Über eine I2C-Schnittstelle sind zudem Überwachungs- und Diagnosefunktionen direkt am Produkt verfügbar. Der Embrionix EB12BN1R-MNR stellt somit eine robuste Lösung für die Signalverarbeitung in komplexen Videoinfrastrukturen dar.

Technische Daten:

• SFP Typ: emSFP+
• Funktion: Einzel-Empfänger
• Unterstützte SDI-Raten: 12G/6G/3G/HD/SD-SDI
• Anschlusstyp: BNC
• Standards: ST2082, ST2081, ST424, ST292, ST259
• Betriebstemperatur: -40 °C bis +85 °C
• Versorgungsspannung: +3.3 V
• Integrierter Reclocker: Ja
• Unterstützung pathologischer Muster: Ja
• Koaxialkabelimpedanz: 75 Ohm
