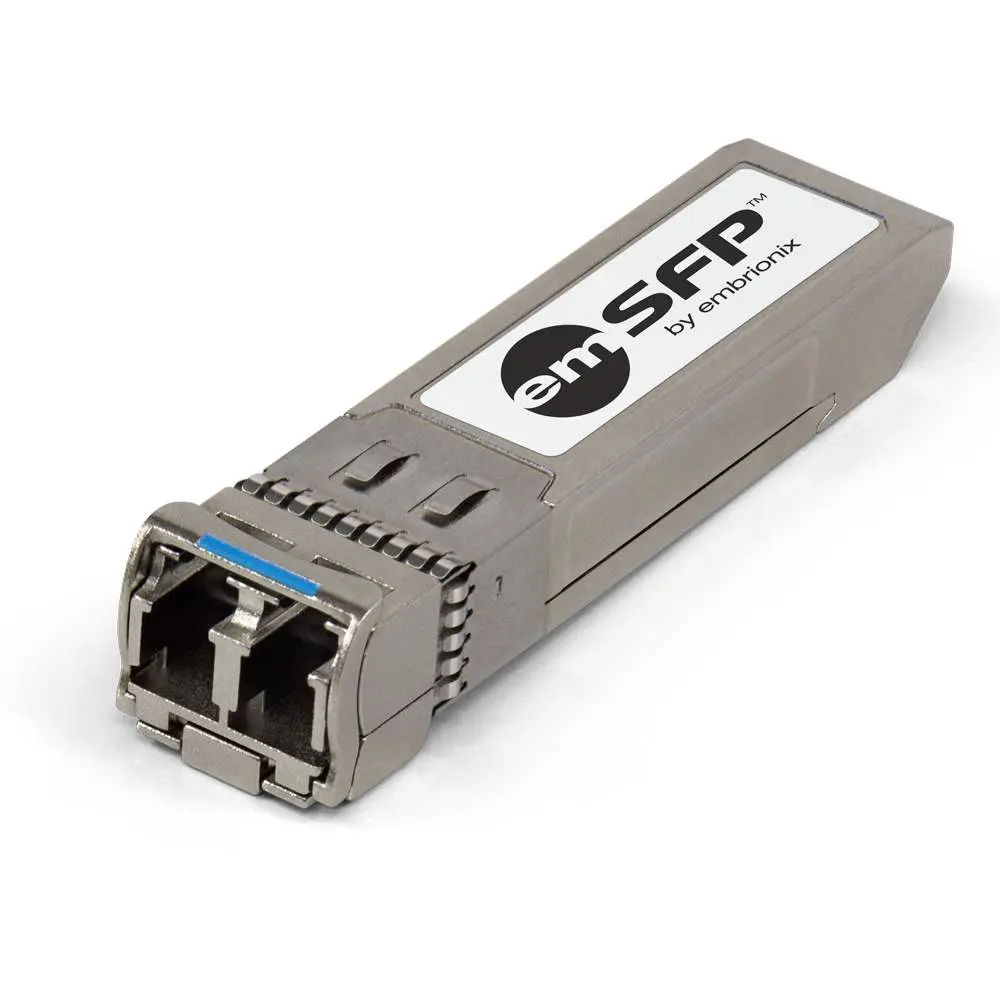

Embrionix EB22LC2B-SN-NE

Der Embrionix EB22LC2B-SN-NE ist ein vielseitiges Software Defined emSFP+ 3G-SDI Gateway und Transceiver, das speziell für die Integration von SDI-Geräten in IP-basierte Mediennetzwerke entwickelt wurde. Dieses kompakte Modul ermöglicht die bidirektionale Konvertierung von SMPTE ST2110 oder ST2022-6 Datenströmen in SDI-Signale und umgekehrt. Es unterstützt sowohl die Einkapselung als auch die Entkapselung dieser IP-Protokolle und ist vollständig kompatibel mit NMOS, EMBER+ sowie Restful API zur Steuerung.

Als miniaturisiertes SFP+-Steckmodul lässt sich der EB22LC2B-SN-NE direkt in kompatible Geräte integrieren. Er ist hot-pluggable und austauschbar mit anderen Non-MSA (Video Pinout) emSFPs, was eine hohe Flexibilität und einfache Wartung gewährleistet. Die Anbindung erfolgt über 10GBASE-SR Ethernet auf Multimode-Faser mit LC-Anschlüssen. Dank seiner Software-Defined-Architektur ist das Modul zukunftssicher und kann bei Änderungen von Standards und Protokollen einfach per Software-Upgrade aktualisiert werden. Es können bis zu vier Konfigurationen gespeichert und bei Bedarf geladen werden.

Dieses Gateway bietet Herstellern von Broadcast-Equipment erhebliche Vorteile, darunter eine verkürzte Markteinführungszeit und deutlich geringere Entwicklungskosten. Es stellt einen leistungsstarken Migrationspfad von SDI zu IP dar und vereinfacht die Einrichtung und Steuerung komplexer Medienumgebungen. Typische Anwendungsbereiche umfassen die Nutzung mit IP-fähigen iSeries SFP-Steckplätzen, wie sie beispielsweise in Wohler Monitoren zu finden sind, oder die Integration in professionelle HDQLINE Monitore für ST 2110 Workflows.

Das Modul unterstützt die automatische Erkennung von SD- bis 3G-Formaten und kann als Einzel- oder Doppelkanal konfiguriert werden. Es ist für den Betrieb in einem Temperaturbereich von 0°C bis 70°C ausgelegt und erfüllt die mechanischen Standards INF-8074I und SFF-8472. Die Unterstützung von SMPTE ST2110-20 (Video), ST2110-30 (Audio) und ST2110-40 (Ancillary) Flows gewährleistet eine umfassende Kompatibilität. Optionale Funktionen wie ein Encapsulation Frame Synchronizer und ein De-Encapsulation Clean Switch sind für ST2110-Anwendungen verfügbar, um eine geringe Latenz zu gewährleisten.

Technische Daten:

• Schnittstelle: emSFP+ 3G-SDI Gateway, Transceiver
• Ethernet: 10GBase-SR
• Fasertyp: Multimode-Faser
• Anschlusstyp: LC-Steckverbinder
• IP-Protokolle: SMPTE ST2110, ST2022-6(-7)
• Steuerungsprotokolle: NMOS, EMBER+, Restful API
• Kanäle: Einzel- oder Doppelkanal (konfigurierbar)
• Betriebstemperatur: 0°C bis 70°C
• Unterstützte ST2110 Flows: Video (ST2110-20), Audio (ST2110-30), Zusatzdaten (ST2110-40)
• Sender-Wellenlänge: 850 nm
