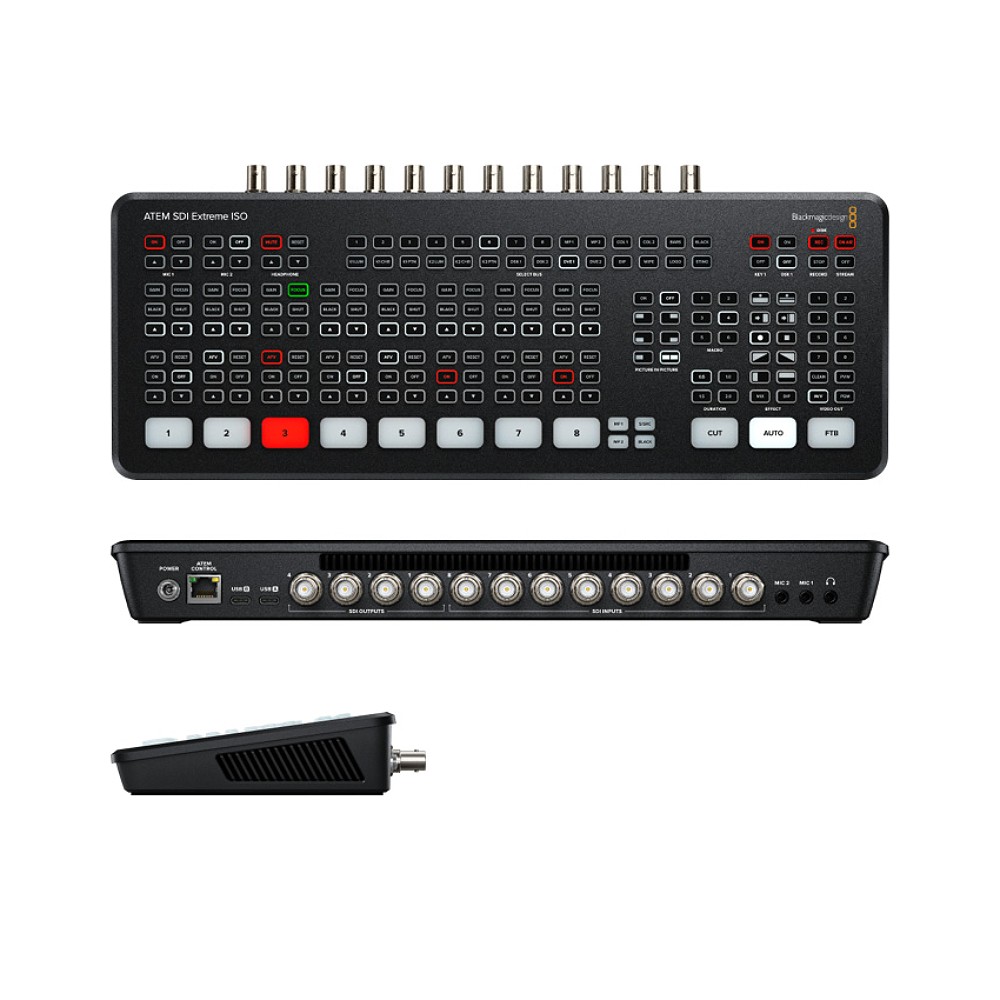

Blackmagic Design ATEM SDI Extreme ISO

Flexibler Live-Produktionsmischer für alle Arten von Broadcasts

Für maximale Mobilität: Das ATEM SDI Extreme ISO von Blackmagic Design bieten zusätzlich zu allen Features, die Atem Minis bieten, acht skalierbare 3G-SDI-Videoanschlüsse und vier SDI-Videoausgänge. So können bis zu acht Kameras gleichzeitig genutzt werden und flexibel zwischen Bildern hin- und hergeswitched werden. Mit dem Bedienfeld lassen sich Übergänge, Videoeffekte und Videoquellen effizient auswählen, aber auch Ton kann nach Belieben abgemischt werden. Per eingebautem Limiter und Kompressor wird ein Übersteuern der Audiosignale verhindert.
Zu dem umfangreichen Features des ATEM SDI Extreme ISO zählen ein Fairlight Audiomixer mit EQ und Dynamiktools, ein DVE-Prozessor für Bild-im-Bild- und Übergangseffekte, ein Greenscreen-Chromakeyer und ein 20 Standbilder fassender Media Pool.
Alle einkommenden Videoquellen werden passend zur Norm des Mischers umgewandelt, egal welche Norm sie davor besitzen. So sind schnelle Setups an Drehorten garantiert und immer flexibel an die Situation angepasst.
Der USB-Port kann als einfache Webcam-Quelle genutzt werden, dabei wird der ATEM SDI als normale Webcam gelesen, obwohl es ja ein Produktionsmischer ist. So wird garantiert, dass er mit jeder Videosoftware kompatibel ist.
Zuästzlich zur ATEM SDI-Variante verfügt der ATEM SDI Pro ISO über die Möglichkeit, neun separate H.264-Videostreams aufzuzeichnen, und das in Echtzeit. Weiters wird eine DaVinci Resolve-Projektdatei mitgespeichert.

Technische Daten:
Anschlüsse:
Videoeingänge insgesamt: 8
Videoausgänge insgesamt: 5
Aux-Ausgänge insgesamt: 4
Audioeingänge insgesamt: 2x 3,5mm-Stereo-Miniklinken
Audioausgänge insgesamt: 1x 3,5mm-Stereo-Miniklinken
Timecode-Anschlüsse: Keine
SDI-Videoeingänge:
 8x 3G-SDI, 10-Bit-HD, umschaltbar
 2 eingebettete Audiokanäle
Videoeingänge mit Resync: An allen 8 SDI-Eingängen
Frameraten- und Formatwandler: An allen 8 SDI-Eingängen
SDI-Programmausgänge: 4
Ethernet: Ethernet unterstützt 10/100/1000BaseT für Softwaresteuerung, Softwareupdates und den direkten Anschluss oder Netzwerkanschluss eines Bedienpults
Computer-Schnittstelle: 2 USB-Port Typ C 2.0 für Webcam-Ausgabe, Softwaresteuerung, Softwareupdates und zum Anschließen eines Bedienpults

Normen:
HD-Videoeingabenormen:
 720p/50; 720p/59,94; 720p/60
 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
 1080i/50; 1080i/59,94; 1080i/60
HD-Videoausgabenormen: 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
Videonormen für Streaming: 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
Ultra-HD-Videonormen: Keine
Videoabtastfrequenz: 4:2:2 YUV
Farbgenauigkeit: 10 Bit
Farbräume: Rec.709
Farbraumkonvertierung: Hardwarebasiert in Echtzeit

Merkmale:
Upstream-Keyer: 4
Downstream-Keyer: 2
Advanced Chroma Keyer: 4
Linear/Luma-Keyer: 4
Übergangskeyer: Nur DVE
Gesamtanzahl der Ebenen: 9
Mustergeneratoren: 5
Farbgeneratoren: 2
DVE mit Umrandungen und Schattenwurf: 2
Schnittstelle: Bildschirmauflösung von mindestens 1366 x 768

Audio:
Audiomixer:
 11 Eingaben x 2 Kanalmixer.
 Kanalweise Vorgabe für ein- oder ausgeschaltetes Audio-folgt-Video sowie separate Verstärkungssteuerung für jeden Kanal.
 Pegel- und Spitzenpegelmessung. Plus neue Fairlight Audiofunktionen: Kompressor, Gate, Limiter, parametrischer 6-Band-EQ. Hauptverstärkungsregler
Analogeingabe: Unsymmetrisches Stereo
Verzögerung Analogeingabe: Bis zu 8 Frames
Eingangsimpedanz: 1,8 k
Maximaler Eingabepegel: +6 dBV
Strom für angeschlossene Mikrofone: An beiden 3,5mm-Miniklinken verfügbar

Streaming:
Direktstreaming: Der ATEM SDI Pro ISO unterstützt direktes Livestreamen per Ethernet über Real Time Messaging Protocol (RTMP) oder per USB-C über eine freigegebene mobile Internetverbindung

Aufzeichnung:
Direktaufzeichnung von Video und Audio: Über den USB-C 3.1 Gen 1 Erweiterungsport kann direkt auf externe Datenträger aufgezeichnet werden
Aufzeichnen von Video:
 8 SDI-ISO-Eingänge zum Aufzeichnen von H.264 MP4-Dateien in 70-Mbit/s-Qualität gemäß ATEM Videonorm mit AAC Audio.
 1 Programmausgang zum Aufzeichnen einer H.264 MP4-Datei in der eingestellten Streaming-Qualität und gemäß ATEM Videonorm mit AAC‑Audio
Audioaufzeichnung: 10 x 2 Kanäle für Audioeingaben, aufgezeichnet in separaten WAV-Dateien mit 24 Bit in 48 kHz. Einschließlich 2 analoge Stereoaudio-Eingänge und 8 SDI-Eingänge mit 2 Kanälen für eingebetteten Ton
Mischen: Programm-Mischung wird als DaVinci Resolve Projektdatei (.drp) aufgezeichnet
Speicherträgerformat: Unterstützt in den Dateisystemen ExFAT (Windows/Mac) oder HFS+ (Mac) formatierte Datenträger

Multiview-Monitoring:
Multiview-Monitoring: Konfigurierbar für 16, 13, 10, 7 oder 4 Ansichten, u. a. für Programm, Vorschau, 8 SDI-Eingänge, SuperSource, Clean-Feed, Media Player, Streaming-Status, Aufzeichnungsstatus und Audiopegelmeter
Multiview-Videonorm: HD

Media Player:
Media Player: 2
Kanäle: Füll- und Keysignale für jeden Media Player
Media Pool Kapazität für Standbilder: 20 mit Füll- und Keysignalen
Media Pool Standbildformate: PNG, TGA, BMP, GIF, JPEG und TIFF

Steuerung:
Bedienpult bzw. -panel: Integriertes pultartiges Bedienfeld. Software-Bedienpanel inbegriffen. Unterstützt optionales Hardware-Bedienpult
Bedienpultanschluss: Ethernet unterstützt 10/100 BaseT. Ermöglicht eine direkte Verbindung zwischen Pult und Gehäuse oder über ein Netzwerk. Dient auch zur Aktualisierung der Software. Der ATEM SDI unterstützt eine direkte USB-C-Verbindung
Kompatibilität mit Bedienpulten: Inklusive ATEM Software Control. Ebenfalls kompatibel mit den Bedienpulten ATEM 1 M/E Broadcast Panel und ATEM 2 M/E Broadcast Panel
Bediensoftware inbegriffen: Kostenlos inbegriffenes ATEM Software Control Panel für Mac 11.0 Big Sur, Mac 12.0 Monterey oder höher und für Windows 10 oder 11

Software:
Softwarepdates: Über direktes Anschließen an Mac-OS-X- oder Windows-Computer per USB oder Ethernet. Inklusive ATEM Switcher Utility
Konfiguration: Erfolgt über ATEM Software Control. Die IP-Adresse des ATEM Mischers wird jedoch mittels ATEM Switcher Utility über den USB-Anschluss am Gehäuse konfiguriert
Betriebssysteme: Mac Big Sur 11.0, Mac Monterey 12.0 oder höher, Windows 10 und 11

Strombedarf:
Stromversorgung: 1 externes 12V-Netzteil
Energieverbrauch: 36 Watt

Größe: 370 x 151 x 39,6 mm

Betriebstemperatur: 5–40 °C
Lagerungstemperatur: -10–60 °C
Relative Luftfeuchtigkeit: 0–90 % nicht kondensierend

Lieferumfang:
1x ATEM SDI Extreme ISO
1x Externes 12V-DC-Netzteil mit passenden Steckeradaptern für alle Länder
