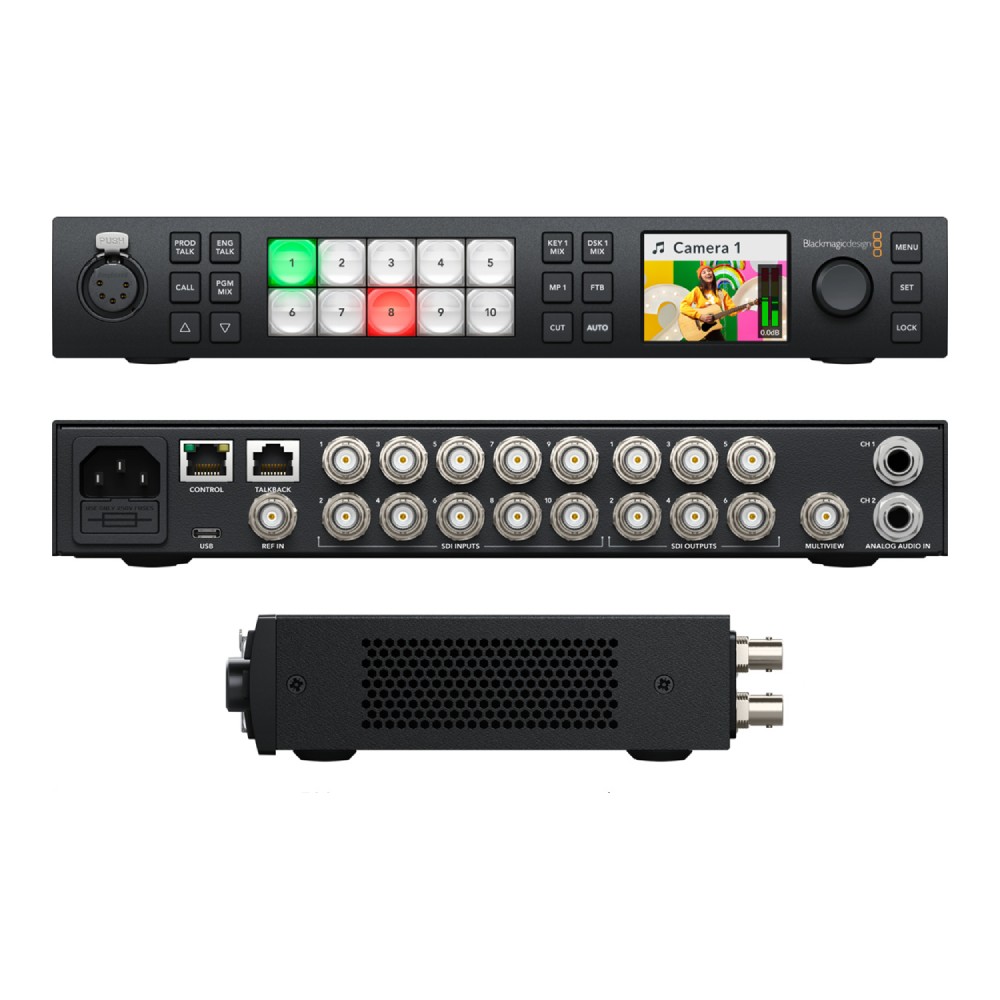

Blackmagic Design ATEM 1 M/E Constellation HD

HD-Liveproduktionsmischer mit 10 3G-SDI-Eingängen und 6 Ausgängen für professionelle Produktionen

Das 1 M/E Modell des ATEM Constellation HD Live-Produktionsmischer glänzt mit 10 3G-SDI-Eingängen, sechs 3G-SDI-Ausgängen, DVE, vier Chromakeyern, 16-facher Multi-View-Anzeige, Media Playern, Talkback und einem USB-Webcam-Ausgang und ist perfekt geeignet für Konzerte, Musikfestivals und Sportveranstaltungen. Dank der vielen Knöpfe an der Frontseite lässt sich der Mischer komplett alleine steuern, sogar Keyer, Medien und Abblenden können einfach angesteuert werden.

Die unabhängigen 3G-SDI-Eingänge lassen sich auch als Up- und Crossconverter nutzen, sodass auch andere Fernsehnormen angelegt und konvertiert werden können. An die vorliegende USB-C-Schnittstelle können Webcams angeschlossen werden.

Die eingespeisten Quellen können in Multiview auf einem Bildschirm begutachtet werden, wobei die einzelnen Vorschaufenster beliebig angeordnet werden können.Auch Tally-Umrandungen und Quell-Labels lassen sich als Overlays einblenden, um die Übersicht zu bewahren.

Technische Daten

Anschlüsse

Videoeingänge insgesamt

10

Videoausgänge insgesamt

6

SDI-Raten

1,5 G, 3 G

Audioeingänge insgesamt

2 symmetrische 1/4-Zoll-Buchsen, 1 x 5-polige XLR-Buchse für Talkback

Audioausgänge insgesamt

1 x 5-polige XLR-Buchse für Talkback

SDI-Audioeingänge

2 eingebettete Audiokanäle an allen SDI‑Eingängen

SDI-Audioausgänge

2 eingebettete Audiokanäle an allen SDI‑Ausgängen

Timecode-Anschlüsse

Keine

Referenzeingänge

Tri-Sync oder Black Burst

Videoeingänge mit Resync

An allen 10 Eingängen

Frameraten- und Formatwandler

An allen 10 Eingängen

SDI-Aux-Ausgänge

Jeder beliebige der 6 SDI‑Ausgänge

SDI-Vorschauausgänge

Jeder beliebige der 6 SDI‑Ausgänge

SDI-Programmausgänge

Jeder beliebige der 6 SDI‑Ausgänge

Downkonvertierte SDI-Programmausgänge

Keine

Webcam-Ausgabe

1 USB-C-Port unterstützt 720p oder 1080p mit PGM-Frameraten

Anzahl der Multi Views

1 x 3G-SDI

Bedienpultanschluss

Ethernet. Direkte Verbindung zwischen Pult und Chassis oder über ein Netzwerk

Interner Timecode-Generator

Ja

Talkback

RJ45 für Fremd-Talkback‑Systeme

Tally-Ausgang

Hinzugefügt via Ethernet-Verbindung mittels Blackmagic Design GPI und Tally Interface Gerät. (Nicht im Lieferumfang enthalten)

Ethernet

Unterstützt 10/100/1000Base‑T

Computer-Schnittstelle

1 USB-C-Port unterstützt USB 3.1 Gen 1 (5 Gbit/s)

Normen

SD-Videonormen

Keine

HD-Videonormen

  720p/50; 720p/59,94; 720p/60

  1080i/50; 1080i/59,94; 1080i/60

  1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60

SDI-Konformität

SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A und B

Videoabtastfrequenz

4:2:2

Farbgenauigkeit

10 Bit

Farbräume

REC 709

Automatische SDI-Umschaltung

Automatische Erkennung von 1,5G-SDI und Level A oder Level B 3G‑SDI

Merkmale

Upstream-Keyer

4

Downstream-Keyer

1

Advanced Chroma Keyer

4

Talkback-Unterstützung

Ja

n-1-Unterstützung

Ja

Linear/Luma-Keyer

5

Übergangs-Keyer (Stinger/DVE)

1 Stinger, 1 DVE

Gesamtanzahl der Ebenen

7

Mustergeneratoren

5

Farbgeneratoren

2

Bedienpult bzw. -panel

Frontblende fürs Mischen im Notfall, Bediensoftware oder optionales Hardware‑Bedienpult

Routingfähige Fenster

16

Tally

Rotes Licht für Programm- und grünes für Vorschauanzeige

Kennungen für Quellfenster

Ja

Multi View Monitoring

Multi View Monitoring

1 Multi View konfigurierbar für 16, 13, 10, 7 oder 4 Ansichten. Einschließlich fürs Monitoring von Programm, Vorschau, Eingaben, Media Playern, DSK, Clean-Feed mit optionalen Kennungen und

Audiopegelmetern

Multiview-Videonorm

HD

Mindestauflösung des Bildschirms

1366 x 768

Media Player

Media Player

2

Kanäle

Füll- und Keysignale für jeden Media Player

Media Pool Kapazität für Standbilder

20

Media Pool Kapazität für Clips

2 bis zu 1080p/60

Media Player Clip-Länge in 720 HD

400 Frames

Media Player Clip-Länge in 1080 HD

200 Frames

Media Pool Standbildformate

PNG, TGA, BMP, GIF, JPEG und TIFF

Media Pool Videodateiformat

TGA-Sequenz

Media Pool Audio-Dateiformat

WAV, MP3 und AIFF

Bildschirme

Frontblende

Integrierter 2,2-Zoll-LCD-Monitor für Video, 10 LED-Tasten fürs Setup und Mischen im Notfall, 4 Quelltasten, 6 Tasten zur Talkback-Auswahl und zum Mischen, 1 Menüdrehregler, 1 Set-Taste, 1 Taste zum Sperren der Frontblende

Verarbeitung

Anrufverzögerung

< 10 Zeilen

Audiomixer

  Tonmischer mit 28 Kanälen

  Wählbares On/Off/Audio-Follow‑Video: Pegel- und Spitzenpegelmessung.

  Hauptverstärkungsregler

  Parametrischer 6-Band-EQ, Dynamiksteuerung einschl. Expander, Gate, Kompressor und Limiter

Downkonvertierung

Keine

Software

Bediensoftware inbegriffen

ATEM Software Control Panel included free for Mac 11.11 Big Sur, Mac 12 Monterey or later and Windows 10 or 11.

Softwareupdates

Über direkt an Mac-OS oder Windows-Computer angeschlossene USB-Verbindung oder via Ethernet. ATEM Setup Dienstprogramm inbegriffen

Konfiguration

Erfolgt per ATEM Software Control Panel. Die IP-Adresse des ATEM Mischers wird jedoch mittels ATEM Switcher Utility über den USB-Anschluss am Gehäuse konfiguriert

Strombedarf

Stromversorgung

1 integriertes 100–240 V AC‑Netzteil

Energieverbrauch

36W

Physische Installation

Physische Installation

2/3 Rackbreite, 1 Höheneinheit

Optionales Zubehör

Teranex Mini Rack Shelf

Lieferumfang

1x ATEM 1 M/E Constellation HD

1x Startermappe mit QR-Code zum Download der Software
