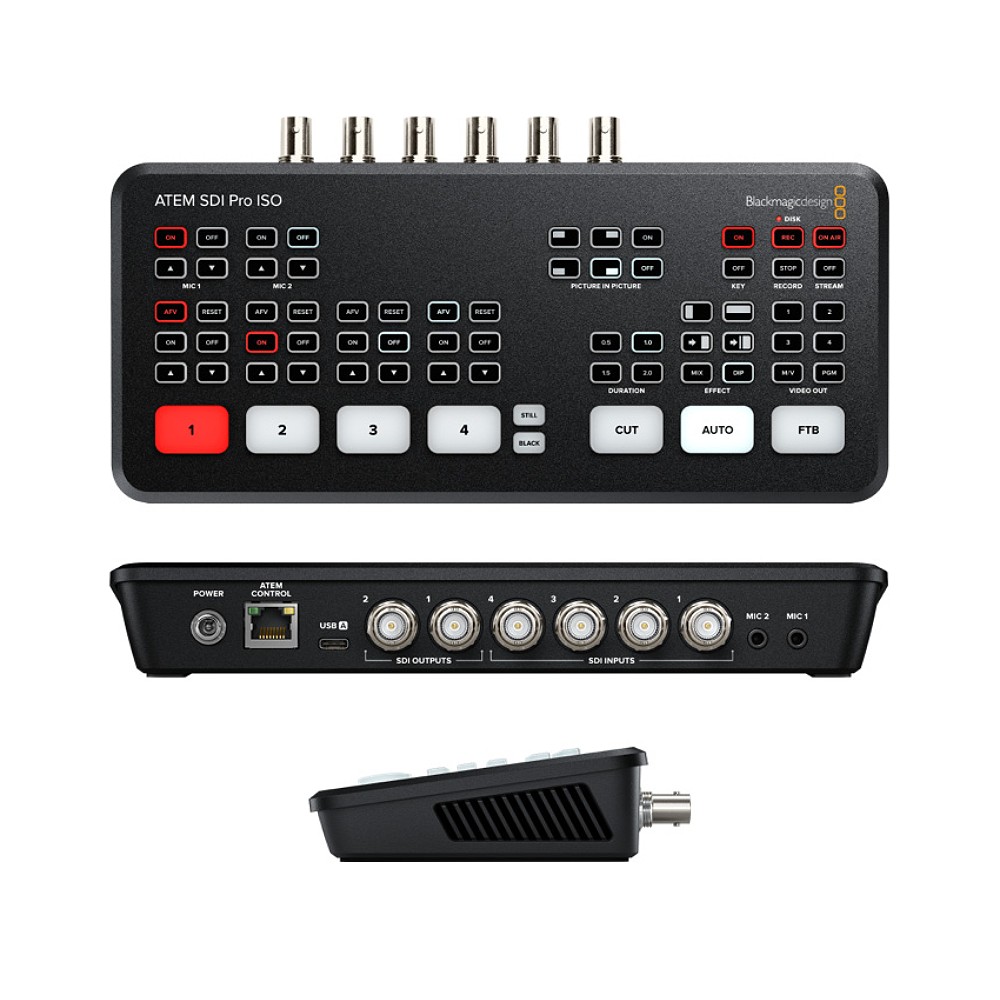

Blackmagic Design ATEM SDI Pro ISO

Flexibler Live-Produktionsmischer für alle Arten von Broadcasts

Für maximale Mobilität: Das ATEM SDI PRO ISO von Blackmagic Design bieten zusätzlich zu allen Features, die Atem Minis bieten, vier skalierbare 3G-SDI-Videoanschlüsse und zwei SDI-Videoausgänge. So können bis zu vier Kameras gleichzeitig genutzt werden und flexibel zwischen Bildern hin- und hergeswitched werden. Mit dem Bedienfeld lassen sich Übergänge, Videoeffekte und Videoquellen effizient auswählen, aber auch Ton kann nach Belieben abgemischt werden. Per eingebautem Limiter und Kompressor wird ein Übersteuern der Audiosignale verhindert.

Zu dem umfangreichen Features des ATEM SDI PRO ISO zählen ein Fairlight Audiomixer mit EQ und Dynamiktools, ein DVE-Prozessor für Bild-im-Bild- und Übergangseffekte, ein Greenscreen-Chromakeyer und ein 20 Standbilder fassender Media Pool.

Alle einkommenden Videoquellen werden passend zur Norm des Mischers umgewandelt, egal welche Norm sie davor besitzen. So sind schnelle Setups an Drehorten garantiert und immer flexibel an die Situation angepasst.

Der USB-Port kann als einfache Webcam-Quelle genutzt werden, dabei wird der ATEM SDI als normale Webcam gelesen, obwohl es ja ein Produktionsmischer ist. So wird garantiert, dass er mit jeder Videosoftware kompatibel ist.

Zusätzlich zur ATEM SDI-Variante verfügt der ATEM SDI Pro ISO über internes Streaming und Videoaufzeichnung von bis zu fünf Feeds gleichzeitig.

Technische Daten

Anschlüsse

Videoeingänge insgesamt

4

Videoausgänge insgesamt

3

Aux-Ausgänge insgesamt

2

Audioeingänge insgesamt

2 x 3,5 mm Stereo-Miniklinken

Audioausgänge insgesamt

Nicht vorhanden, nur eingebettetes Audio

Timecode-Anschlüsse

Keine

SDI-Videoeingänge

4 x 3G-SDI, 10-Bit-HD, umschaltbar

2 eingebettete Audiokanäle

Videoeingänge mit Resync

An allen 4 SDI-Eingängen

Frameraten- und Formatwandler

An allen 4 SDI-Eingängen

SDI-Programmausgänge

2

Ethernet

Unterstützt 10/100/1000BaseT für Softwaresteuerung, Softwareupdates und den direkten oder Netzwerkanschluss eines Bedienpults

Computer-Schnittstelle

1 USB-Port Typ C 2.0 für Webcam-Ausgabe, Softwaresteuerung, Softwareupdates und Bedienpultanschluss

Normen

HD-Videoeingabenormen

720p/50

720p/59,94

720p/60

1080p/23,98

1080p/24

1080p/25

1080p/29,97

1080p/30

1080p/50

1080p/59,94

1080p/60

1080i/50

1080i/59,94

1080i/60

HD-Videoausgabenormen

1080p/23,98 bis 1080p/60

Videonormen für Streaming

Identisch mit HD-Videoausgabenormen

Ultra-HD-Videonormen

Keine

Videoabtastfrequenz

4:2:2 YUV

Farbgenauigkeit

10 Bit

Farbräume

Rec.709

Farbraumkonvertierung

Hardwarebasiert in Echtzeit

Merkmale

Upstream-Keyer

1

Downstream-Keyer

1

Advanced Chroma Keyer

1

Linear/Luma-Keyer

2

Übergangskeyer

Nur DVE

Gesamtanzahl der Ebenen

5

Mustergeneratoren

1

Farbgeneratoren

2

DVE mit Umrandungen und Schattenwurf

1

Benötigte Bildschirmauflösung

Mindestens 1366 x 768

Audio

Audiomixer

6 Eingänge x 2-Kanal-Mixer

Kanalweise konfigurierbares Audio-folgt-Video

Separate Verstärkungssteuerung pro Kanal

Pegel- und Spitzenpegelmessung

Fairlight Audiofunktionen

Kompressor, Gate, Limiter, parametrischer 6-Band-EQ, Hauptverstärkungsregler

Analogeingabe

Unsymmetrisches Stereo

Verzögerung Analogeingabe

Bis zu 8 Frames

Eingangsimpedanz

1,8 kΩ

Maximaler Eingabepegel

+6 dBV

Mikrofonversorgung

Beide 3,5-mm-Miniklinken versorgen angeschlossene Mikrofone

Streaming

Direktstreaming

Unterstützt über Ethernet via RTMP oder über USB-C mittels geteilter mobiler Verbindung

Aufzeichnung

Direktaufzeichnung

Video und Audio direkt auf externen Datenträger über USB-C 3.1 Gen 1

Videoaufzeichnung

4 SDI-ISO-Eingänge

Aufzeichnung als H.264 MP4 (70 Mbit/s) mit AAC-Audio

1 Programmausgang

Aufzeichnung in Streaming-Qualität (H.264 MP4 mit AAC-Audio)

Audioaufzeichnung

6 x 2-Kanal-Eingänge, aufgezeichnet als separate WAV-Dateien (24 Bit / 48 kHz)

Enthält 2 analoge Stereo-Eingänge + 4 SDI-Eingänge mit je 2 eingebetteten Audiokanälen

Mischen

Programmmischung als DaVinci Resolve Projektdatei (.drp)

Unterstützte Dateisysteme

ExFAT (Windows/Mac), HFS+ (Mac)

Multiview-Monitoring

Multiview-Anzeige

1 x 10 Ansichten (u. a. Programm/Vorschau links oder rechts konfigurierbar, 4 SDI-Eingänge, Media Player, Streaming-Status, Aufzeichnungsstatus, Audiopegelmeter)

Multiview-Videonorm

HD

Media Player

Anzahl

1

Kanäle

Füll- und Keysignale je Media Player

Standbildkapazität

20 mit Füll- und Keysignalen

Unterstützte Bildformate

PNG, TGA, BMP, GIF, JPEG, TIFF

Steuerung

Bedienung

Integriertes pultartiges Bedienfeld

Software-Bedienpanel inbegriffen

Optionales Hardware-Bedienpult kompatibel

Bedienpultanschluss

Ethernet (10/100 BaseT) oder direkte USB-C-Verbindung

Ermöglicht Softwareupdates und Steuerung

Kompatible Bedienpulte

ATEM 1 M/E Broadcast Panel

ATEM 2 M/E Broadcast Panel

Bediensoftware

ATEM Software Control Panel für

macOS 11.0 Big Sur

macOS 12.0 Monterey oder höher

Windows 10 oder 11

Software

Softwareupdates

Via USB oder Ethernet über ATEM Switcher Utility

Konfiguration

Über ATEM Software Control

IP-Adresse über USB-Anschluss konfigurierbar

Unterstützte Betriebssysteme

macOS Big Sur 11.0, Monterey 12.0 oder höher

Windows 10 und 11

Strombedarf

Stromversorgung

1 externes 12V-Netzteil

Energieverbrauch

36 Watt

Gehäuse und Umweltbedingungen

Abmessungen

237,5 x 118,8 x 35 mm

Betriebstemperatur

5–40 °C

Lagerungstemperatur

-10–60 °C

Relative Luftfeuchtigkeit

0–90 %, nicht kondensierend

Lieferumfang

1x ATEM SDI

1x Externes 12V-DC-Netzteil mit passenden Steckeradaptern für alle Länder
