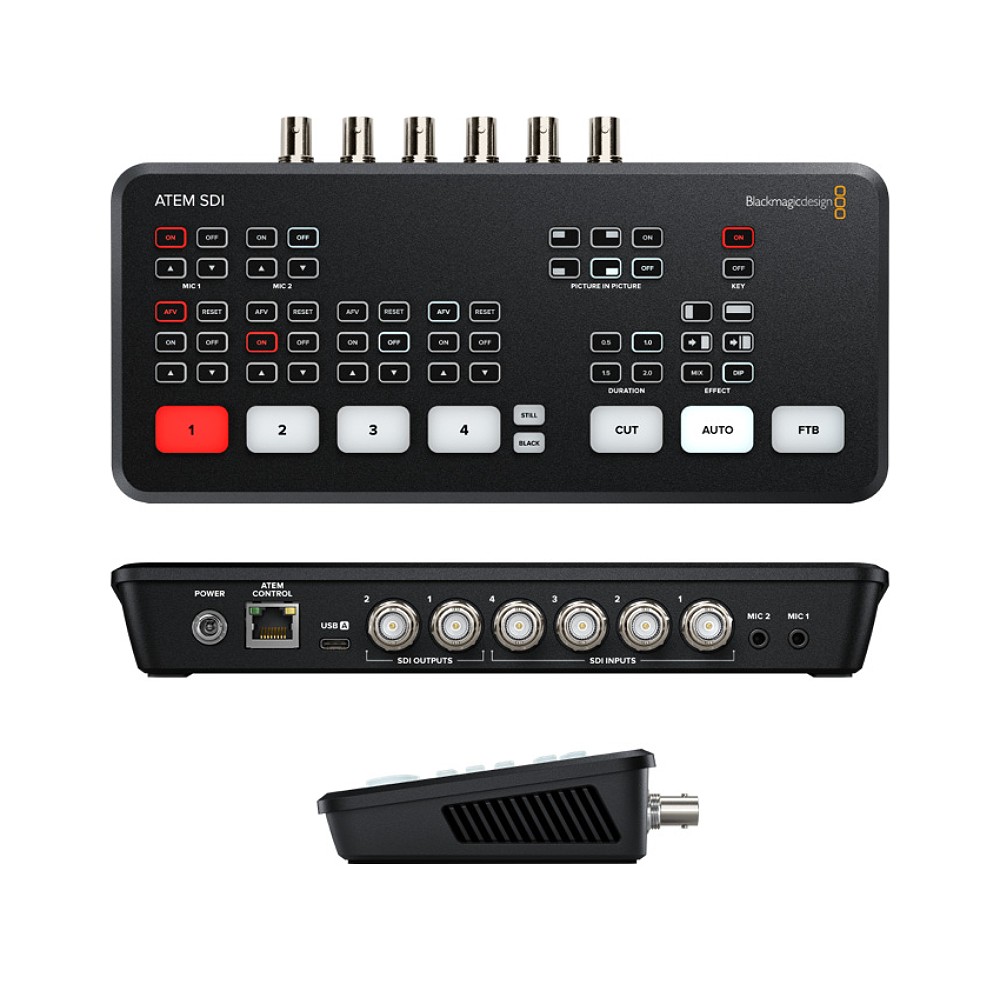

Blackmagic Design ATEM SDI
Art.Nr. |
BM-SWATEMMXEP |
Flexibler Live-Produktionsmischer für alle Arten von Broadcasts
Für maximale Mobilität: Das ATEM SDI von Blackmagic Design bieten zusätzlich zu allen Features, die Atem Minis bieten, vier skalierbare 3G-SDI-Videoanschlüsse und zwei SDI-Videoausgänge. So können bis zu vier Kameras gleichzeitig genutzt werden und flexibel zwischen Bildern hin- und hergeswitched werden. Mit dem Bedienfeld lassen sich Übergänge, Videoeffekte und Videoquellen effizient auswählen, aber auch Ton kann nach Belieben abgemischt werden. Per eingebautem Limiter und Kompressor wird ein Übersteuern der Audiosignale verhindert.
Zu dem umfangreichen Features des ATEM SDI zählen ein Fairlight Audiomixer mit EQ und Dynamiktools, ein DVE-Prozessor für Bild-im-Bild- und Übergangseffekte, ein Greenscreen-Chromakeyer und ein 20 Standbilder fassender Media Pool.
Alle einkommenden Videoquellen werden passend zur Norm des Mischers umgewandelt, egal welche Norm sie davor besitzen. So sind schnelle Setups an Drehorten garantiert und immer flexibel an die Situation angepasst.
Der USB-Port kann als einfache Webcam-Quelle genutzt werden, dabei wird der ATEM SDI als normale Webcam gelesen, obwohl es ja ein Produktionsmischer ist. So wird garantiert, dass er mit jeder Videosoftware kompatibel ist.
Technische Daten
Anschlüsse
Videoeingänge insgesamt
4
Videoausgänge insgesamt
3
Aux-Ausgänge insgesamt
2
Audioeingänge insgesamt
2 x 3,5 mm Stereo-Miniklinken
Audioausgänge insgesamt
Nicht vorhanden, nur eingebettetes Audio
Timecode-Anschlüsse
Keine
SDI-Videoeingänge
4x 3G-SDI, 10-Bit-HD, umschaltbar
2 eingebettete Audiokanäle
Videoeingänge mit Resync
An allen 4 SDI-Eingängen
Frameraten- und Formatwandler
An allen 4 SDI-Eingängen
SDI-Programmausgänge
2
Ethernet
Unterstützt 10/100/1000BaseT für Softwaresteuerung, Softwareupdates und den direkten Anschluss oder Netzwerkanschluss eines Bedienpults
Computer-Schnittstelle
1 USB-Port Typ C 2.0 für Webcam-Ausgabe, Softwaresteuerung, Softwareupdates und zum Anschließen eines Bedienpults
Normen
HD-Videoeingabenormen
720p/50
720p/59,94
720p/60
1080p/23,98
1080p/24
1080p/25
1080p/29,97
1080p/30
1080p/50
1080p/59,94
1080p/60
1080i/50
1080i/59,94
1080i/60
HD-Videoausgabenormen
1080p/23,98
1080p/24
1080p/25
1080p/29,97
1080p/30
1080p/50
1080p/59,94
1080p/60
Videonormen für Streaming
1080p/23,98
1080p/24
1080p/25
1080p/29,97
1080p/30
1080p/50
1080p/59,94
1080p/60
Ultra-HD-Videonormen
Keine
Videoabtastfrequenz
4:2:2 YUV
Farbgenauigkeit
10 Bit
Farbräume
Rec.709
Farbraumkonvertierung
Hardwarebasiert in Echtzeit
Merkmale
Upstream-Keyer
1
Downstream-Keyer
1
Advanced Chroma Keyer
1
Linear/Luma-Keyer
2
Übergangskeyer
Nur DVE
Gesamtanzahl der Ebenen
5
Mustergeneratoren
1
Farbgeneratoren
2
DVE mit Umrandungen und Schattenwurf
1
Schnittstelle
Bildschirmauflösung von mindestens 1366 x 768
Audio
Audiomixer
6 Eingaben x 2-Kanal-Mixer
Kanalweise Vorgabe für ein- oder ausgeschaltetes Audio-folgt-Video sowie separate Verstärkungssteuerung für jeden Kanal
Pegel- und Spitzenpegelmessung
Plus neue Fairlight-Audiofunktionen: Kompressor, Gate, Limiter, parametrischer 6-Band-EQ
Hauptverstärkungsregler
Analogeingabe
Unsymmetrisches Stereo
Verzögerung Analogeingabe
Bis zu 8 Frames
Eingangsimpedanz
1,8 kΩ
Maximaler Eingabepegel
+6 dBV
Strom für angeschlossene Mikrofone
An beiden 3,5 mm Miniklinken verfügbar
Media Player
Media Player
1
Kanäle
Füll- und Keysignale für jeden Media Player
Media Pool Kapazität für Standbilder
20 mit Füll- und Keysignalen
Media Pool Standbildformate
PNG, TGA, BMP, GIF, JPEG und TIFF
Steuerung
Bedienpult bzw. -panel
Integriertes pultartiges Bedienfeld
Software-Bedienpanel inbegriffen
Unterstützt optionales Hardware-Bedienpult
Bedienpultanschluss
Ethernet unterstützt 10/100 BaseT
Ermöglicht eine direkte Verbindung zwischen Pult und Gehäuse oder über ein Netzwerk
Dient auch zur Aktualisierung der Software
Der ATEM SDI unterstützt eine direkte USB-C-Verbindung
Kompatibilität mit Bedienpulten
Inklusive ATEM Software Control
Ebenfalls kompatibel mit den Bedienpulten ATEM 1 M/E Broadcast Panel und ATEM 2 M/E Broadcast Panel
Bediensoftware inbegriffen
Kostenlos inbegriffenes ATEM Software Control Panel für
– Mac 11.0 Big Sur
– Mac 12.0 Monterey oder höher
– Windows 10 oder 11
Software
Softwareupdates
Über direktes Anschließen an macOS- oder Windows-Computer per USB oder Ethernet
Inklusive ATEM Switcher Utility
Konfiguration
Erfolgt über ATEM Software Control
Die IP-Adresse des ATEM Mischers wird mittels ATEM Switcher Utility über den USB-Anschluss am Gehäuse konfiguriert
Betriebssysteme
macOS Big Sur 11.0
macOS Monterey 12.0 oder höher
Windows 10 und 11
Strombedarf
Stromversorgung
1 externes 12V-Netzteil
Energieverbrauch
18 Watt
Größe
237,5 x 118,8 x 35 mm
Betriebstemperatur
5–40 °C
Lagerungstemperatur
-10–60 °C
Relative Luftfeuchtigkeit
0–90 % nicht kondensierend
Lieferumfang
1x ATEM SDI
1x Externes 12V-DC-Netzteil mit passenden Steckeradaptern für alle Länder
