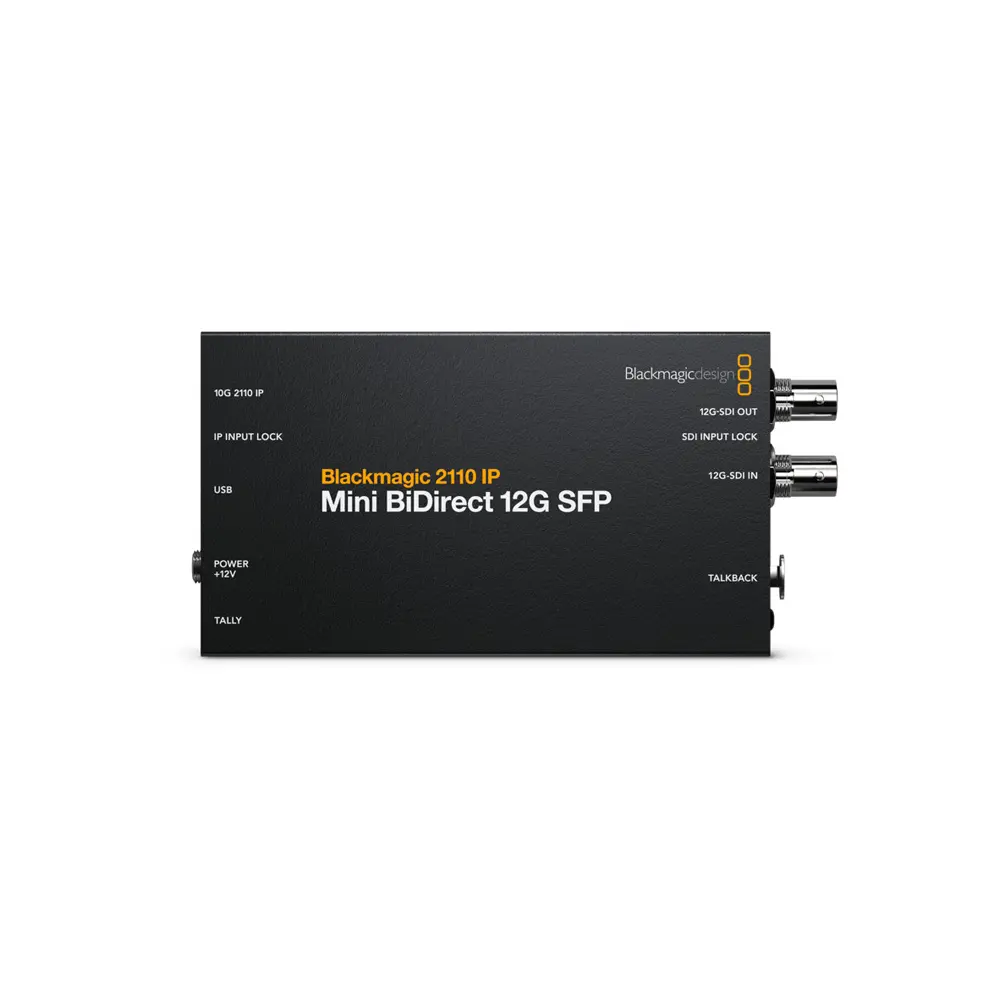

Blackmagic Design 2110 IP Mini BiDirect 12G SFP

Technische Daten

Anschlüsse

SDI-Videoeingänge

1

SDI-Videoausgänge

1

SDI-Raten

270 Mbit; 1,5 G; 3 G; 6 G; 12 G

IP-Videoeingänge/-ausgänge für SMPTE ST 2110

1 x 10G-Ethernet-Port

Analoge Audioeingänge

1 x 5-polige XLR-Buchse für Talkback

Analoge Audioausgänge

1 x 5-polige XLR-Buchse für Talkback

SDI-Audioeingänge

16 eingebettete Audiokanäle am SDI-Eingang

SDI-Audioausgänge

16 eingebettete Audiokanäle am SDI-Durchschleifausgang

Eingänge für SMPTE ST-2110 IP Audio

16 eingebettete Audiokanäle in alle ST-2110-IP-Video-Ausgaben via 10G-Ethernet

Ausgänge für SMPTE ST-2110 IP Audio

16 eingebettete Audiokanäle in alle ST-2110-IP-Video-Ausgaben via 10G-Ethernet

Multirate-Unterstützung

Automatische Erkennung von SD, HD, 2K, Ultra HD und 4K

Reclocking

Ja

Ethernet

1 x 10 Gbit/s SFP-Glasfaserbuchse unterstützt 10/100/1000/10GBase-T für SMPTE-2110-IP-Videoein- und -ausgabe, Konfiguration und Produktsoftware-Updates

Computer-Schnittstelle

1 USB-C-3.0-Port für Konfiguration und Produktsoftware-Updates

SDI-Videonormen

HD-Videonormen

720p/50; 720p/59,94; 720p/60

1080i/50; 1080i/59,94; 1080i/60

1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60

1080PsF/25; 1080PsF/29,97; 1080PsF/30

Ultra-HD-Videonormen

2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60

4K-Videonormen

4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/47,95 DCI; 4Kp/48 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI und 4Kp/60 DCI.

SDI-Konformität

SMPTE 292M; SMPTE 296M; SMPTE 424M; SMPTE 425M; SMPTE 2081‑1; SMPTE 2081‑10; SMPTE 2082‑1; SMPTE 2082‑10; SMPTE 2084; SMPTE 2108‑1; SMPTE ST2110‑20; SMPTE ST2110‑21; SMPTE ST2110‑30; SMPTE ST2110‑40.

SDI-Videoraten

SDI-Videoanschlüsse sind zwischen Standard Definition und 720p, 1080i, 1080p, 2K DCI, Ultra HD und 4K DCI umschaltbar

SDI-Farbgenauigkeit

4:2:2

SDI-Farbraum

YUV

Automatische SDI-Umschaltung

Automatische Erkennung von SD, HD, 2K DCI, Ultra HD und 4K DCI Automatische Erkennung von Level A und Level B am 3G-SDI-Eingang und am 3G-SDI-Ausgang vom Benutzer auswählbar

IP-Videokonformität

SMPTE 2110-20 (Unkomprimiertes Video)

IGMP v2

SMPTE 2110-21 (Traffic-Shaping)

Sender: Narrow

Empfänger: Narrow, Wide Synchronous, Asynchronous

SMPTE 2110-30 (PCM)

Audio-Konformität: Stufe C

SMPTE 2110-40 (Zusatzdaten)

Voller Zugriff auf den gesamten SMPTE-Zusatzdatenstrom. Inklusive RP 188/SMPTE 12M-2, geschlossene Untertitel und statische HDR-Metadaten

Codec

Blackmagic IP10 Codec zur Konvertierung von 12G-SDI-Raten in 10G-2110-IP-Video

Precision Time Protocol (PTP)

IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2

NMOS IS-04: Erkennung und Registrierung

v1.3.2

Peer-to-Peer über mDNS/DNS-SD

NMOS IS-05 Verbindungsverwaltung

v1.1.2

NMOS BCP-002-01

Natürliche Gruppierung

NMOS BCP-004-01

Empfängerkapazität

Lieferumfang

1x Blackmagic Design 2110 IP Mini BiDirect 12G SFP
