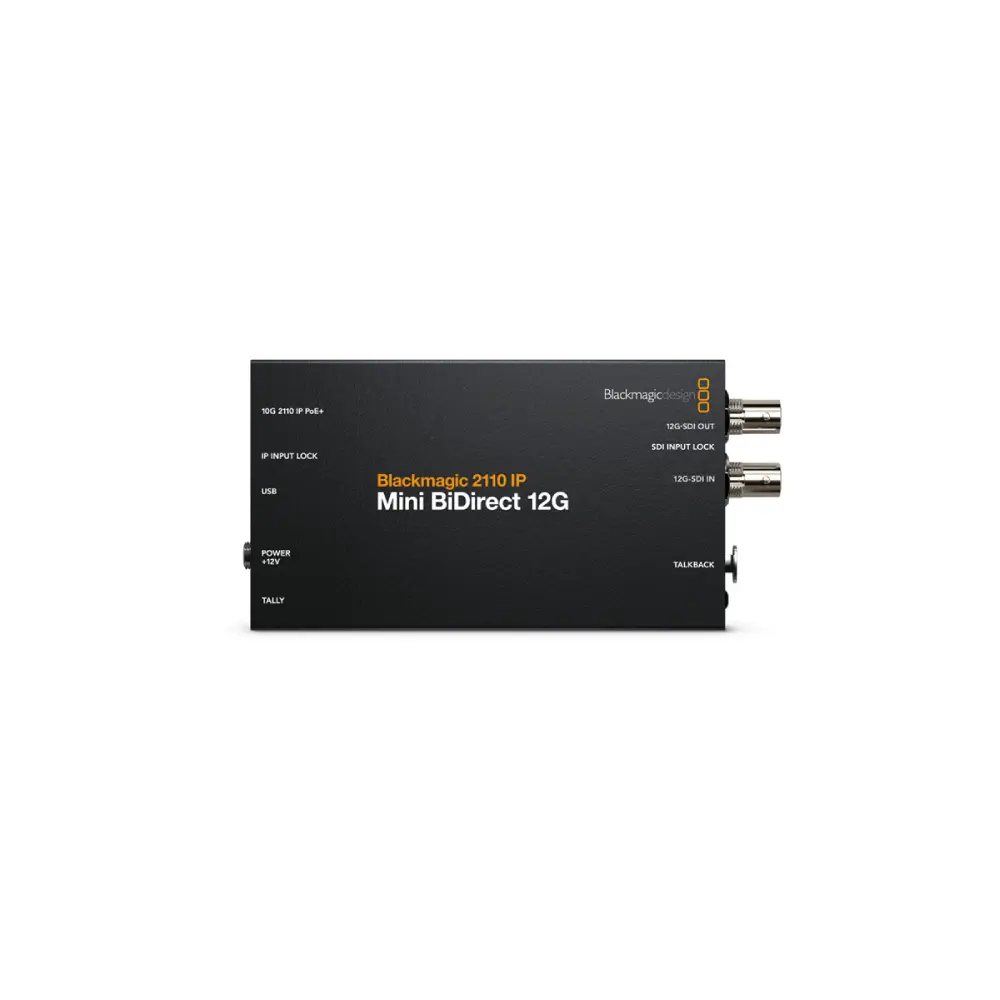

Blackmagic Design 2110 IP Mini BiDirect 12G

Der Blackmagic Design 2110 IP Mini BiDirect 12G ist ein leistungsstarker und kompakter IP-Konverter, der speziell für moderne Broadcast- und Live-Produktionsumgebungen entwickelt wurde. Er ermöglicht die gleichzeitige bidirektionale Konvertierung zwischen 12G-SDI-Video und SMPTE-2110-IP-Signalen, wodurch sich SDI-Geräte nahtlos in IP-basierte Infrastrukturen integrieren lassen. Der Konverter unterstützt Videoauflösungen bis zu Ultra HD bei 60p und gewährleistet dabei eine hohe Signalqualität sowie niedrige Latenz.

Dank seiner Unterstützung für 10G-Ethernet-Anschlüsse über einen RJ-45-Port lässt sich der 2110 IP Mini BiDirect 12G einfach in bestehende Netzwerke einbinden. Zusätzlich verfügt er über einen Referenzeingang für die Synchronisation mit genlockfähigen Systemen und kann über PoE oder ein separates Netzteil betrieben werden. Mit seinem robusten, kompakten Design eignet sich das Gerät ideal für Anwendungen, bei denen Platz eine Rolle spielt – etwa in mobilen Racks, Studios oder an dezentralen Standorten.

Technische Daten

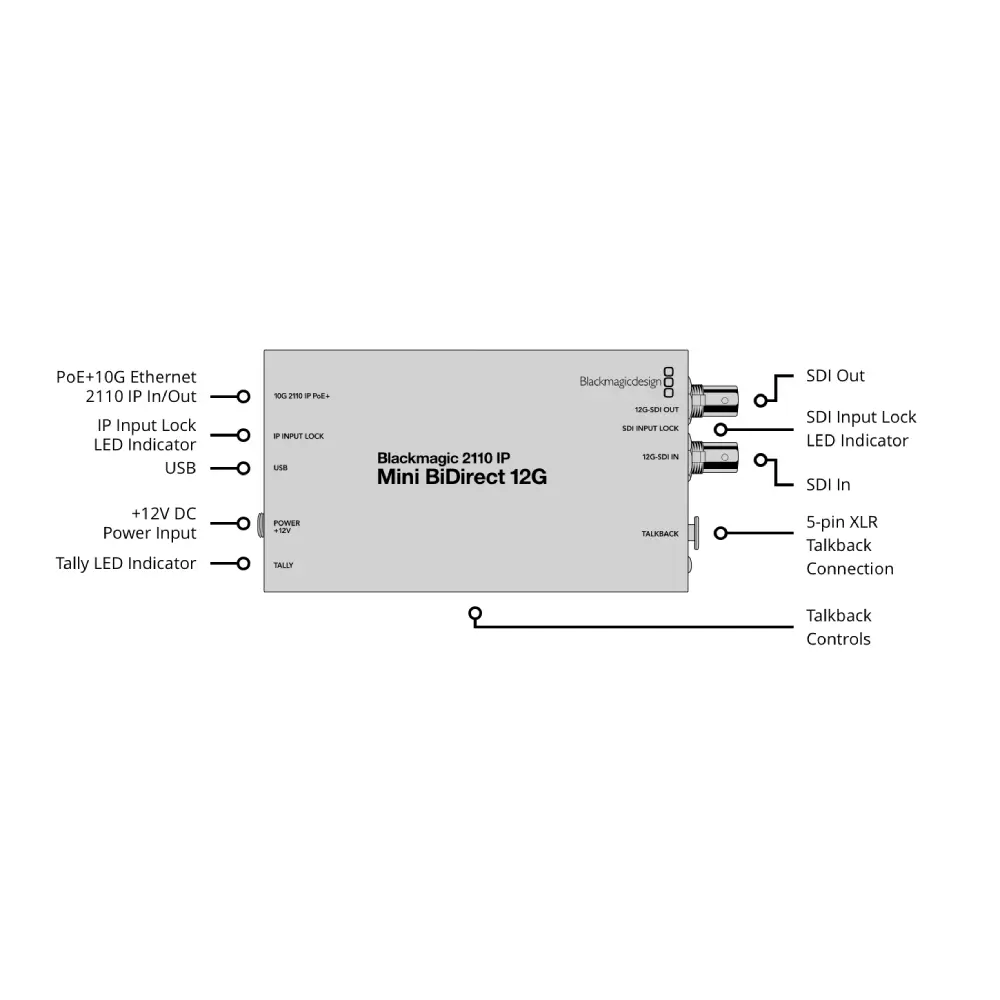

Anschlüsse

SDI-Videoeingänge

1

SDI-Videoausgänge

1

SDI-Raten

1,5 G; 3 G; 6 G; 12 G

IP-Videoeingänge/-ausgänge für SMPTE ST 2110

1 x 10G-Ethernet-Port

Analoge Audioeingänge

1 x 5-polige XLR-Buchse für Talkback

Analoge Audioausgänge

1 x 5-polige XLR-Buchse für Talkback

SDI-Audioeingänge

16 eingebettete Audiokanäle am SDI-Eingang

SDI-Audioausgänge

16 eingebettete Audiokanäle am SDI-Ausgang

Eingänge für SMPTE ST-2110 IP Audio

16 eingebettete Audiokanäle in ST-2110-IP-Video-Eingaben via 10G-Ethernet

Ausgänge für SMPTE ST-2110 IP Audio

16 eingebettete Audiokanäle in ST-2110-IP-Video-Eingaben via 10G-Ethernet

Multirate-Unterstützung

Automatische Erkennung von HD, Ultra HD und 4K

Reclocking

Ja

Ethernet

1 x 10 Gbit/s RJ-45-Verbinder für Ein- und -Ausgänge für SMPTE-2110 IP Video

Computer-Schnittstelle

1 USB-C für Konfiguration und Produktsoftware-Updates

SDI-Videonormen

HD-Videonormen

720p/50; 720p/59,94; 720p/60

1080i/50; 1080i/59,94; 1080i/60

1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60

1080PsF/25; 1080PsF/29,97; 1080PsF/30

Ultra-HD-Videonormen

2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60

4K-Videonormen

4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/47,95 DCI; 4Kp/48 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI und 4Kp/60 DCI.

SDI-Konformität

SMPTE 292M; SMPTE 296M; SMPTE 424M; SMPTE 425M; SMPTE 2081‑1; SMPTE 2081‑10; SMPTE 2082‑1; SMPTE 2082‑10; SMPTE ST2110‑20; SMPTE ST2110‑21; SMPTE ST2110‑30; SMPTE ST2110‑40.

SDI-Videoraten

SDI-Videoanschlüsse sind zwischen Standard Definition und 720p, 1080i, 1080p, 2K DCI, Ultra HD und 4K DCI umschaltbar

SDI-Farbgenauigkeit

4:2:2

SDI-Farbraum

YUV

Automatische SDI-Umschaltung

SDI-Videoanschlüsse sind zwischen 720p, 1080i, 1080p, Ultra HD und 4K DCI umschaltbar

IP-Videokonformität

SMPTE 2110-20 (Unkomprimiertes Video)

IGMP v2

SMPTE 2110-21 (Traffic-Shaping)

Sender: Narrow

Empfänger: Narrow, Wide Synchronous, Asynchronous

SMPTE 2110-30 (PCM)

Audio-Konformität: Stufe C

SMPTE 2110-40 (Zusatzdaten)

Voller Zugriff auf den gesamten SMPTE-Zusatzdatenstrom. Inklusive RP 188/SMPTE 12M-2, geschlossene Untertitel und statische HDR-Metadaten

Codec

Blackmagic IP10 Codec zur Konvertierung von 12G-SDI-Raten in 10G-2110-IP-Video

Precision Time Protocol (PTP)

IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2

NMOS IS-04: Erkennung und Registrierung

v1.3.2

Peer-to-Peer über mDNS/DNS-SD

NMOS IS-05 Verbindungsverwaltung

v1.1.2

NMOS BCP-002-01

Natürliche Gruppierung

NMOS BCP-004-01

Empfängerkapazität

Lieferumfang

1x Blackmagic Design 2110 IP Mini BiDirect 12G
