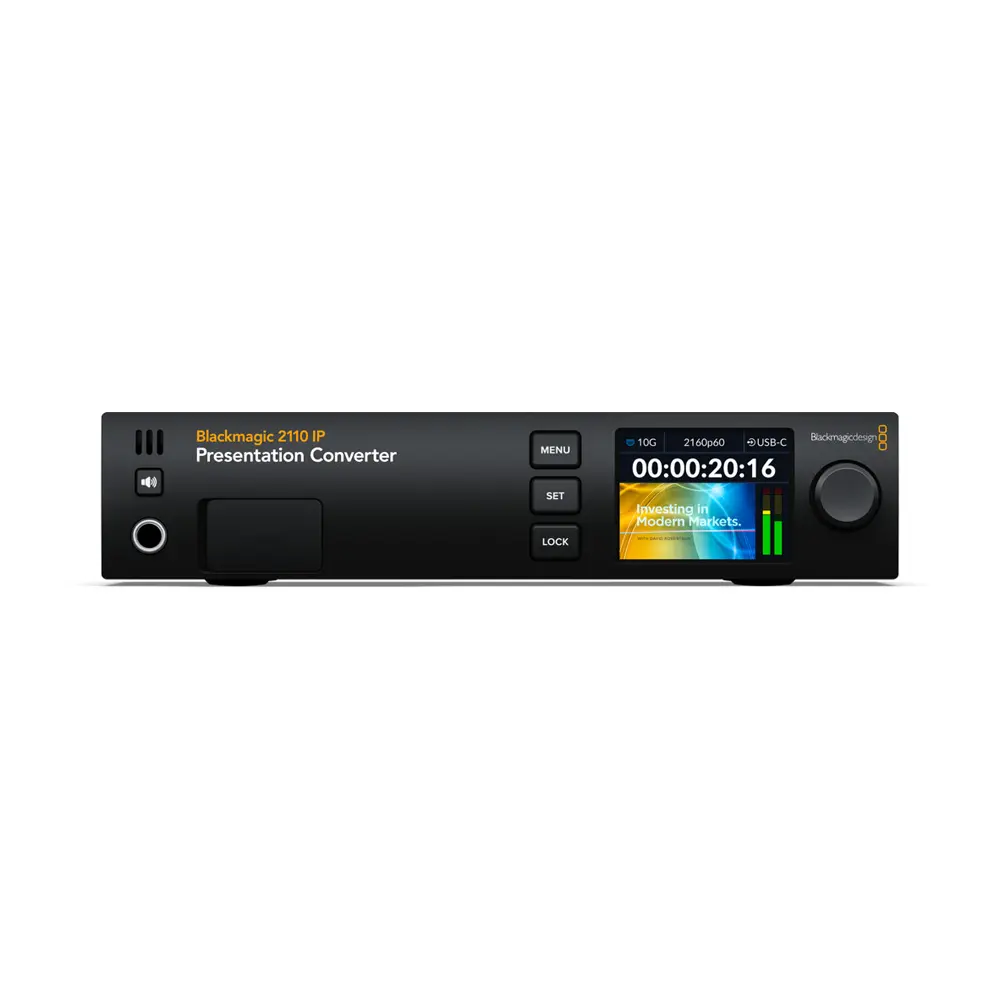

Blackmagic Design 2110 IP Presentation Converter

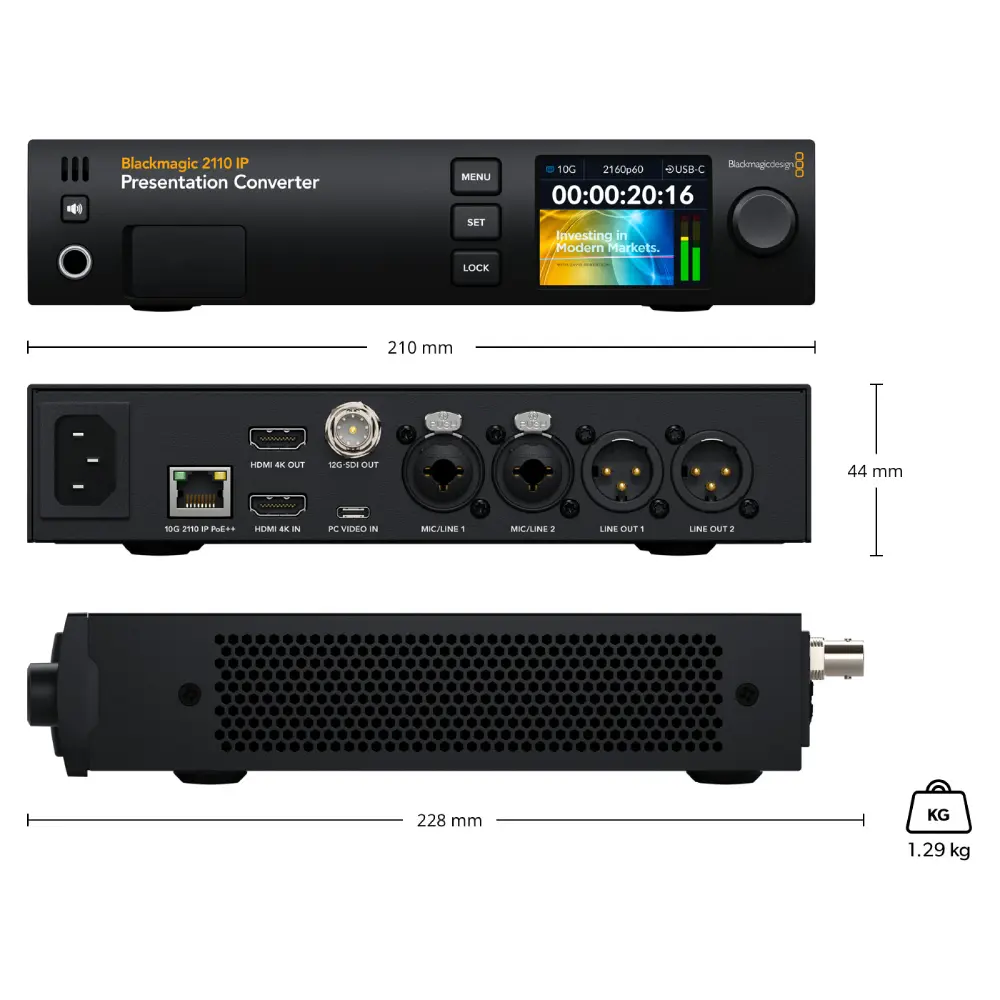

Der Blackmagic Design 2110 IP Presentation Converter ist ein vielseitiger Konverter, der in Rednerpulten und Konferenzräumen nahtlos Laptop‑, Projektor‑, Mikrofon‑ und IP‑Videogeräte verbindet. Er bietet zwei USB‑C‑Ports (einer vorne, einer hinten) zur Videoübertragung und Stromversorgung von Geräten mit bis zu 45 W, einen HDMI‑2.0‑Eingang und ‑Ausgang, sowie SDI‑Schnittstellen für UltraHD / 4K. Über einen 10G‑Ethernetanschluss verarbeitet er SMPTE ST‑2110 IP‑Videodaten – die Stromversorgung kann dabei auch über das Netzwerkkabel erfolgen. Für Audio sind zwei kombinierte XLR / TRS Eingänge (umschaltbar zwischen Mikrofon‑ und Line‑Pegel, mit 48 V Phantomspeisung) sowie zwei XLR‑Ausgänge und eine Kopfhörerbuchse vorhanden. Mit kompakten Abmessungen und hochwertiger Technik ist der Converter ideal für moderne AV‑Setups und Präsentationsumgebungen, in denen Effizienz und Flexibilität gefragt sind.

Technische Daten

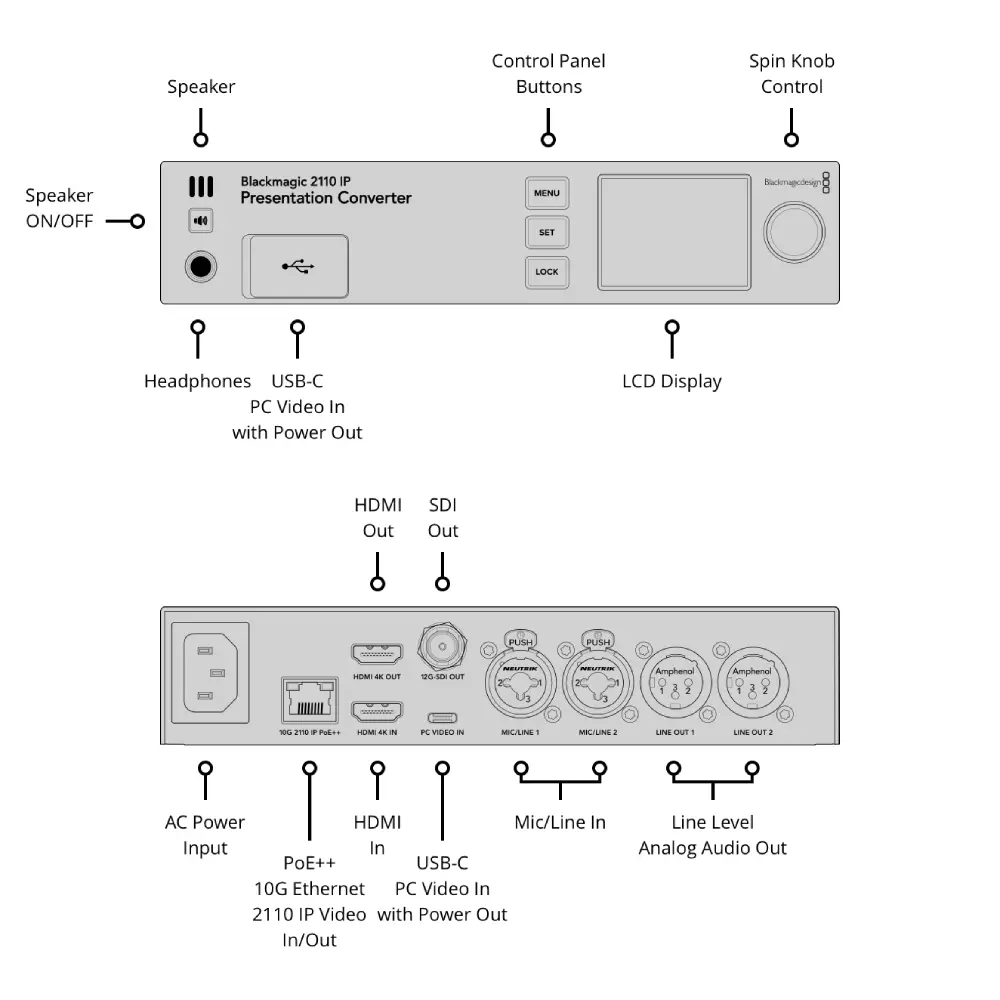

Anschlüsse

PC-Videoeingänge

1 USB-C-Port an der Vorderseite und 1 USB-C-Port an der Rückseite mit 45W-Stromversorgung über Host-Geräte

HDMI-2.0-Videoeingänge

1

HDMI-2.0-Videoausgänge

1

SDI-Videoausgänge

1

Automatische Umschaltung auf das Zielgerät

SDI-Raten

270 Mbit; 1,5 G; 3 G; 6 G; 12 G

Eingänge für SMPTE ST-2110 IP Video

x 10G-Ethernet-Ports

Ausgänge für SMPTE ST-2110 IP Video

x 10G-Ethernet-Ports

Analoge Audioeingänge

2 x 3-polige XLR-Buchsen kombiniert mit 1/4-Zoll-TRS-Klinkenbuchsen, umschaltbar zwischen +24 dB Mic/Line-Pegel mit Unterstützung für +48V-Phantomspeisung

Analoge Audioausgänge

2 Kanäle für professionelles symmetrisches Analogaudio via 3-polige XLR-Buchsen.

1 x 6,35mm-Kopfhörerbuchse

SDI-Audioausgänge

16 Kanäle eingebettet in SD/HD/2K/UHD/4K

HDMI-Audioeingänge

8 Kanäle eingebettet in SD/HD/UHD/4K

HDMI-Audioausgänge

8 Kanäle eingebettet in SD/HD/UHD/4K

USB

2 USB-C 3.1 Generation 1 (bis zu 5 Gbit/s)

Ethernet

1 x 10 Gbit/s RJ45-Verbinder unterstützen 10/100/1000/10GBase-T für SMPTE-2110-IP-Videoein- und -ausgabe, Konfiguration und Produktsoftware-Updates

SDI-Videonormen

HD-Videonormen

720p/50; 720p/59,94; 720p/60

1080i/50; 1080i/59,94; 1080i/60

1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60

1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30

2K-Videonormen

2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI; 2Kp/50 DCI; 2Kp/59,94 DCI; 2Kp/60 DCI

2KPsF/23,98 DCI; 2KPsF/24 DCI; 2KPsF/25 DCI; 2KPsF/29,97 DCI; 2KPsF/30 DCI

Ultra-HD-Videonormen

2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60

4K-Videonormen

4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI; 4Kp/60 DCI

SDI-Konformität

SMPTE 274M, SMPTE 296M, SMPTE 424M, SMPTE 425M, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑10, SMPTE ST2108‑1, SMPTE ST2110‑20, SMPTE ST2110‑21, SMPTE ST2110‑30, SMPTE ST2110‑40.

Unterstützte SDI-Metadaten

RP 188/SMPTE 12M-2 und Closed Captioning

Multirate-Unterstützung

SDI-Videoanschlüsse sind zwischen SD/HD/2K/UHD und 4K umschaltbar

SDI-Audioabtastfrequenz

Standard-Fernsehabtastrate von 48 kHz und 24 Bit

SDI-Videoabtastfrequenz

4:2:2; 4:4:4

SDI-Farbgenauigkeit

8-, 10- und 12-Bit-RGB 4:4:4 in 2D-Modi bis 4Kp/30 DCI sowie 8- und 10-Bit-YUV 4:2:2 in allen 2D-Modi.

8-, 10- und 12-Bit-RGB 4:4:4 in 3D-Modi bis 4Kp/60 DCI sowie 8- und 10-Bit-YUV 4:2:2 in allen 3D-Modi

SDI-Farbraum

REC 709 und REC 2020

HDR-Unterstützung

Statisches HDR-Metadaten-Packing, HLG- und PQ-Transfermerkmale

HDMI-Videonormen

HD-Videonormen

720p/50; 720p/59,94; 720p/60

1080i/50; 1080i/59,94; 1080i/60

1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60

Ultra-HD-Videonormen

2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60

4K-Videonormen

4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI; 4Kp/60 DCI

HDMI-Audioabtastfrequenz

Standard-Fernsehabtastrate von 48 kHz und 24 Bit

HDMI-Videoabtastfrequenzen

4:4:4; 4:2:2 und 4:2:0

HDMI-Farbgenauigkeit

8-, 10- und 12-Bit

HDMI-Farbraum

REC 709 und REC 2020

HDR-Unterstützung

Statisches HDR-Metadaten-Packing, HLG- und PQ-Transfermerkmale

HDR-Konfiguration

HDMI 2.0 unterstützt Deep Color und HDR. Konfiguriert sich automatisch mit dem angeschlossenen Display

Multirate-Unterstützung

HDMI-Videoanschlüsse sind zwischen SD/HD/2K/UHD und 4K umschaltbar

Kopierschutz

Über den HDMI-Eingang können keine kopiergeschützten HDMI-Quellen aufgezeichnet werden. Informieren Sie sich vor der Aufzeichnung oder Verbreitung von Inhalten immer über das Urheberrecht

IP-Videokonformität

SMPTE 2110-20 (Unkomprimiertes Video)

IGMP v2

SMPTE 2110-21 (Traffic-Shaping)

Sender: Narrow

Empfänger: Narrow, Wide Synchronous, Asynchronous

SMPTE 2110-30 (PCM)

Audio-Konformität: Stufe C

SMPTE 2110-40 (Zusatzdaten)

Voller Zugriff auf den gesamten SMPTE-Zusatzdatenstrom. Inklusive RP 188/SMPTE 12M-2, geschlossene Untertitel und statische HDR-Metadaten

Codec

Blackmagic IP10 Codec zur Konvertierung von 12G-SDI-Raten in 10G-2110-IP-Video

Precision Time Protocol (PTP)

IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2

NMOS IS-04: Erkennung und Registrierung

v1.3.2

Peer-to-Peer über mDNS/DNS-SD

NMOS IS-05 Verbindungsverwaltung

v1.1.2

NMOS BCP-002-01

Natürliche Gruppierung

NMOS BCP-004-01

Empfängerkapazität

Lieferumfang

1x Blackmagic 2110 IP Presentation Converter

1x Blackmagic 2110 IP Presentation Converter Mounting Plate

1x Startermappe mit QR-Code zum Download der Software
