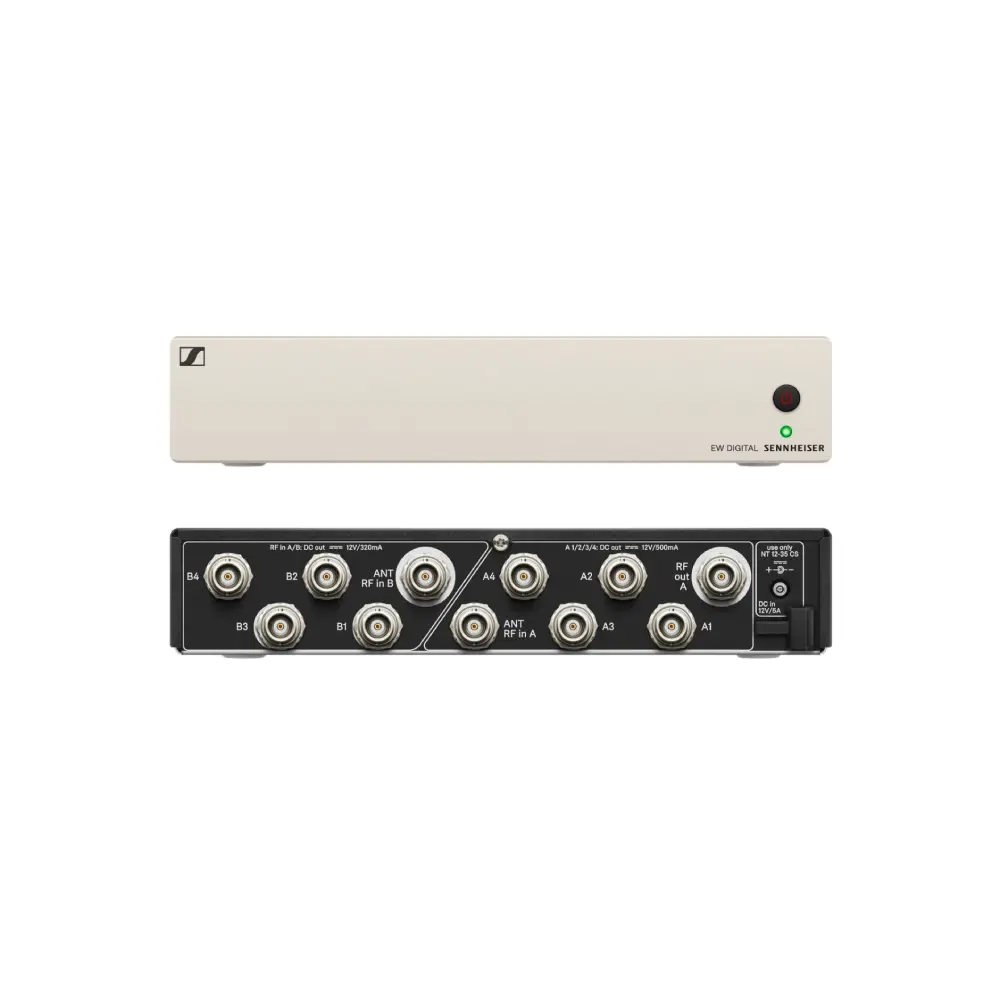

Sennheiser EW-D ASA (T-U-V-W)

Der Sennheiser EW-D ASA (T-U-V-W) ist ein aktiver Antennensplitter, der speziell für die Optimierung von Mehrkanal-Funksystemen entwickelt wurde. Er ermöglicht die Verteilung von Funksignalen an bis zu vier Empfänger pro Eingang und bietet eine integrierte DC-Stromverteilung, wodurch der Verkabelungsaufwand im Rack reduziert wird.

Das Gerät arbeitet im UHF-Frequenzbereich von 694 bis 1075 MHz und ist sowohl mit den digitalen Evolution Wireless Digital Systemen als auch mit analogen G3/G4 Systemen kompatibel. Dies gewährleistet eine hohe Flexibilität bei der Integration in bestehende oder neue Setups. Durch die digitale Übertragung im UHF-Spektrum werden Reichweite, Zuverlässigkeit und Skalierbarkeit verbessert.

Ein wesentliches Merkmal ist das äquidistante Abstimmraster, das Intermodulationen eliminiert und die Frequenzkoordination vereinfacht. Für eine schnelle Einrichtung, Bedienung und Fernüberwachung steht die Smart Assist App zur Verfügung, die über Bluetooth Low Energy eine intuitive Steuerung ermöglicht. Die hohe Audio-Eingangsdynamik von 134 dB macht Empfindlichkeitseinstellungen überflüssig.

Der EW-D ASA ist in einem Vollmetallgehäuse untergebracht und kann für professionelle Anwendungen in Live-Sound-Umgebungen, bei Präsentationen oder für Musiker in Racks montiert werden (Rackmontage erfordert GA3, separat erhältlich). Er ist skalierbar, sodass mehrere EW-D ASA Einheiten für größere Mehrkanal-Setups kombiniert werden können, um die Leistung und Zuverlässigkeit zu steigern.

Technische Daten:

• Antennensplitter: 2 x 1:4 oder 1 x 1:8, aktiv
• Frequenzbereich (T-U-V-W): 694–1075 MHz
• Impedanz: 50 Ω
• Verstärkung (In A – Out A): 0 ± 1 dB
• IIP3: > 25 dBm
• Betriebsspannung: DC +12 V (vom NT 12-35 CS Netzteil)
• Stromversorgung für Empfänger (A1–A4): DC 12 V, typ. 350 mA (max. 500 mA)
• Stromversorgung für Antennen-Booster: DC 12 V, 320 mA
• Betriebstemperatur: -10 °C bis +55 °C
• Abstimmbandbreite: 56 MHz

Lieferumfang:

• 1x NT 12-35 CS Netzteil
• 8x BNC-Verbindungskabel
