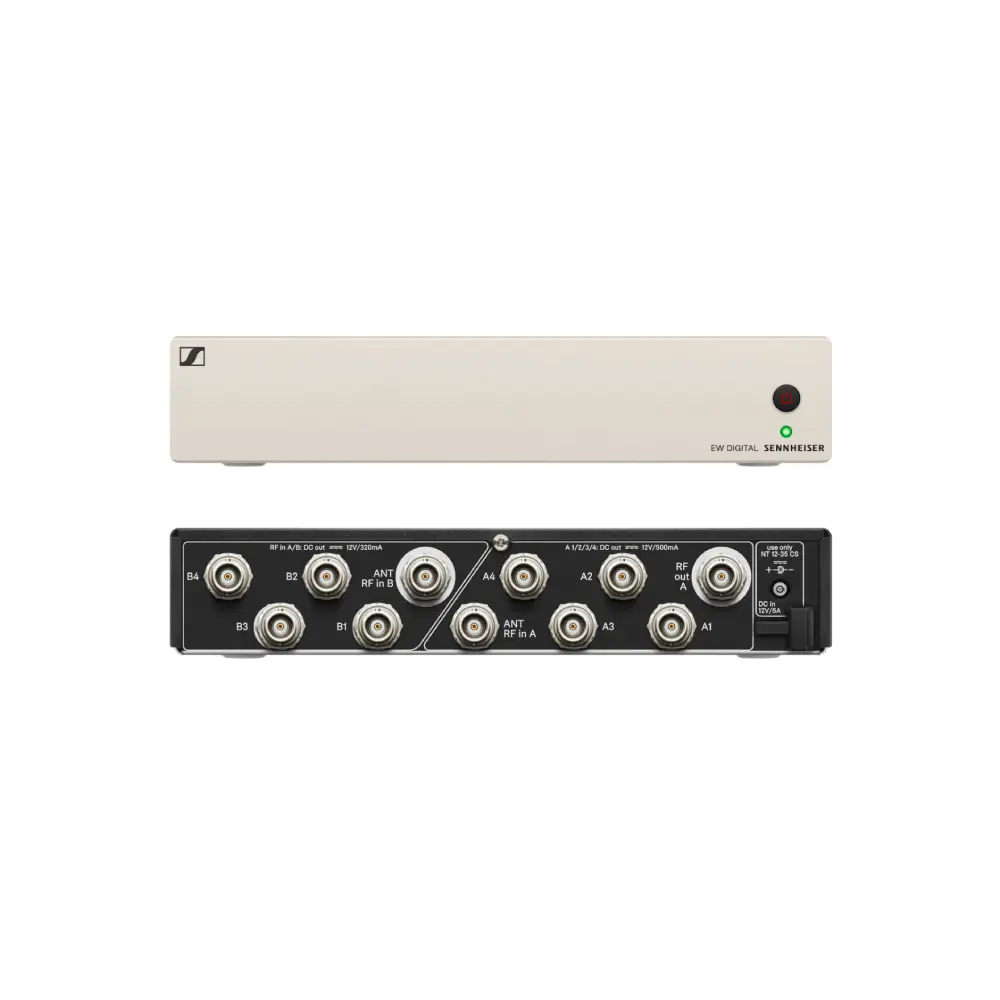

Sennheiser EW-D ASA (Q-R-S)
Der Sennheiser EW-D ASA ist ein aktiver Antennensplitter für Evolution Wireless Digital Systeme, der bis zu vier digitale Empfänger mit voller Diversity versorgt. Er verteilt zudem 12V Gleichstrom an aktive Antennen und Empfänger, vereinfacht die Frequenzkoordination und ermöglicht die Steuerung per App. Das Gerät ist auch rückwärtskompatibel mit G3/G4 Analogsystemen.
Artikelnummer |
SE-508879 |
EAN |
4044155250831 |
Der Sennheiser EW-D ASA (Q-R-S) ist ein aktiver Antennensplitter, der speziell für den Einsatz in professionellen Mehrkanal-Funksystemen entwickelt wurde. Er ermöglicht die Verteilung von Antennensignalen für bis zu vier digitale Empfänger im Full-Diversity-Modus oder, bei Kombination von zwei ASA-Einheiten, für bis zu acht digitale Empfänger im Half-Diversity-Modus. Dies optimiert die Signalverteilung und trägt zur Stabilität des Funksystems bei.
Ein wesentliches Merkmal des EW-D ASA ist die integrierte Gleichstromverteilung. Das Gerät versorgt aktive Antennen oder Antennen-Booster mit 12V Gleichstrom und leitet über BNC-Kabel auch Gleichstrom an die angeschlossenen Empfänger weiter. Dies reduziert den Verkabelungsaufwand im Rack und sorgt für eine aufgeräumtere Installation.
Die Frequenzkoordination wird durch ein äquidistantes Abstimmraster vereinfacht, was eine hohe Kanalanzahl von bis zu 90 Kanälen ermöglicht. Die Steuerung und Verwaltung des Systems erfolgt nahtlos über die EW-D Smart Assist App mittels Bluetooth Low Energy, was eine zeit- und energiesparende Fernüberwachung und -konfiguration erlaubt. Die digitale Funktechnologie eliminiert dabei Rauschen, Interferenzen und statische Störungen, während die automatisierte Einrichtung zuverlässige Verbindungen mit minimalem Zeitaufwand schafft.
Der Antennensplitter ist mit Evolution Wireless Digital Systemen kompatibel und bietet zudem eine Rückwärtskompatibilität zu älteren G3/G4 Analogsystemen. Dies erhöht die Vielseitigkeit und Skalierbarkeit bestehender Funksysteme. Das robuste Ganzmetallgehäuse gewährleistet Langlebigkeit und Zuverlässigkeit im anspruchsvollen Live-Sound-Bereich und bei Rack-montierten Funkempfänger-Setups.
Technische Daten:
Lieferumfang:
Ein wesentliches Merkmal des EW-D ASA ist die integrierte Gleichstromverteilung. Das Gerät versorgt aktive Antennen oder Antennen-Booster mit 12V Gleichstrom und leitet über BNC-Kabel auch Gleichstrom an die angeschlossenen Empfänger weiter. Dies reduziert den Verkabelungsaufwand im Rack und sorgt für eine aufgeräumtere Installation.
Die Frequenzkoordination wird durch ein äquidistantes Abstimmraster vereinfacht, was eine hohe Kanalanzahl von bis zu 90 Kanälen ermöglicht. Die Steuerung und Verwaltung des Systems erfolgt nahtlos über die EW-D Smart Assist App mittels Bluetooth Low Energy, was eine zeit- und energiesparende Fernüberwachung und -konfiguration erlaubt. Die digitale Funktechnologie eliminiert dabei Rauschen, Interferenzen und statische Störungen, während die automatisierte Einrichtung zuverlässige Verbindungen mit minimalem Zeitaufwand schafft.
Der Antennensplitter ist mit Evolution Wireless Digital Systemen kompatibel und bietet zudem eine Rückwärtskompatibilität zu älteren G3/G4 Analogsystemen. Dies erhöht die Vielseitigkeit und Skalierbarkeit bestehender Funksysteme. Das robuste Ganzmetallgehäuse gewährleistet Langlebigkeit und Zuverlässigkeit im anspruchsvollen Live-Sound-Bereich und bei Rack-montierten Funkempfänger-Setups.
Technische Daten:
- Frequenzbereich: 470–694 MHz (Q-R-S)
- Antennensplitter: 2 x 1:4 oder 1 x 1:8, aktiv
- Verstärkung (Gain): 0 ± 1 dB
- Impedanz: 50 Ω
- Rückflussdämpfung: 10 dB (alle HF-Ausgänge)
- Betriebsspannung: DC +12 V (vom NT 12-35 CS Netzteil)
- Stromversorgung Antennen-Booster: DC 12 V, 320 mA
- Stromversorgung Empfänger: DC 12 V, typ. 350 mA, max. 500 mA
- Betriebstemperaturbereich: -10 °C bis +55 °C
- Gehäusematerial: Vollmetall
Lieferumfang:
- 1x EW-D ASA aktiver Antennensplitter
- 1x NT 12-35 CS Netzteil
- 8x BNC Verbindungskabel
| Marke | Sennheiser |
