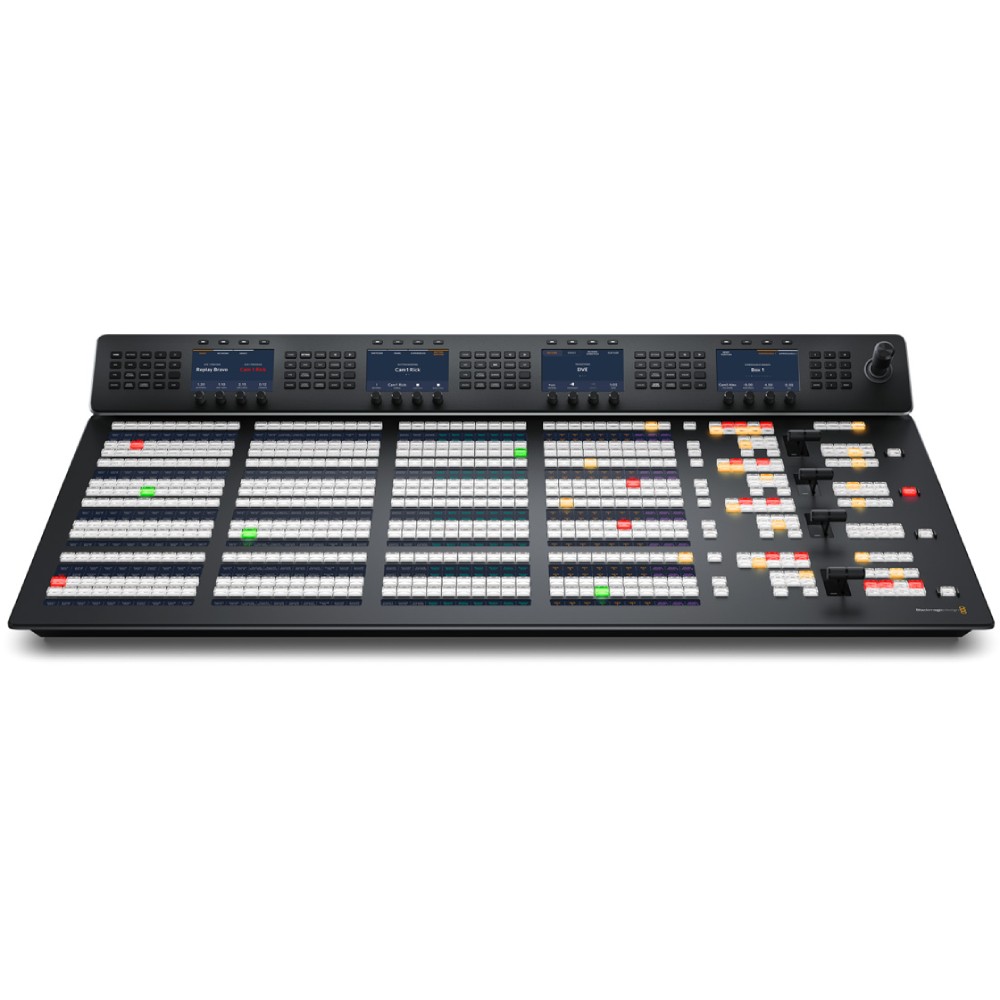

Blackmagic Design BM ATEM 4 M/E Advanced Panel 40

Das Blackmagic Design ATEM 4 M/E Advanced Panel 40 ist ein fortschrittliches Broadcast-Bedienfeld, das für die präzise Steuerung von ATEM Live-Produktionsmischern konzipiert wurde. Es bietet eine umfassende physische Schnittstelle mit hochwertigen Tasten, Drehreglern und einem T-Bar-Fader, um komplexe Live-Produktionen effizient zu gestalten. Dieses Panel ist darauf ausgelegt, die Funktionen von ATEM Constellation Mischern optimal zu ergänzen und einen schnellen, angenehmen Workflow zu ermöglichen.

Das Bedienfeld verfügt über vier M/E-Reihen, wobei jede Reihe mit 40 Eingabetasten ausgestattet ist. Jede Reihe besitzt zudem vier unabhängige Systemsteuerungs-LCDs. Für eine verbesserte Übersichtlichkeit und zur Reduzierung von Fehlbedienungen sind 32 LCDs zur individuellen Beschriftung jeder Taste auf jeder Reihe vorhanden. Die Cross-Point-Tasten sind mit dreifarbigen LEDs ausgestattet, die eine klare Statusanzeige bieten. Ein integrierter 3-Achsen-Joystick ermöglicht eine präzise DVE-Steuerung, während vier Fader-Bars und ein numerisches Tastenfeld zusätzliche Steuerungsmöglichkeiten bieten.

Die anpassbare Farbhintergrundbeleuchtung und Textbeschriftungen der Tasten tragen maßgeblich zur Klarheit bei und erleichtern die Navigation in anspruchsvollen Produktionsumgebungen. Dies ermöglicht die Einrichtung komplexerer Effekte und Übergänge mit hoher Genauigkeit. Funktionen wie Auto-Transition und Preview gewährleisten konsistente und präzise Übergänge, was die Qualität der Live-Produktion verbessert.

Für die Konnektivität ist das Panel mit vier 10/100/1000 BaseT Ethernet-Ports inklusive Loop-Ausgang ausgestattet, was Fernsteuerungsfunktionen über Ethernet ermöglicht. Ein USB-C-Port dient der Firmware-Aktualisierung. Das Gerät verfügt über eine redundante Stromversorgung mit zwei internen 100–240V AC-Eingängen, um maximale Betriebssicherheit zu gewährleisten. Die Leistungsaufnahme beträgt 250W.

Das ATEM 4 M/E Advanced Panel 40 eignet sich ideal für die Produktion komplexer Live-Fernsehprogramme mit mehreren Kameras und Quellen sowie für die Steuerung von Live-Broadcast-Events. Es kann nahtlos in Fly-Away-Kits, Übertragungswagen und bei Live-Events mit begrenztem Platzangebot integriert werden. Es ist eine professionelle Lösung für die Erstellung von Multi-Layer-Kompositionen bei Live-Sport- und Musikfestivals.

Technische Daten:

• M/E-Reihen: 4
• Eingabetasten pro Reihe: 40
• LCDs für Tastenbeschriftung: 32
• Joystick: 3-Achsen
• Ethernet-Ports: 4 (10/100/1000 BaseT mit Loop-Ausgang)
• USB-Port: 1 (USB-C für Firmware-Updates)
• Stromversorgung: Redundant, 2 x 100–240V AC
• Leistungsaufnahme: 250 W
• Betriebstemperatur: 0° bis 40° C
• Relative Luftfeuchtigkeit: Bis zu 95 %
