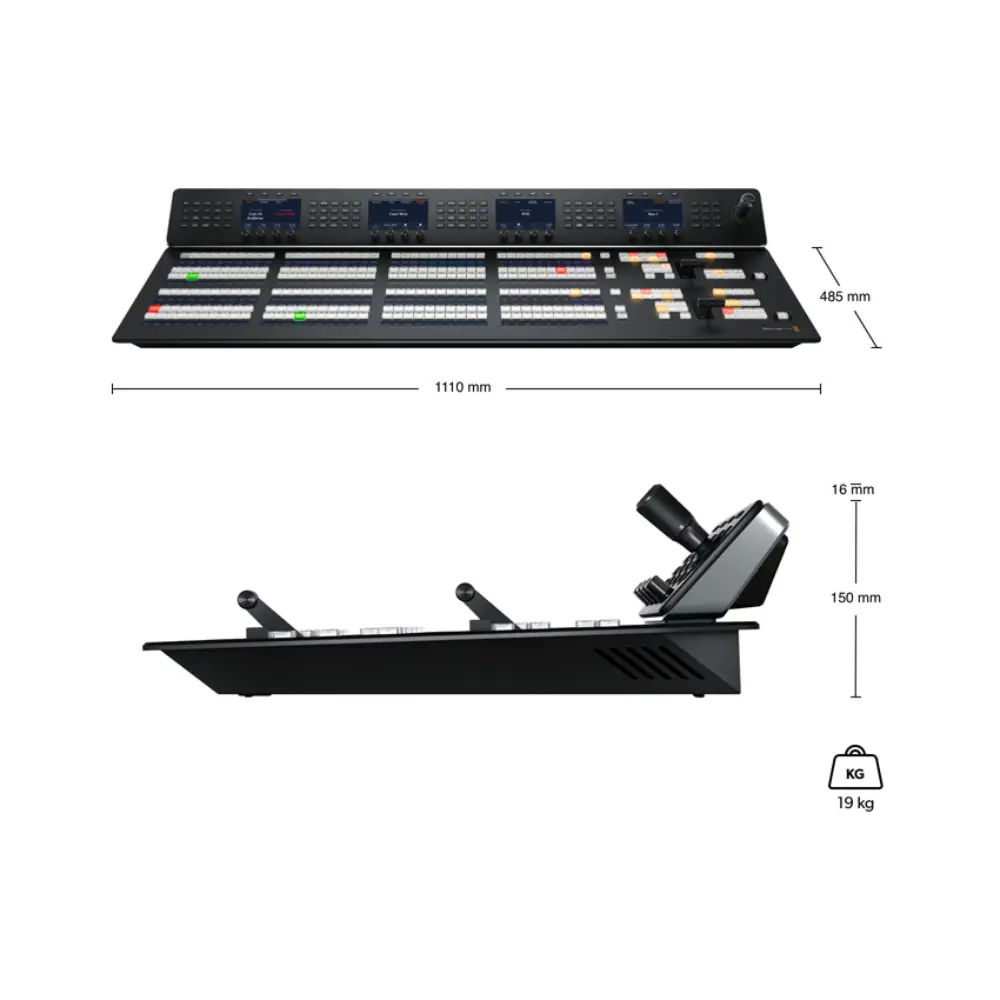

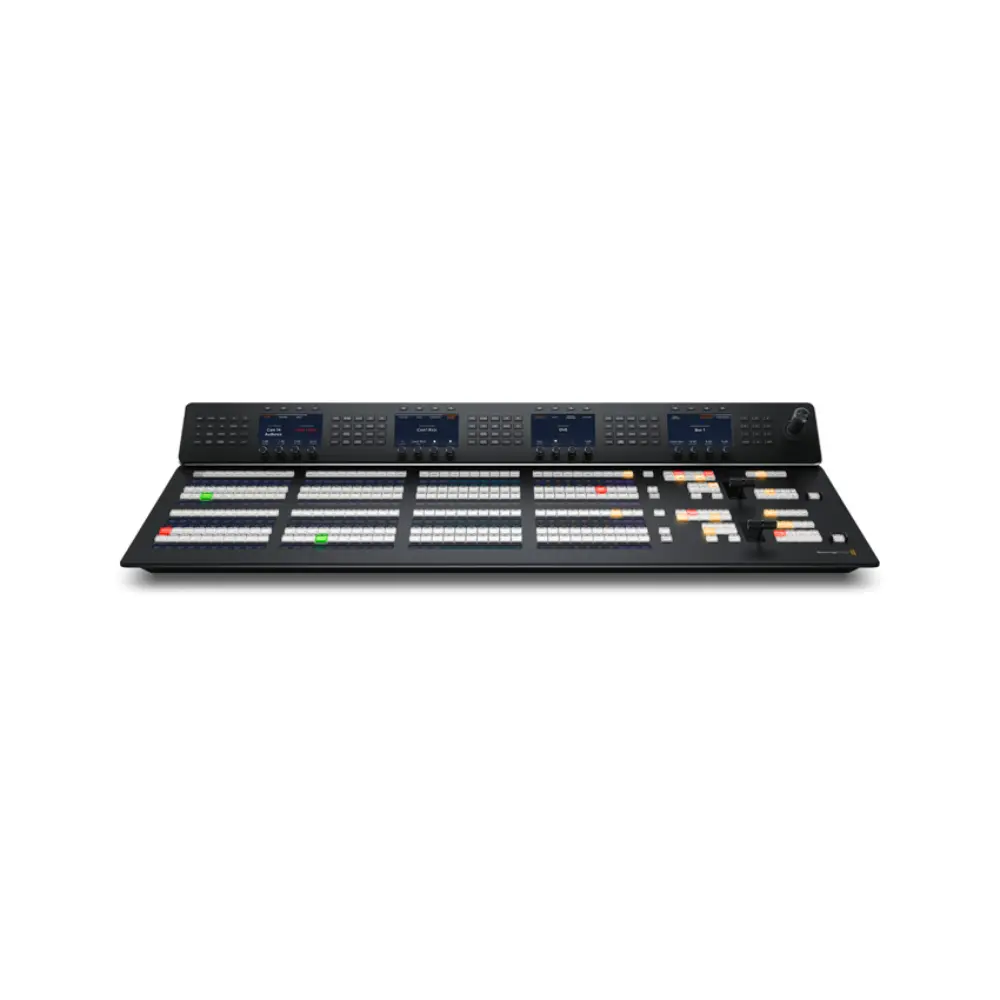

Blackmagic Design ATEM 2 M/E Advanced Panel 40

Das Blackmagic Design ATEM 2 M/E Advanced Panel 40 bietet zwei M/E‑Reihen (Mix/Effect Blöcke) mit jeweils 40 Direkt‑Eingabetasten, wodurch eine außerordentlich hohe Anzahl von Quellen direkt bedienbar ist.

Jede dieser Tasten ist mit einer dreifarbigen LED (Tri‑Colour) ausgestattet, wodurch der Status jeder Quelle auf einen Blick erkennbar ist. Zudem befinden sich unter jeder Taste beschriftbare LCD‑Displays (6 Zeilen à 24 Zeichen), sodass sowohl Bediener als auch Techniker sofort den Zweck der jeweiligen Taste erkennen können.

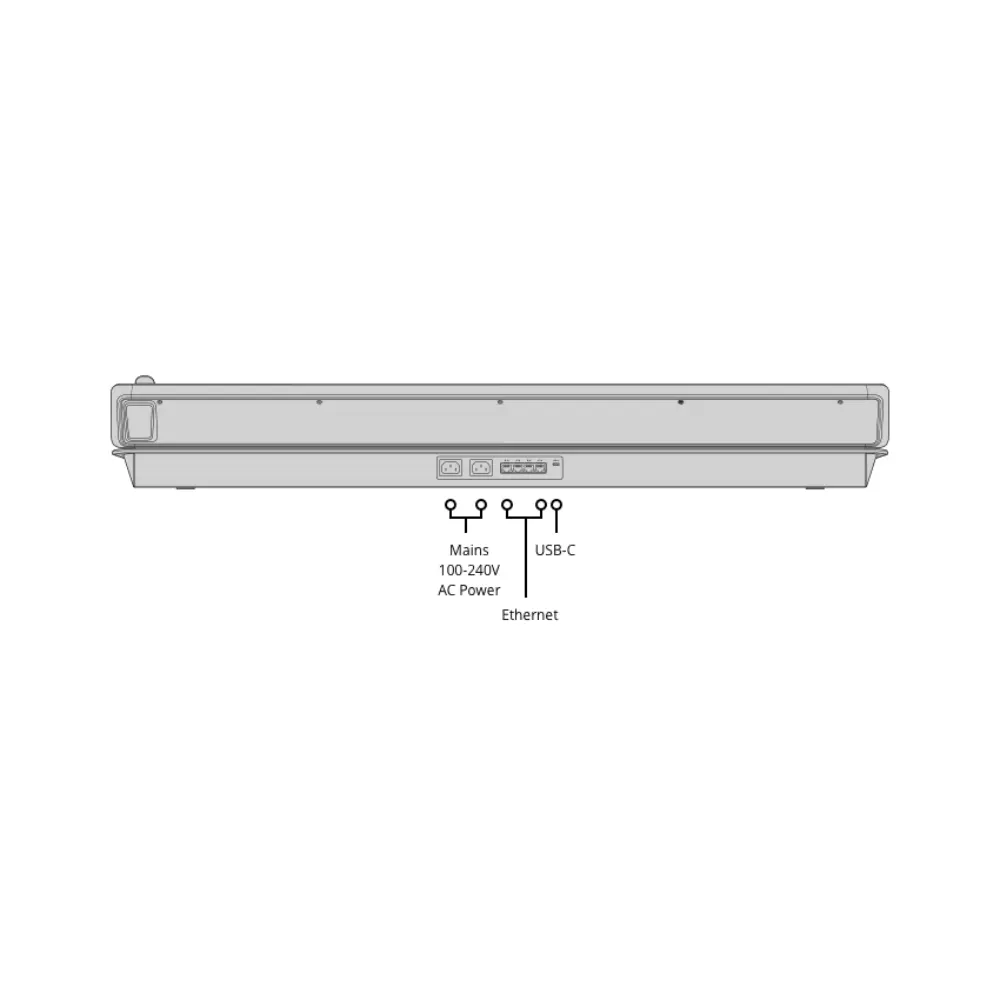

Das Panel integriert vier Ethernet‑Anschlüsse mit Gigabit (10/100/1000 BASE‑T) inklusive Loop‑Output, was die Einbindung in größere Netzwerke oder die Verkettung mit weiteren Panels oder Steuerrechnern erleichtert. Zusätzlich ist ein USB‑Type‑C Anschluss vorhanden, der für Firmware‑Updates genutzt wird.

Zur Steuerung stehen zwei motorisierte Fader (T‑Bar‑Hebel), ein 3‑Achsen‑Joystick, ein numerisches Tastenfeld sowie dedizierte Makrotasten (2 × 40) bereit – damit lassen sich auch komplexe Abläufe, Übergänge oder Keying‑Vorgänge effizient und zuverlässig steuern.

Die Ausstattung mit 12 On‑Air‑Indikatoren, die klare Rückmeldung über live‑genutzte Programme geben, unterstreicht seinen Einsatz in kritischen Live‑Situationen. Dank redundanter Stromversorgung über zwei interne Netzteile (100–240 V AC) erfüllt das Panel zudem die hohen Anforderungen an Betriebssicherheit in professionellen Umgebungen.

Technische Daten

Anschlüsse

Ethernet

4 x 10/100/1000 BASE-T mit Durchschleifausgang für zusätzliche Bedienpulte oder Computer

Softwareupdates

1 USB-C für Firmware‑Updates

Merkmale

Anzahl der Misch/Effekt-Blöcke

2

Direkte Crosspoints

40

Versetzte Crosspoints

80

Crosspoint Tastentyp

Dreifarbige LED-Anzeige

Crosspoint Label

LCD mit 6 Zeilen à 24 Zeichen

On-Air-Anzeige

12

Statusanzeigen für Stromversorgung

Keine

Selektoren für DSK-Übergänge

4 x Auto, Cut, Tie/Preview

Übergangsvorschau

2

Übergangsraten-Anzeigen

Über das Hauptmenü

LCD-Menü-Anzeigen

4

Menüsteuerung

4 x 20 Tasten

Dedizierte Makrotasten

2 x 40

Transportsteuertasten

8

Zielbus

2

Quellenauswahlbus

2

Blendenhebel

2

3-Achsen-Joystick

1

Numerischer Tastenblock

1

Software

Software-Anwendungen

ATEM Software Control Panel

Lieferumfang

1x ATEM 2 M/E Advanced Panel 40

1x Startermappe mit QR-Code zum Download der Software
