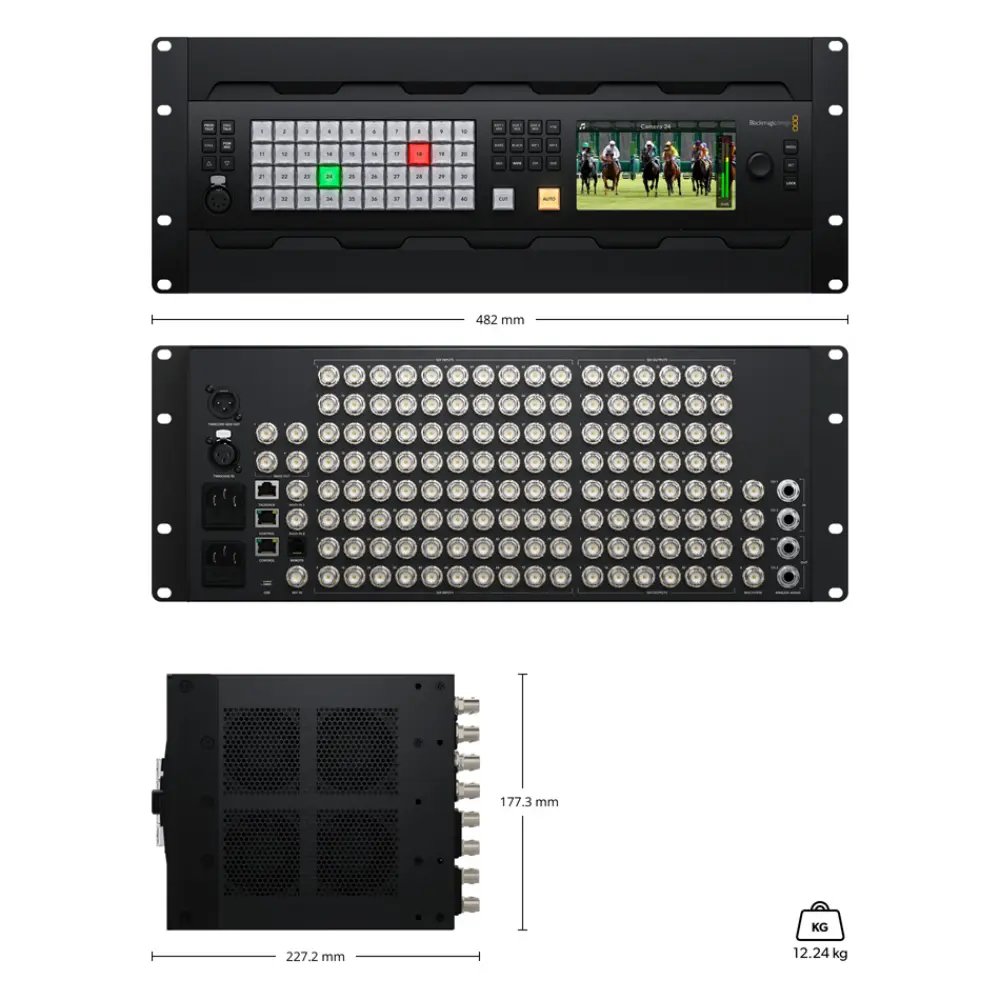

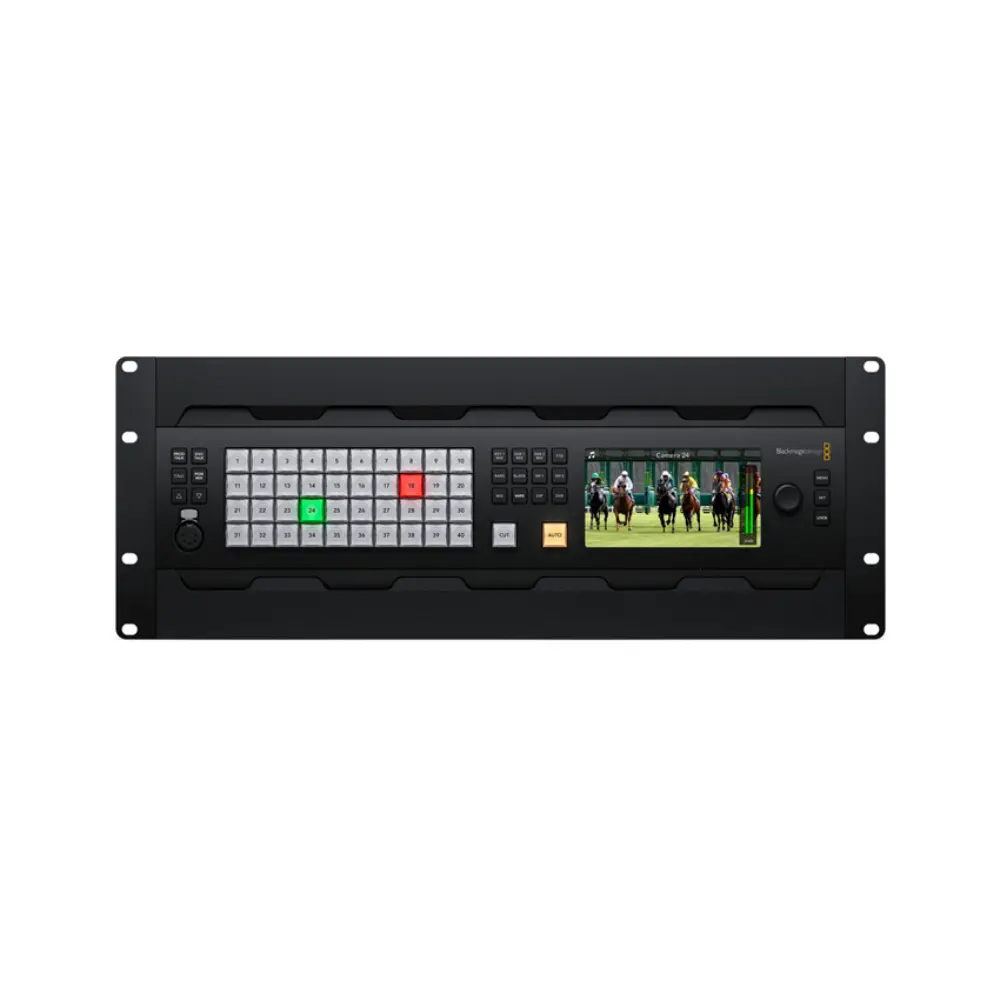

Blackmagic Design ATEM 4 M/E Constellation 4K Plus

Das Blackmagic Design ATEM 4 M/E Constellation 4K Plus ist ein außergewöhnlich leistungsfähiger Live‑Produktionsmischer, der speziell für große Broadcast‑Instanzen, Eventproduktionen und komplexe Multikamera‑Setups entwickelt wurde. Mit seinen vier M/E‑Blöcken (Mix/Effect) bietet er eine der flexibelsten Steuerumgebungen für dynamisches Bild‑ und Tonmanagement, die derzeit am Markt verfügbar sind.

Dieses Modell überzeugt durch eine beeindruckende Anzahl von Eingängen: Es stellt 80 standardkonvertierte 12G‑SDI-Eingänge zur Verfügung, sodass eine Vielzahl von Kameras, Medienservern oder anderen Videoquellen gleichzeitig angeschlossen werden kann. Zudem bietet das System 48 unabhängige 12G‑SDI Ausgänge, die umfangreiche Signalverteilungen und multiple Zielwege erlauben – ideal etwa für Streaming, Großbildprojektion, Backstage‑Monitoring oder Aufzeichnung.

Auf der kreativen Seite stehen vier integrierte DVE‑Einheiten («Digital Video Effects»), zwei SuperSource‑Prozessoren zur Verfügung sowie mindestens 16 fortgeschrittene Chroma‑Keyer. Diese Ausstattung eröffnet Wege für komplexe Bild‑in‑Bild‑Darstellungen, Greenscreen‑Setups, digitale Übergänge und mehrlagige Effekte – ein entscheidender Vorteil bei professionellen Produktionen mit hohen Anforderungen.

Auch das Audio‑Management ist auf höchstem Niveau: Der integrierte Fairlight‑Audiomixer verarbeitet bis zu 298 Kanäle – inklusive parametrischer 6‑Band‑EQs, Dynamiksteuerung mit Kompressor, Limiter und Expander/Gate. Damit werden selbst anspruchsvollste Ton‑Setups für Live‑Übertragungen, hybride Formate oder Studio‑Produktionen optimal unterstützt.

Technisch unterstützt das Gerät Ultra HD (4K) mit bis zu 60 Bildern pro Sekunde in 10‑Bit 4:2:2 Farbraum und ist vollständig mehr­format‑fähig: Jeder Eingang verfügt über Frame/Format‑Konverter sowie Resynchronisation, was die Einbindung unterschiedlichster Video­quellen wesentlich erleichtert. Darüber hinaus ist das Gerät mit integrierter Talkback‑Funktion, Medien­pool, Multiviewer und umfassenden Steuerungs­schnittstellen ausgestattet – inkl. USB‑C, Ethernet‑Netzwerk, RJ12/RS‑422‑Steuerung und mehr.

Das integrierte Rack‑Gehäuse im 4‑RU‑Format (4 Höheneinheiten) ist mit zwei internen AC‑Netzteilen (100–240 V) ausgestattet und damit für den professionellen Dauereinsatz konzipiert. Umwelt­anforderungen wie Betriebstemperatur von 0 °C bis 40 °C und eine robuste Bauweise machen ihn ideal für den Einsatz im Studio oder auf Tournee.

Insgesamt richtet sich dieses Switcher‑System an Anwender, die maximale Kontrolle, Flexibilität und Zukunftssicherheit verlangen. Wer eine Live‑Produktionsumgebung mit umfangreichen Quellen, Ausgängen, Effekten, Audio‑ und Video‑Routing plant, ist mit dem ATEM 4 M/E Constellation 4K Plus bestens gerüstet.

Technische Daten

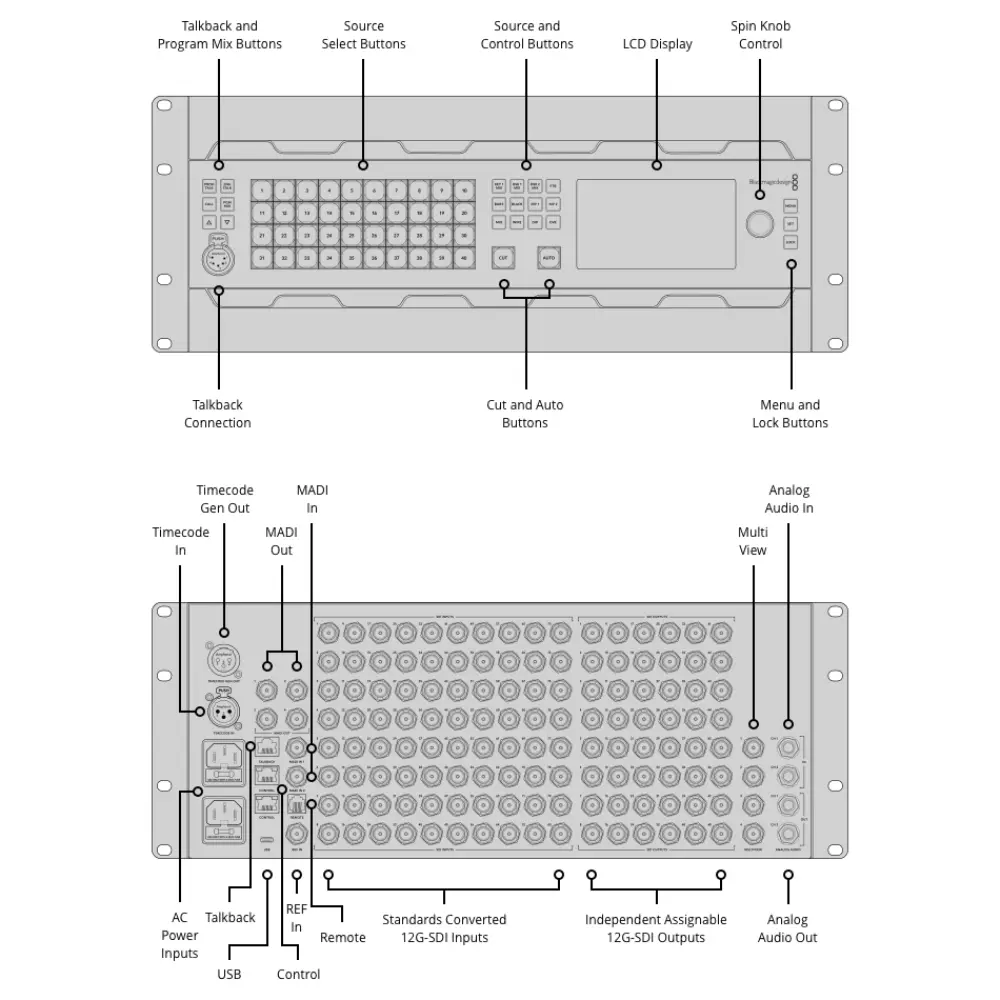

Anschlüsse

Videoeingänge insgesamt

80

Videoausgänge insgesamt

52

Aux-Ausgänge insgesamt

48

SDI-Raten

1,5G, 3G, 6G, 12G

Audioeingänge insgesamt

2 symmetrische 1/4-Zoll-Buchsen

2 x 64 Stereokanäle über BNC/MADI-Eingang

1 x 5-polige XLR-Buchse für Talkback

Audioausgänge insgesamt

2 symmetrische 1/4-Zoll-Buchsen

4 x 64 Stereokanäle über BNC/MADI-Ausgang

1 x 5-polige XLR-Buchse für Talkback

Timecode-Anschlüsse

1 x 3-polige XLR-Buchse für Timecode-Eingabe

1 x 3-polige XLR-Buchse für Timecode-Ausgabe

Referenzeingänge

Für Tri-Sync oder Black Burst

Videoeingänge mit Resync

An allen 80 Eingängen

Frameraten- und Formatwandler

An allen 80 Eingängen

SDI-Videoeingänge

80 x 10 Bit 720p, 1080i, 1080p, 2160p

SDI-Audioeingänge

8 eingebettete Audiokanäle an allen SDI-Eingängen

Zusätzliche Audioeingänge

1 x 5-polige XLR-Buchse für Talkback

SDI-Videoausgänge

52 x 10 Bit 720p, 1080i, 1080p, 2160p

SDI-Audioausgänge

16 Kanäle eingebettet in die SDI-Ausgabe an allen Ausgängen

Zusätzliche Audioausgänge

1 x 5-polige XLR-Buchse für Talkback

SDI-Programmausgänge

Jeder beliebige der 48 SDI-Ausgänge

Downkonvertierte SDI-Programmausgänge

8

SDI-Vorschauausgänge

Jeder beliebige der 48 SDI-Ausgänge

SDI-Multiview-Ausgänge

4 dedizierte Ausgänge

Bis zu 48 zusätzliche routingfähige Ausgänge

HDMI-Mutiview-Ausgänge

Keine

Webcam-Ausgabe

1 USB-C-Port unterstützt 720p oder 1080p mit Programm-Framerate

Remote

RJ12-Anschluss unterstützt RS-422

Bedienpultanschluss

Ethernet unterstützt 10/100/1000 Base-T. Ermöglicht eine direkte Verbindung zwischen Pult und Gehäuse oder über ein Netzwerk

Interner Timecode-Generator

Ja

Talkback

RJ45 für Talkback-Systeme von Fremdherstellern

Tally-Ausgang

Hinzugefügt via Ethernet-Verbindung mittels Blackmagic Design GPI and Tally Interface. (Nicht im Lieferumfang enthalten)

Jeder beliebige der 48 SDI-Ausgänge

Computer-Schnittstelle

1 USB-C-Port

Normen

SD-Videonormen

Keine

HD-Videonormen

720p/50; 720p/59,94; 720p/60

1080i/50; 1080i/59,94; 1080i/60

1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60.

Ultra-HD-Videonormen

2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60.

SDI-Konformität

SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A und B SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 und SMPTE 2082‑10, SMPTE 2082‑12.

Videoabtastfrequenz

4:2:2

Farbgenauigkeit

10 Bit

Farbräume

Rec. 709, Rec. 2020

Automatische SDI-Umschaltung

Automatische Erkennung von 1,5G-SDI, Level A und Level B 3G-SDI, 6G-SDI und 12G-SDI

Merkmale

Upstream-Keyer

16

Downstream-Keyer

4

Advanced Chroma Keyer

16

SuperSource

2

Talkback-Unterstützung

Ja

n-1-Unterstützung

Ja

Linear/Luma-Keyer

20

Übergangs-Keyer (Stinger/DVE)

4 Stinger, 4 DVE

Gesamtanzahl der Ebenen

28

Mustergeneratoren

21

Farbgeneratoren

2

DVEs

4

Bedienpult bzw. -panel

Frontblende fürs Mischen im Notfall, Bediensoftware oder optionales Hardware-Bedienpult

Routingfähige Fenster

64

Tally

Rotes Licht zeigt das Programm an, grünes die Vorschau

Quellenlabel-Fenster

Ja

Multiview-Monitoring

Multiview-Monitoring

4 x 16 Multiview-Ansichten für insgesamt bis zu 64 Ansichten in frei wählbarer Anordnung

Multiview-Videonorm

HD oder Ultra HD wählbar

Media Player

Media Player

4

Kanäle

Füll- und Keysignale für jeden Media Player

Media Pool Kapazität für Standbilder

64

Media Pool Kapazität für Clips

4

Media Player Clip-Länge in 720 HD

3200 Frames

Media Player Clip-Länge in 1080 HD

1600 Frames

Media Player Clip-Länge in Ultra HD

400 Frames

Media Pool Standbildformate

PNG, TGA, BMP, GIF, JPEG und TIFF

Media Pool Videodateiformat

TGA-Sequenz

Media Pool Audiodateiformat

WAV, MP3 und AIFF

Bildschirme

Schnittstelle

Bildschirmauflösung von mindestens 1.366 x 768 Pixeln

Frontblende

Integrierter HD-LCD-Monitor für Video, 42 LED-Tasten fürs Setup und Mischen im Notfall, 8 Quelltasten, 4 Übergangstasten, 6 Tasten zur Talkback-Auswahl, 1 Menüdrehregler, 1 Set-Taste, 1 Taste zum Sperren der Frontblende

Verarbeitung

Anrufverzögerung

< 10 Zeilen

Audiomixer

Tonmischer mit 298 Kanälen

Wählbare Optionen sind „Ein“, „Aus“ und „Audio folgt Video“

Pegel- und Spitzenpegelmessung

Hauptverstärkungsregler

Parametrischer 6-Band-EQ, Dynamiksteuerung einschl. Expander, Gate, Kompressor und Limiter

Downkonvertierung

1 wählbarer nach HD downkonvertierter Ausgang

Software

Bediensoftware inbegriffen

Kostenlos inbegriffenes ATEM Software Control Panel für Mac 14.0 Sonoma, Mac 15.0 Sequoia oder höher und für Windows 10 und Windows 11

Softwareupdates

Über direkt an Mac- oder Windows-Computer angeschlossene USB‑Verbindung oder via Ethernet Inklusive ATEM Setup Utility

Konfiguration

Erfolgt per ATEM Software Control Panel. Die IP-Adresse des ATEM Mischers wird jedoch mittels ATEM Setup Utility über den USB-C-Anschluss am Gehäuse konfiguriert

Lieferumfang

1x ATEM 4 M/E Constellation 4K Plus

1x Startermappe mit QR-Code zum Download der Software
