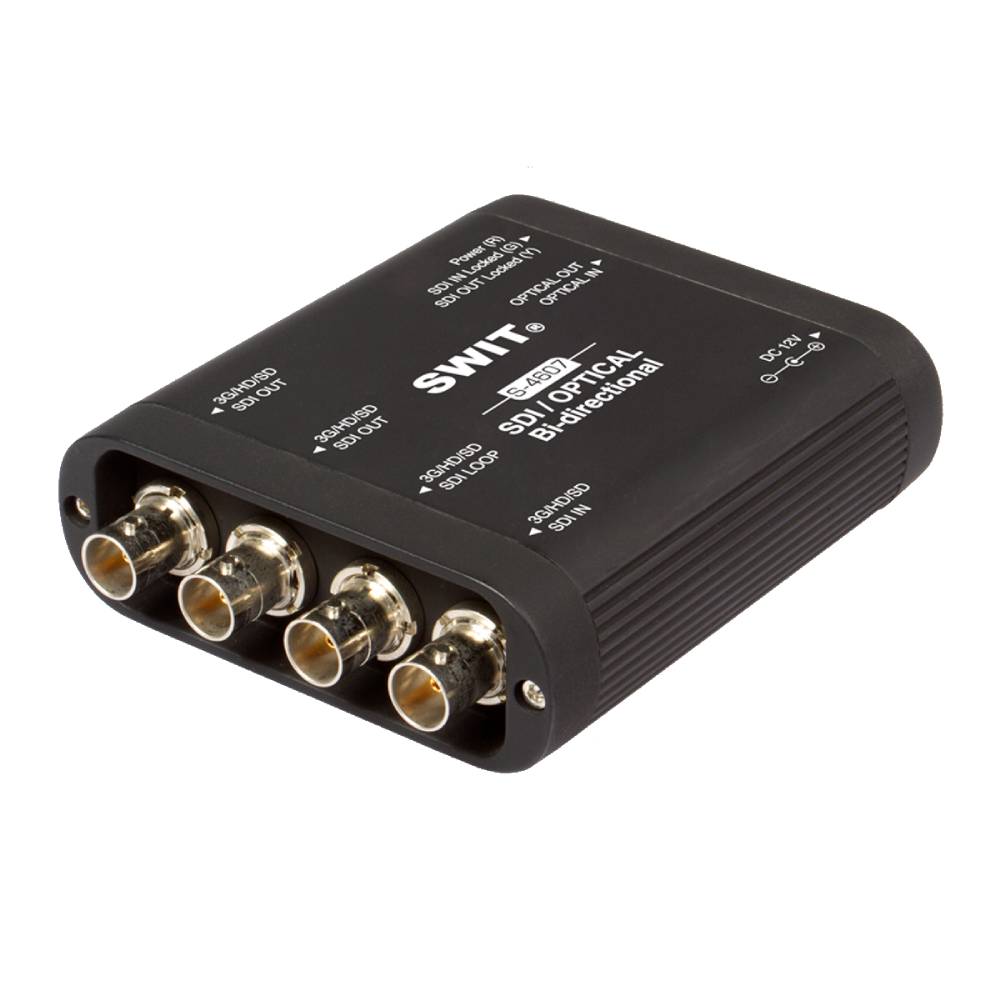

SWIT S-4607

Der SWIT S-4607 ist ein leistungsstarker, bidirektionaler Konverter, der speziell für professionelle Video- und Broadcast-Anwendungen entwickelt wurde. Er ermöglicht die gleichzeitige Umwandlung von SDI-Signalen zu optischer Glasfaser und umgekehrt, was eine hohe Flexibilität in verschiedenen Produktionsumgebungen bietet.

Mit diesem Konverter können SDI-Signale über eine einzelne optische Glasfaser (Single Mode) mit LC-Anschluss über beeindruckende Distanzen von bis zu 20 km übertragen werden. Dies gewährleistet, dass Videosignale auch über weite Strecken ohne Qualitätsverlust ihr Ziel erreichen, was ihn zu einer idealen Lösung für Live-Events, Rundfunkanstalten und allgemeine Videoproduktionen macht.

Das Gerät zeichnet sich durch sein robustes Unibody-Gehäuse aus Aluminiumlegierung aus. Dieses Heavy-Duty-Design schützt die internen Komponenten und die BNC-Anschlüsse effektiv vor Beschädigungen, was die Langlebigkeit des Produkts, insbesondere bei anspruchsvollen Feldeinsätzen, erheblich verbessert. Zudem unterstützt der Konverter den Hot-Swap von optischen Modulen, was die Wartung und den Betrieb vereinfacht.

Der S-4607 verfügt über einen 3G/HD/SD-SDI-Eingang (BNC) und einen optischen Glasfaser-Eingang (LC). Für die Ausgabe stehen ein SDI-Loop-Ausgang (BNC), ein optischer Glasfaser-Ausgang (LC) und zwei konvertierte SDI-Ausgänge (BNC) zur Verfügung. Statusanzeigen informieren über den Betriebsstatus und die Erkennung von SDI-Ein-/Ausgängen. Die Stromversorgung erfolgt über DC 6-18V bei einem geringen Verbrauch von maximal 4W.

Die Installation wird durch Gewindebohrungen an der Unterseite und eine mitgelieferte Montageplatte erleichtert, was eine flexible Befestigung ermöglicht. Der Konverter ist für den Betrieb in einem Temperaturbereich von 0 °C bis 70 °C und einer Luftfeuchtigkeit von 10 % bis 90 % ausgelegt, was seine Zuverlässigkeit unter verschiedenen Umgebungsbedingungen unterstreicht.

Technische Daten:

• Konnektivität: Kabelgebunden
• Optische Wellenlänge: 1310 (TX) / 1260-1580 (RX) nm
• Max. Übertragungsdistanz: 20 km
• Leistungsaufnahme: ≤4W
• Betriebsspannung: DC 6-18V
• SDI-Eingang: 1x 3G/HD/SD-SDI (BNC)
• Optischer Glasfaser-Eingang: 1x LC
• Konvertierter SDI-Ausgang: 2x 3G/HD/SD-SDI (BNC)
• Nettogewicht: 250 g
• Abmessungen (B x T x H): 98 x 84 x 29 mm

Lieferumfang:

• Bidirektionaler SDI/Optik-Konverter
• Installationsplatte
• AC-DC-Netzteil
