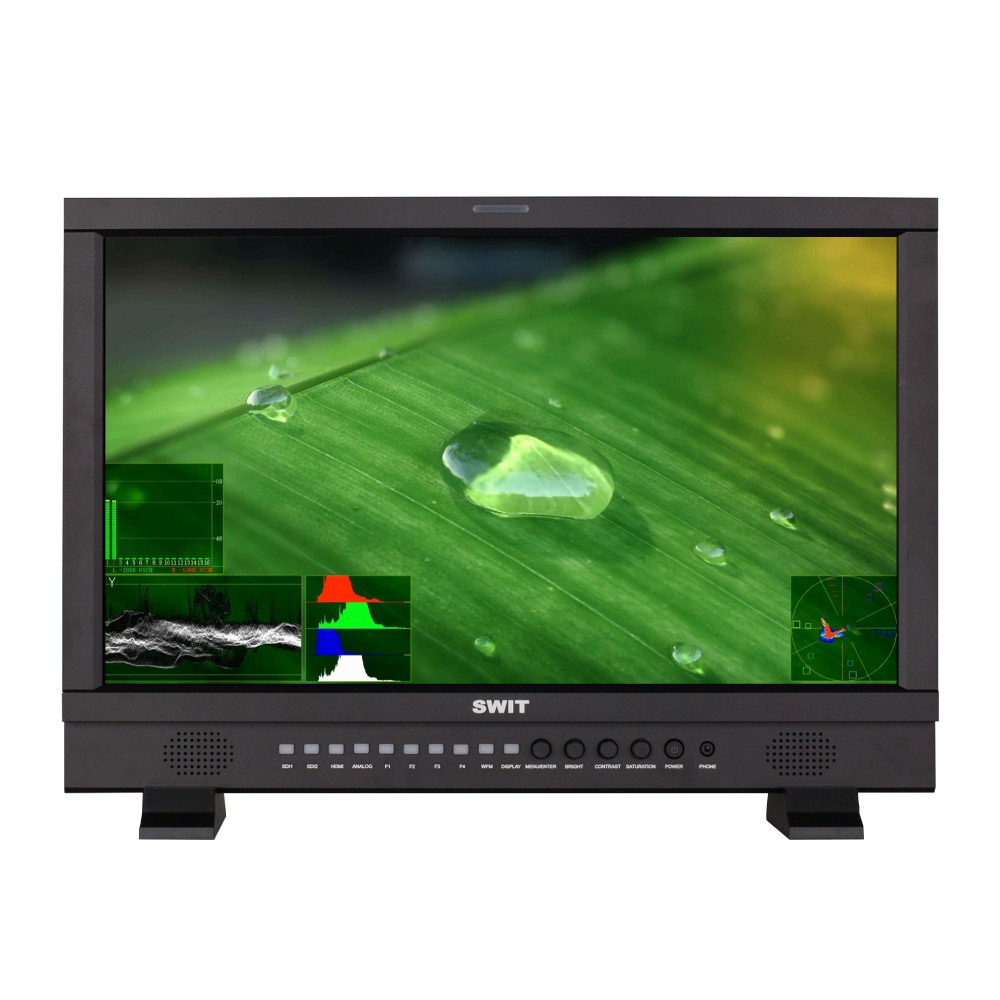

SWIT S-1223FS

21,5-Zoll-LCD-Panel, Auflösung 1920 × 1080

Der Studiomonitor S-1223F verfügt über ein 21,5-Zoll-IPS-LCD-Panel (In-Plane Switching), eine Full-HD-Auflösung von 1920 x 1080, eine LED-Hintergrundbeleuchtung und einen Kontrast von 1000:1 für eine genaue Farbwiedergabe. Der Betrachtungswinkel beträgt 178° horizontal und vertikal.
Der Monitor unterstützt folgende Videoanalyse-Assistentenmuster: Wellenform (Y/Pb/Pr/R/G/B), Vektorskop und Histogramm (R/G/B/Y), für digitale Videoqualitätsinformationen (Luma, Farbe, Sättigung usw.), und die Muster können einzeln ein-/ausgeschaltet werden.

Technische Daten:
21,5-Zoll-LCD-Panel, Auflösung 1920 × 1080
2K/3G/HD/SD-SDI (x2), HDMI-Überwachung
Y/Pb/Pr, VGA, CVBS-Überwachung
3DLUT 17x17x17 Farbkalibrierung
Eingebaute Multiple De-log 3DLuts
Benutzer-LUTs werden per USB hochgeladen
16-ch Eingebettete Audiometer mit Alarm
Wählen Sie 2 beliebige Audiokanäle für die Ausgabe aus
Wellenform Y/Cb/Cr/R/G/B und einzelne Linie
Vektorskop, Histogramm R/G/B/Y
Peaking Focus Assist (Rot/Blau-Schalter)
AFD, Timecode, H/V-Verzögerung
TSL UMD und Text TALLY-Anzeige
Sicherheitsmarkierung 4:3/13:9/14:9/15:9/1,85:1/2,35:1
Falschfarben, R/G/B/Mono, Zebrastreifen, interner Farbbalken
V-Mount / Gold Mount Batterieplatte optional
USB-Firmware-Upgrade

LCD Performance:
Size: 21.5inches
Display area: 476×268mm
Resolution: 1920×1080
Aspect ratio: 16:9 (4:3 )
Brightness: 250cd/m2
Contrast: 1000:1
Color depth: 16.77 million colors
Viewing angle: 178°(H) / 178°(V)

Input
BNC ×2: 2k/3G/HD/SD-SDI input×2
BNC ×1: CVBS input
BNC ×3: Y/Pb/Pr input
HDMI ×1: HDMI input
RS485 ×2: GPI×1, UMD×1
RS232C ×1: UMD
VGA ×1: VGA input
RCA ×2: L/R audio input
USB ×1: USB input (firmware upgrade)

Output:
BNC ×2: 2K/3G/HD/SD-SDI Loop output
BNC ×1: CVBS Loop output
HDMI ×1: HDMI Loop output
RS485 ×1: UMD×1
3.5mm ×1: SDI/HDMI embedded audio output, analog audio output

Video Format:
CVBS: NTSC / PAL
SDI:
 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
 1080p (60 / 59.94 / 50)
 1080i (60 / 59.94 / 50)
 1080p (30 / 29.97 / 25 / 24 / 23.98)
 1080psf (30 / 29.97 / 25 / 24 / 23.98)
 720p (60 / 59.94 / 50)
 480i (59.94)
 576i (50)
HDMI:
 480i/ 576i / 480p / 576p
 1080i (60 / 59.94 / 50)
 720p (60 / 59.94 / 50)
 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
Y/Pb/Pr:
480i/ 576i / 480p / 576p, 720p (50/60), 1080i (50/60), 1080p (50/60)
VGA:
 640×480 / 800×600 / 1024×768 / 1152×864 / 1280×768
 1280×960 / 1280×1024 / 1600×1200

Allgemein:
Eingangsspannung: Wechselstrom: 100 V-240 V Gleichstrom: 11 V-17 V
Leistungsaufnahme: ≤32W
Arbeitstemperatur: 0 °C ~ +40 °C
Arbeitsfeuchtigkeit: 10 % ~ 90 %
Lagertemperatur: -15 °C ~ +60 °C
Luftfeuchtigkeit bei Lagerung: 10 % ~ 90 %
Abmessungen: 525 × 358 × 87 mm
Nettogewicht (Hauptkörper): Netto 6,2 kg; Mit Paket 10kg

Lieferumfang:
1x S-1223FS 21,5-Zoll-Full-HD-Waveform-Studio-LCD-Monitor
2x Desktop-Füße
1x AC-DC-Adapter
1x S-7004S (V-Mount) oder S-7004A (Gold Mount) Platte
