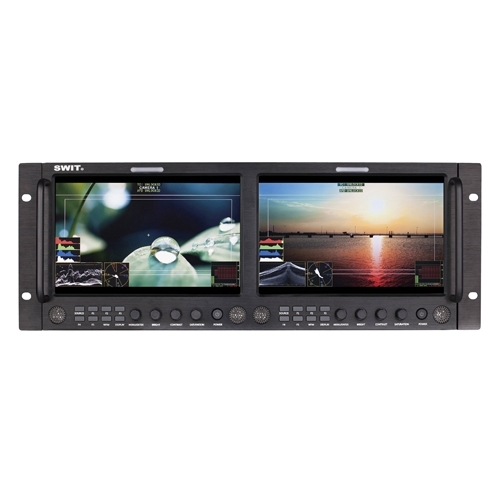

SWIT M-1093F

Der SWIT M-1093F ist ein hochleistungsfähiger Rackmount-Monitor, der speziell für professionelle Video-Produktionsumgebungen entwickelt wurde. Er verfügt über zwei separate 9-Zoll IPS LCD Panels mit einer Full HD Auflösung von 1920x1200 Pixeln, die eine klare und detaillierte Bildwiedergabe gewährleisten. Mit einem Kontrastverhältnis von 1000:1 und einer Helligkeit von 450 cd/m² bietet er optimale Sichtbarkeit unter verschiedenen Bedingungen.

Für eine präzise Videoanalyse und Qualitätssicherung sind umfassende Tools integriert. Dazu gehören Waveform-Monitore (Y/Pb/Pr/R/G/B), ein Vectorscope und ein Histogramm (R/G/B/Y), die eine genaue Kalibrierung von Farbe und Luminanz ermöglichen. Diese Funktionen sind entscheidend für Farbkorrektur und die Einhaltung von Broadcast-Standards.

Das Gerät ist für die Montage in einem 19-Zoll 4U Rack konzipiert und bietet eine flexible Positionierung der Bildschirme, die jeweils um ±30° gedreht werden können. Dies ermöglicht eine optimale Anpassung an die Betrachtungsposition und ergonomisches Arbeiten in Kontrollräumen oder Ü-Wagen.

Vielseitige Anschlussmöglichkeiten sind ein Kernmerkmal des M-1093F. Pro LCD-Panel stehen zwei 2K/3G/HD/SD-SDI Eingänge und Loop-Ausgänge, ein HDMI 1.3 Eingang und Loop-Ausgang sowie ein CVBS Eingang und Loop-Ausgang zur Verfügung. Zusätzlich gibt es analoge 3,5mm Audio-Ein- und Ausgänge. Die integrierten Audio-Meter unterstützen 16-Kanal SDI und 8-Kanal HDMI mit Alarmfunktion, um eine synchrone Audio- und Videoproduktion sicherzustellen.

Weitere Display-Funktionen umfassen AFD, H/V Delay, R/G/B/Mono-Anzeige, False Color, Zebra und Peaking Focus Assist. Verschiedene Marker wie 4:3, 13:9, 14:9, 15:9, 1.85:1 und 2.35:1 unterstützen die Bildkomposition. Eine 3-farbige TALLY-Anzeige mit GPI-Steuerung und TSL UMD/Text-Tally-Display (TSL 3.1/4.0 Protokoll) ist ebenfalls vorhanden. Firmware-Upgrades können bequem über USB durchgeführt werden, um das Gerät stets auf dem neuesten Stand zu halten.

Technische Daten:

• Panel-Typ: IPS LCD
• Anzahl Panels: 2
• Panel-Größe: 9″ (22,9 cm) pro Panel
• Auflösung: 1920 x 1200 (Full HD)
• Helligkeit: 450 cd/m²
• Kontrastverhältnis: 1000:1
• Rackmontage: 19″ 4U
• Bildschirmdrehung: ±30°
• Leistungsaufnahme: 36 W
• Gewicht: 2,8 kg

Lieferumfang:

• SWIT M-1093F Dual 9-Zoll FHD Waveform Rack LCD Monitor
• 1x 4-Pin XLR Netzteil (AC-DC Adapter)
• 2x LCD Schutzfolie
