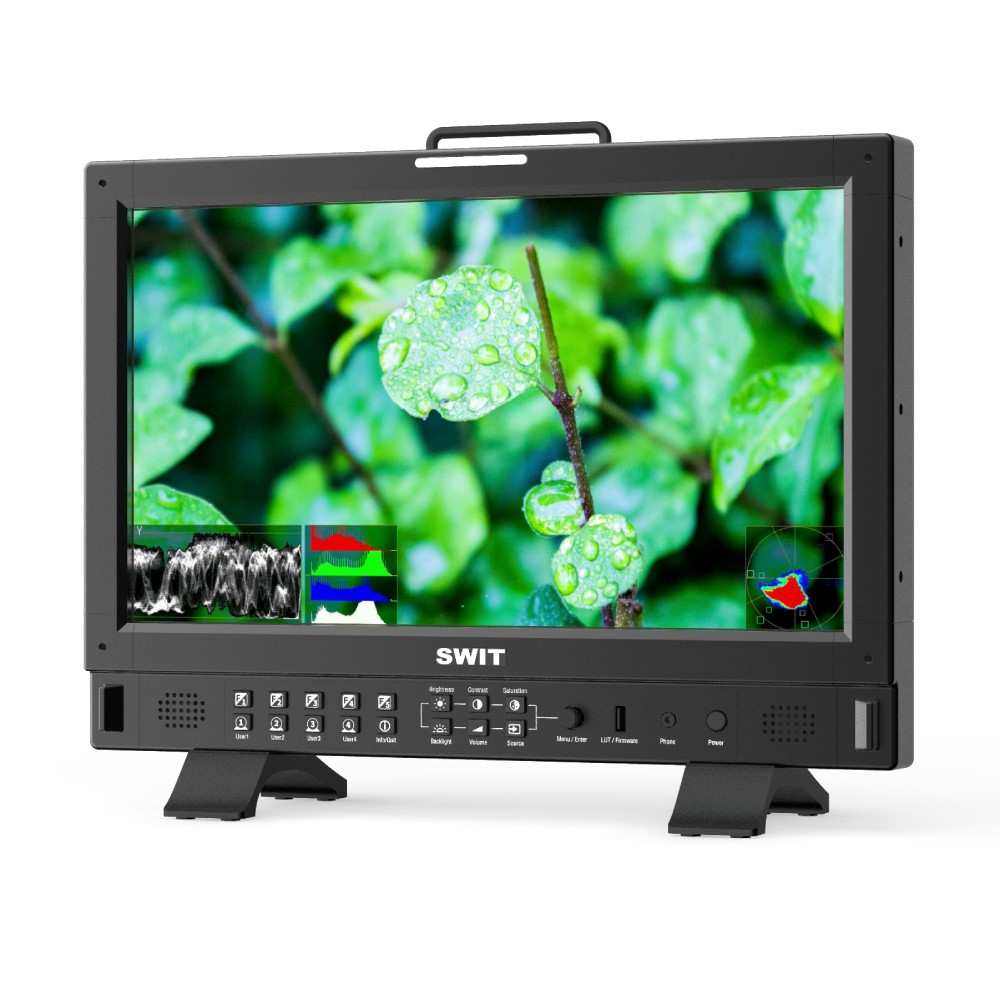

SWIT BM-U175

17,3-Zoll-LCD-Panel mit einer Auflösung von 3840 × 2160

Dieser Monitor bietet ein 17,3-Zoll-LED-Panel mit einer Auflösung von 3840 x 2160, einem Kontrast von 800:1, 300-Nits-LED-Hintergrundbeleuchtung und einem Betrachtungswinkel von 178° horizontal und vertikal. Es stehen verschiedene Anzeigemodi zur Verfügung, z. B. Single-Link-4K-Eingang einschließlich 12GSDI , HDMI2.0 oder 12GSDI über SFP und Quad Link 4x 3GSDI 4K oder Quad Link 4x 12GSDI 8K Eingänge Es bietet auch HLG (Hybrid Log Gamma), Dolby Vision PQ, SONY S-Log3 HDR und Gamma 1.0/1.8/2.2/ 2.4/2.6 SDR EOTFs und Farbraumauswahl von LCD native, BT.709, DCI-P3 und BT.2020 Die Latenz wird auf ein Minimum reduziert und mit dem Zero-Latency-Modus beträgt sie weniger als 1/100 Frames unter a 4K-Eingangsquelle.
Eine einzelne Eingangsquelle kann in vier Fenster kopiert werden, wobei jedes Fenster gleichzeitig eine andere HDR/SDR- und Farbskala anzeigen kann.
Der Monitor kann über eine Ethernet-LAN-Verbindung mit einem Browserfenster ferngesteuert werden.

Technische Daten:
17,3-Zoll-LCD-Panel, Auflösung 3840 × 2160
12GSDI 4-in 4-out, 8K-Eingang bereit, HDMI2.0-Eingang
12GSDI über SFP-Glasfasereingang (optional)
ST2110 IP über SFP-Glasfasereingang (optional)
3DLUT Automatische Selbstkalibrierung ohne PC
Audio/Video 0 Latenz für Lippensynchronisation
HLG/PQ/S-log3 HDR EOTF
Automatische Einstellung der Payload-ID
Eingebaute Delog-LUTs für mehrere Kameras
Benutzer-3DLUTs werden über USB hochgeladen
Wellenform / Vektor / Histogramm
Fokushilfe / Falschfarben / Zebra
16-Kanal-Audiometer / Lissajous
Fernsteuerung des IP-Webservers
SL UMD und Text TALLY-Anzeige
USB-Firmware-Upgrade
19-Zoll-Rack-montierbar, 7HE Höhe

LCD-Leistung:
Größe: 17,3 Zoll
Anzeigebereich: 381,88 × 214,82 mm
Auflösung: 3840 × 2160
Seitenverhältnis: 16:9
Helligkeit: 300 nits
Kontrast: 800:1
Farbtiefe: 16,77 Millionen Farben, 8 Bit
Signalprozess: 18-Bit
Betrachtungswinkel: 178 ° (H) / 178 ° (V)

Input:
BNC ×4: 12G/6G/3G/HD/SD-SDI input
HDMI ×1: HDMI 2.0 input
SFP ×1: Optical Fiber input (Mit optionalem SFP adaptor)
RS485 ×1: TSL 3.1/4.0 UMD input
RS485 ×1: GPI (Tally) input
RJ45 ×1: 1000M Ethernet input für Webserver IP control

Output:
BNC ×4: 12G/6G/3G/HD/SD-SDI loop output
RS485 ×1: TSL 3.1/4.0 UMD output
Analog audio: 3.5mm Kopfhörer und Speaker

Video Formate:
SDI 1/2/3/4:
 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
 2048×1080i (50 / 59.94 / 60)
 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
 1080i (60 / 59.94 / 50)
 1080psf (30 / 29.97 / 25 / 24 / 23.98)
 720p (60 / 59.94 / 50)
 480i (59.94), 576I (50)
Quad Link 4K (jeder Kanal):
 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
Quad Link 8K (jeder Kanal):
 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
HDMI:
 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
 1080i (60 / 59.94 / 50)
 720p (60 / 59.94 / 50)

Allgemein:
Eingangsspannung: DC 12V-17V, AC 100-240V, 50/60Hz
Leistungsaufnahme: 60W
Arbeitstemperatur: 0°C~+50°C
Arbeitsfeuchtigkeit: 10 % ~ 90 %
Lagertemperatur: -15 °C ~ +60 °C
Luftfeuchtigkeit bei Lagerung: 10 % ~ 90 %
Abmessungen: 436 × 310,8 × 88,8 mm
Nettogewicht (Hauptteil): Netto 5,9 kg; Mit Paket 10,2kg

Lieferumfang:
1x BM-U175 17,3-Zoll-4K/8K-12GSDI-Studiomonitor
1x Batterieplatte (V-Mount oder Gold-Mount)
2x 19"-Rackohren
2x Desktop-Füße
