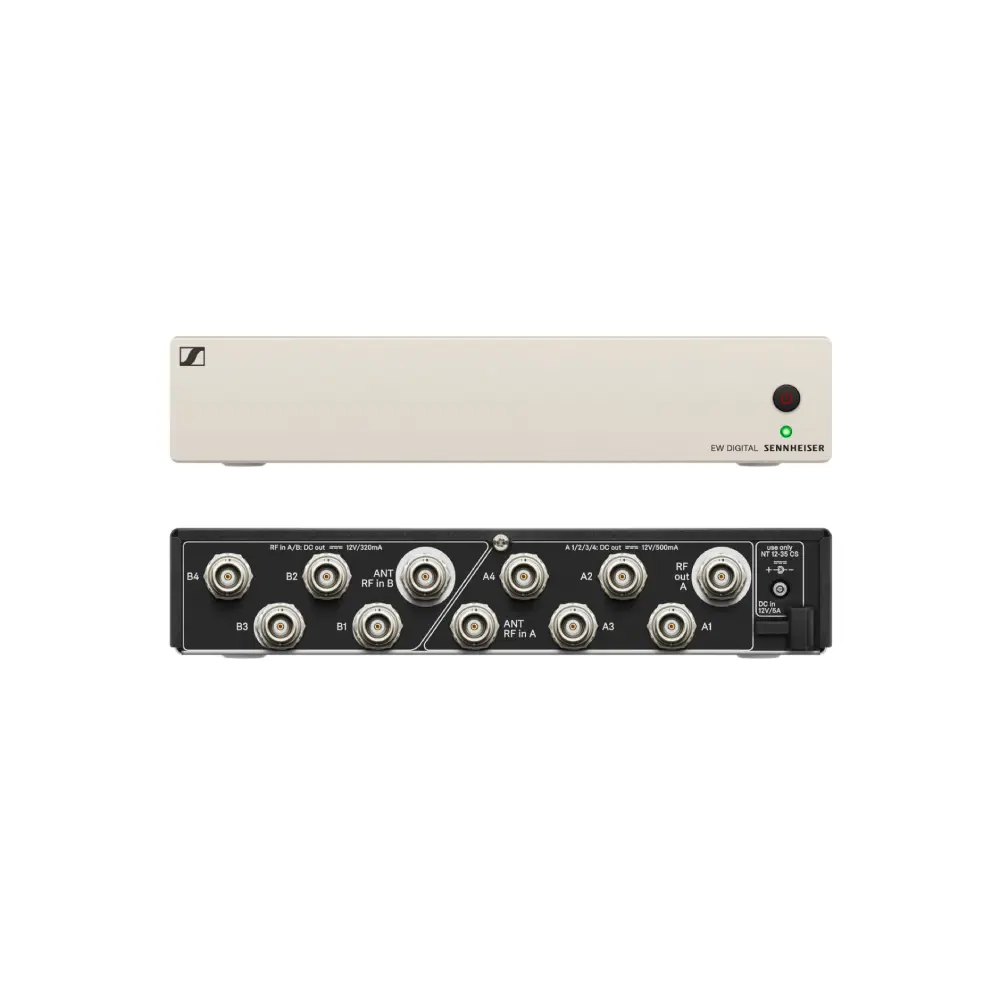

Sennheiser EW-D ASA CN/ANZ (Q-R-S)

Der Sennheiser EW-D ASA ist ein aktiver 4-fach Antennensplitter, der speziell für den Einsatz mit Evolution Wireless Digital Systemen entwickelt wurde. Er ermöglicht die Verteilung von Diversity-Funksignalen an bis zu vier EW-D EM Funkempfänger und deckt dabei die Frequenzbereiche Q, R und S (470 bis 694 MHz) ab.

Ein wesentliches Merkmal dieses Splitters ist die integrierte Gleichstromversorgung für die angeschlossenen Empfänger über die BNC-Kabel. Dies reduziert die Anzahl der benötigten Netzteile und Kabel im Rack, was zu einer aufgeräumteren Installation führt.

Die Konfiguration und Bedienung des Systems wird durch die Konnektivität zur Sennheiser Smart Assist App via Bluetooth Low Energy vereinfacht. Über die App auf Android- oder iOS-Geräten lassen sich Einstellungen vornehmen und das System fernüberwachen, was eine schnelle und automatisierte Einrichtung ermöglicht.

Das äquidistante Tuning Grid mit 600 kHz Abstand vereinfacht die Frequenzkoordination und unterstützt eine hohe Kanalanzahl. Zudem wird die Intermodulation zwischen EW-D Sendern eliminiert, was die Signalqualität verbessert. Mit einem Audio-Eingangsdynamikbereich von 134 dB sind keine Empfindlichkeitseinstellungen erforderlich. Die digitale UHF-Übertragung sorgt für eine verbesserte Reichweite, Zuverlässigkeit und Skalierbarkeit in professionellen Audio-Setups.

Technische Daten:

• Frequenzbereich: 470–694 MHz
• Impedanz: 50 Ohm
• Abstimmbandbreite: 56 MHz
• Wählbare Frequenzen: 2.240
• Kanäle: Bis zu 90
• HF-Aktiveinspeisung: An 4 Diversity-Empfänger
• Gleichstromverteilung: Über BNC-Kabel
• Drahtlose Schnittstelle: Bluetooth Low Energy
• Übertragungstyp: Digital UHF
• Audio-Eingangsdynamikbereich: 134 dB

Lieferumfang:

• EW-D ASA aktiver Antennensplitter
• NT 12-35 CS Netzteil
• 8 BNC Antennenverbindungskabel
