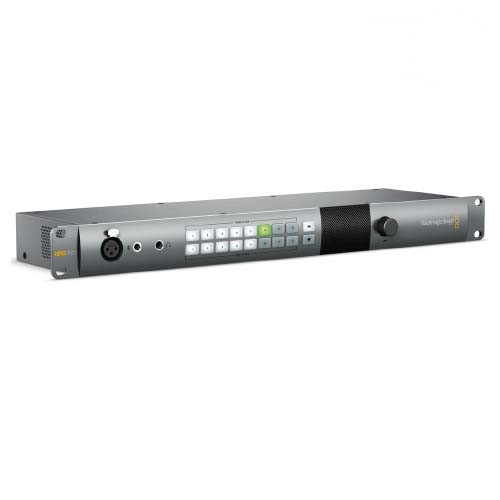

Blackmagic Design ATEM Talkback Converter 4K

Der ATEM Talkback Converter 4K von Blackmagic Design ermöglicht die Kommunikation und das Talkback mit bis zu acht Kameras über SDI‑Verbindungen. Dank Unterstützung von 12G‑SDI deckt das Gerät alle gängigen Formate von SD, HD bis Ultra‑HD (2160p/60) ab – ideal für moderne 4K‑Produktionen.

Jeder Kameraausgang verfügt über einen BNC‑Anschluss sowie optional über Glasfaser‑SFP‑Module für größere Übertragungsstrecken, sodass auch entfernte Kamerastandorte reibungslos eingebunden werden können. Das Gerät bietet Push‑to‑Talk‑Tasten, ist kompatibel mit typischen Luftfahrt‑Headsets zur Kommunikation, besitzt einen integrierten Lautsprecher und Mikrofoneingänge an der Frontseite – perfekt auf den Einsatz im Studio oder mobilen Set abgestimmt.

Der Converter verwaltet nicht nur das Programmsignal, sondern auch die eingebetteten Audiodaten inklusive Tally‑Informationen, wodurch die Kameraleistung professionell gesteuert und überwacht werden kann.

Mit diesem Werkzeug lassen sich komplexe Multi‑Kamera‑Setups effizient realisieren, insbesondere dort, wo hochwertige Signale über große Entfernungen übertragen werden müssen und gleichzeitig zuverlässige Intercom‑ und Talkback‑Kommunikation gefordert ist. Seine robuste Konstruktion im 1‑HE‑Format, gepaart mit modernster Technik, macht ihn zur exzellenten Wahl für Broadcast, Live‑Events und Studios, in denen 4K‑Qualität und klare Kommunikation unabdingbar sind.

Technische Daten

Anschlüsse

SDI‑Programmeingänge

1 x 10 Bit SD/HD/Ultra HD 4K automatisch umschaltender

Programmeingang vom Mischer, einschließlich Tally-Daten mit in 16 Kanälen eingebettetem Audio

SDI‑Programmausgänge

1 x 10 Bit SD/HD/Ultra HD 4K automatisch umschaltender

Programmausgang mit Durchschleifung zur Kopplung an einen weiteren Konverter des Typs ATEM Talkback Converter 4K

Talkback‑Audio

Luftfahrt-Headsets mit 6,35 mm

TRS-Kopfhörerbuchse und 5,23 mm TRS-

Mikrofonbuchse. Symmetrische XLR-Mikrofonbuchse an der Frontblende

Analogaudio

1 Stereo RCA-Monitoring‑Ausgang

SDI‑Kameraeingänge

8 x 10 Bit, zwischen SD/HD/Ultra HD 4K

automatisch umschaltende Eingänge mit 16

Kanälen eingebettetem Audio

SDI‑Kameraausgänge

8 x 10 Bit, zwischen SD/HD/Ultra HD 4K

automatisch umschaltende Eingänge mit 16

Kanälen eingebettetem Audio

SDI‑Ausgänge

8 x 10 Bit, zwischen SD/HD/Ultra HD 4K

automatisch umschaltende Eingänge mit 16

Kanälen eingebettetem Audio

Glasfaser-Videoeingänge (optional)

8 Singlemode-Kameraeingänge für SD/HD/Ultra HD 4K,

automatisch umschaltend, mit LC‑Buchse

Glasfaser-Videoausgänge (optional)

8 Singlemode-Kameraausgänge für SD/HD/Ultra HD 4K, automatisch umschaltend, mit LC‑Buchse

Glasfaser‑Audioeingänge

8 Singlemode-Kameratoneingänge mit LC-Buchse. Kanäle 1 und 2 sind für Kameraton. Kanäle 15 und 16 sind für Gegensprech‑Ton.

Glasfaser‑Audioausgänge

8 Singlemode-Kameratonausgänge mit LC-Buchse. Kanäle 1 und 2 sind für Kameraton. Kanäle 15 und 16 sind für Gegensprech‑Ton.

Computer‑Schnittstelle

1 Mini-B USB-Buchse für Firmwareaktualisierungen

Normen

SD‑Videonormen

525i/59,94 NTSC; 625i/50 PAL

HD‑Videonormen

720p/50; 720p/59,94; 720p/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30 1080i/50; 1080i/59,94; 1080i/60

2K‑Videonormen

2K DCI 23,98p; 2K DCI 24p; 2K DCI 25p 2K DCI 23,98PsF; 2K DCI 24PsF; 2K DCI 25PsF

Ultra-HD‑Videonormen

2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60

4K‑Videonormen

4K DCI 23,98p; 4K DCI 24p; 4K DCI 25p; 4K DCI 29,97p; 4K DCI 30p; 4K DCI 50p; 4K DCI 60p

SDI‑Konformität

SMPTE 292M, SMPTE 259M, SMPTE 296M, SMPTE 372M, SMPTE 424M Level B und SMPTE 425M

Audioabtastfrequenz

Standard-Fernsehabtastrate von 48 kHz und 24 Bit mit AD‑Wandlung

Videoabtastfrequenz

4:2:2, 4:4:4

Farbgenauigkeit

10 Bit

Farbraum

REC 601, REC 709

Mehrfachraten‑Unterstützung

SDI schaltet zwischen SD, HD und Ultra HD 4K um

Lieferumfang

1x Blackmagic Design ATEM Talkback Converter 4K
