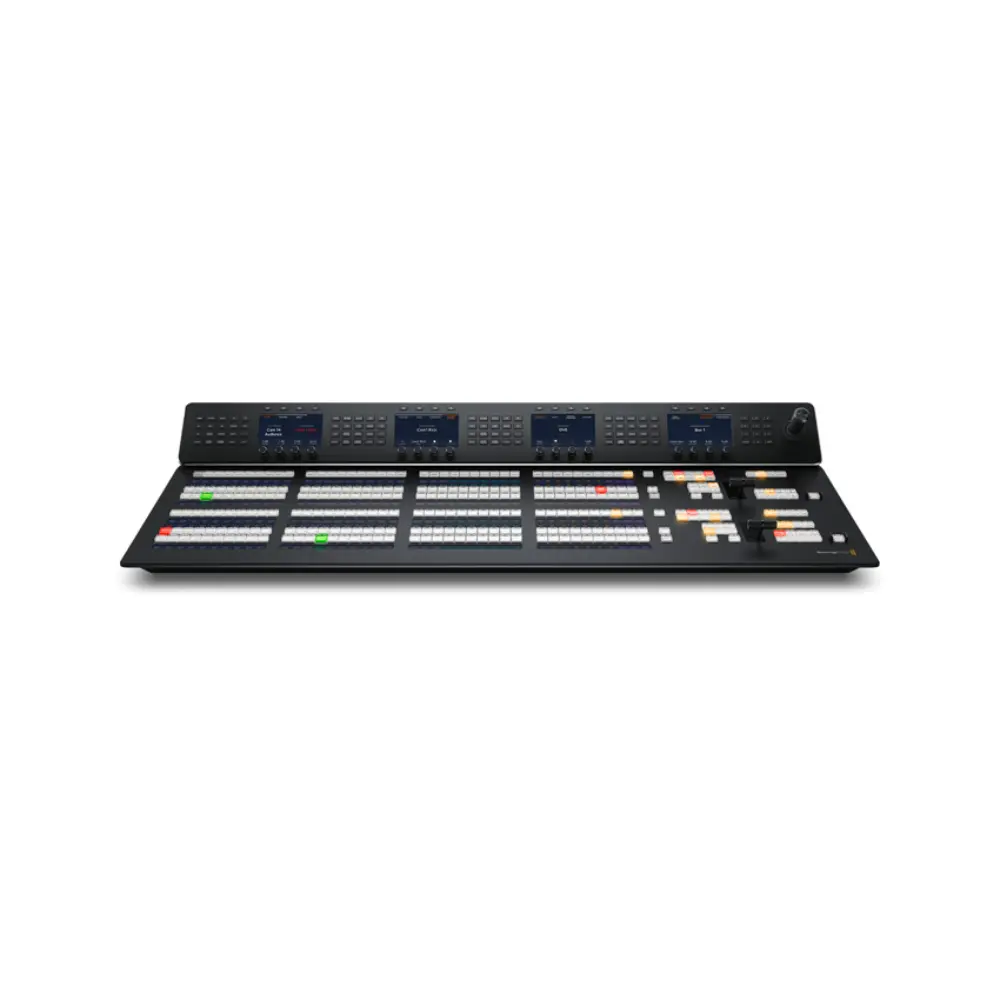

Blackmagic Design ATEM 2 M/E Advanced Panel 40

Das ATEM 2 M/E Advanced Panel 40 wurde für Live-Produktionsprofis, Rundfunkanstalten und Videoingenieure entwickelt, um den Workflow bei komplexen Live-Produktionen zu beschleunigen. Es bietet eine umfassende Steuerung von bis zu vier M/Es in größeren Switchern und ermöglicht den gleichzeitigen Zugriff auf alle Switcher-Funktionen.

Das Bedienfeld verfügt über zwei M/E-Reihen, von denen jede mit 40 Eingabetasten ausgestattet ist. Diese Tasten sind als Tri-Color LEDs ausgeführt und bieten eine klare visuelle Rückmeldung. Für die Beschriftung der Crosspoints stehen 6-zeilige LCDs mit 24 Zeichen zur Verfügung. Jede Reihe ist zudem mit vier unabhängigen System-LCDs zur individuellen Beschriftung ausgestattet, was die Anpassung und Überwachung von Live-Broadcast-Events erleichtert.

Für eine präzise Steuerung sind physische Broadcast-Tasten, Drehregler und ein T-Bar-Fader integriert. Hinzu kommen 4 DSK-Übergangsselektoren, 2 dedizierte Makro-Tasten mit je 40 Speicherplätzen, 8 Transportsteuerungstasten, ein 3-Achsen-Joystick und ein numerisches Tastenfeld. Diese Elemente ermöglichen schnelle und genaue Quellumschaltungen sowie die Ausführung komplexer Übergänge, Überblendungen und DVE-Effekte.

Das Panel ist mit einer redundanten Stromversorgung (2 x intern 100–240 V AC) ausgestattet, um maximale Ausfallsicherheit zu gewährleisten, und verbraucht dabei 160 W. Die Konnektivität wird durch vier 10/100/1000 BASE-T Ethernet-Ports mit Loop-Ausgang sichergestellt. Für Firmware-Updates steht ein USB-C-Anschluss bereit.

Die Steuerung erfolgt über die ATEM Software Control Panel Anwendung, die mit Mac 11.1 Big Sur, Mac 12.0 Monterey oder neuer sowie Windows 10 und 11 kompatibel ist. Das Bedienfeld ist für den Einsatz in einem Temperaturbereich von 0° bis 40° C und einer relativen Luftfeuchtigkeit von bis zu 95 % ausgelegt. Mit seinen Abmessungen von 1110 x 485 x 166 mm und einem Gewicht von 19,0 kg bietet es eine robuste Lösung für professionelle Umgebungen.

Technische Daten:

• Anzahl M/E-Reihen: 2
• Direkte Cross Points: 40
• Verschobene Cross Points: 80
• Crosspoint-Tasten: Tri-Color LED
• Crosspoint-Beschriftung: 6 Zeilen, 24 Zeichen LCD
• Stromversorgung: 2 x intern 100–240 V AC
• Leistungsaufnahme: 160 W
• Betriebstemperatur: 0° bis 40° C
• Ethernet: 4 x 10/100/1000 BASE-T mit Loop-Ausgang
• Abmessungen: 1110 x 485 x 166 mm

Lieferumfang:

• ATEM 2 M/E Advanced Panel 40
• Willkommens-Wallet mit QR-Code für Software-Download
