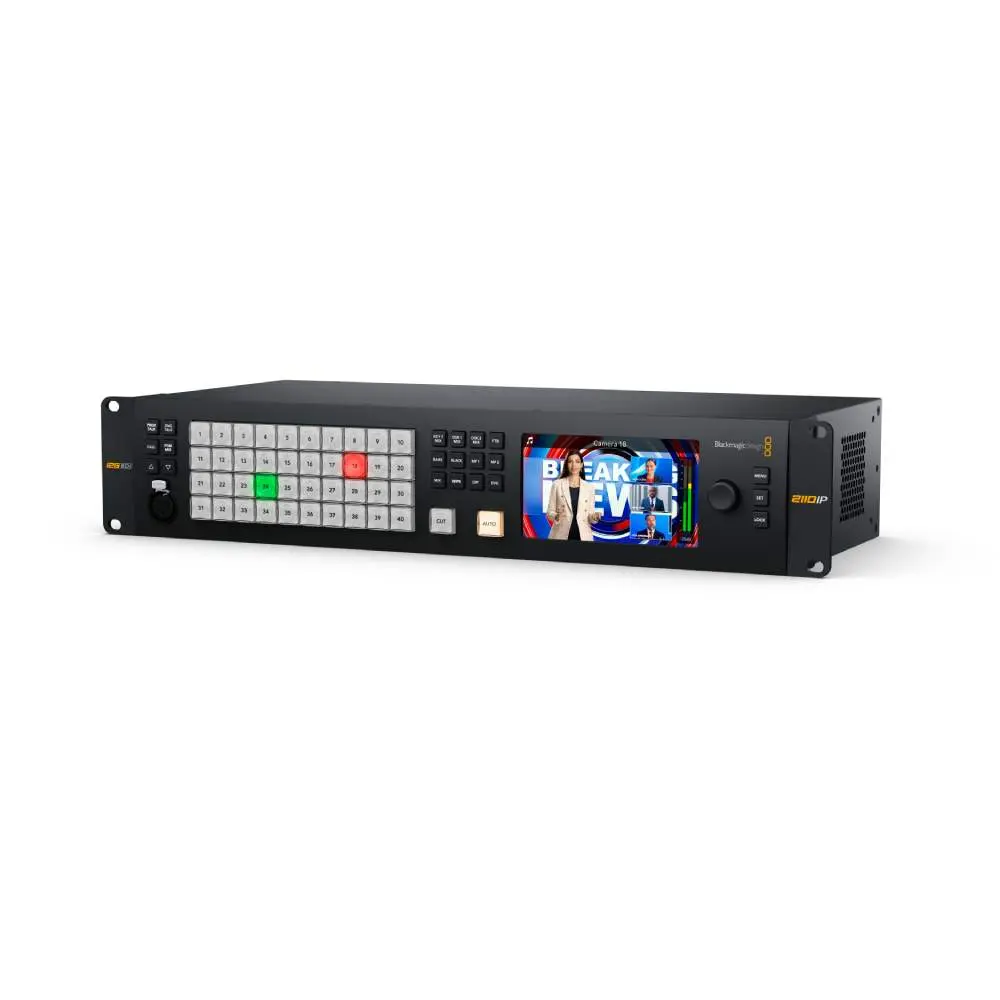

Blackmagic Design ATEM Monitoriang Rack Panel 40

Das ATEM Monitoring Rack Panel 40 ist eine kompakte 2RU Rack-Einheit, die die Funktionen eines Videokonverters und eines Bedienfelds in einem Gerät vereint. Es wurde für professionelle Broadcast- und Live-Produktionsumgebungen entwickelt und ermöglicht eine effiziente Steuerung und Überwachung von Video-Workflows.

Für die Bedienung stehen 40 hintergrundbeleuchtete Eingabetasten zur Verfügung, die eine schnelle und intuitive Steuerung gewährleisten. Ein integrierter 5-Zoll-LCD-Bildschirm dient der lokalen Überwachung, während flexible Videoausgänge in Form von zwei 12G-SDI- und einem HDMI-Ausgang die Anbindung an externe Monitore ermöglichen. Dies unterstützt eine vielseitige Überwachung über mehrere Displays hinweg.

Die Konnektivität ist auf hohe Zuverlässigkeit ausgelegt, mit zwei redundanten 10G Ethernet RJ45 Anschlüssen, die SMPTE-2110 und SMPTE-2022-7 unterstützen. Zusätzlich ist ein 1G RJ45 Anschluss für die Steuerung vorhanden. Die Stromversorgung erfolgt über zwei redundante IEC C14 Eingänge, was die Betriebssicherheit weiter erhöht. Eine 5-polige XLR Talkback-Verbindung ist ebenfalls integriert.

Das Gerät ist ideal für den Betrieb des ATEM 4 M/E Constellation IP Switchers und zur Überwachung von SMPTE 2110 IP-Video mittels SDI- und HDMI-Monitoren. Es unterstützt eine breite Palette von HD- und Ultra HD-Videostandards, darunter 720p, 1080i, 1080p und 2160p mit verschiedenen Bildraten. Die Betriebstemperatur liegt zwischen 0° und 40° C. Ein USB-C-Anschluss dient der Konfiguration und für Software-Updates.

Technische Daten:

• Bauform: 2RU Rack-Einheit
• Eingabetasten: 40
• Display: Integrierter 5″ (12,7 cm) LCD-Bildschirm
• Ethernet-Anschlüsse: 2x 10G RJ45 (redundant, SMPTE-2110), 1x 1G RJ45 (Steuerung)
• Videoausgänge: 2x 12G-SDI, 1x HDMI
• Talkback: 1x 5-poliger XLR-Anschluss
• Stromversorgung: 2x IEC C14 Eingänge (redundant)
• SDI Audioausgänge: 16 Kanäle Embedded Audio
• HDMI Audioausgänge: 8 Kanäle Embedded Audio
• Betriebstemperatur: 0° bis 40° C
