Blackmagic Design ATEM Monitoring Rack Panel 20

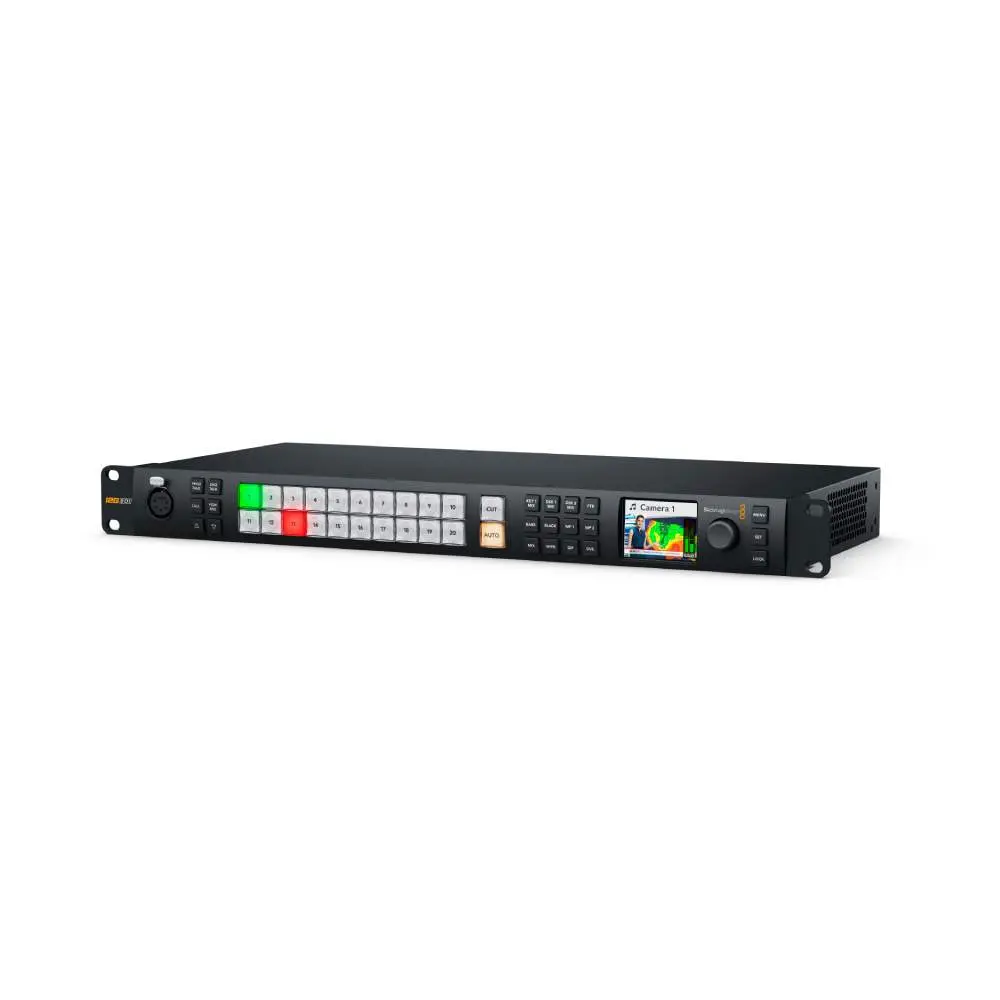

Das ATEM Monitoring Rack Panel 20 von Blackmagic Design ist eine kompakte 1HE Rack-Einheit, die ein umfassendes Bedienfeld für ATEM-Mischer mit einem integrierten Videokonverter vereint. Diese Lösung ermöglicht die Steuerung und Überwachung von Videosignalen in einem einzigen Gerät, was sie zu einem vielseitigen Werkzeug für Video-Produktionsprofis macht.

Das Panel verfügt über 20 Tasten zur direkten Steuerung eines ATEM-Mischers. Ein integriertes LCD-Display auf der Vorderseite dient der Videoüberwachung und zeigt Audiopegel an, was eine flexible Überwachung über mehrere Bildschirme mit verschiedenen Ausgängen ermöglicht.

Für die Integration in moderne IP-Workflows bietet das Gerät redundante SMPTE-2110 10G Ethernet-Anschlüsse. Diese unterstützen ST 2022-7 Seamless Protection Switching, was maximale Zuverlässigkeit und eine nahtlose Integration von IP-Video über redundante Netzwerke gewährleistet. Zusätzlich ist ein 1G Ethernet-Anschluss für die NMOS-Steuerung vorhanden, der das Routing von IP-Quellen erleichtert.

Das ATEM Monitoring Rack Panel 20 ist mit zwei 12G-SDI- und einem HDMI-Videoausgang ausgestattet. Es unterstützt 16-Kanal Embedded Audio auf den SDI-Ausgängen und 8-Kanal Audio auf dem HDMI-Ausgang. Eine 5-polige XLR-Verbindung ist für Talkback verfügbar. Die Stromversorgung erfolgt über dual redundante AC-Eingänge (100–240 VAC), was die Betriebssicherheit in professionellen Umgebungen erhöht. Ein USB-C-Anschluss dient der Konfiguration und für Firmware-Updates.

Dieses Panel ist ideal für den Einsatz in Broadcast- und Live-Produktionsumgebungen sowie für die Integration von IP-Workflows in traditionelle Monitoring-Setups. Es bietet eine robuste und zuverlässige Lösung für die Steuerung und Überwachung von Videosignalen.

Technische Daten:

• Rack-Einheit: 1HE
• Steuertasten: 20
• Ethernet-Anschlüsse: 2 x 10G SMPTE-2110 (redundant), 1 x 1G Ethernet (NMOS-Steuerung)
• Videoausgänge: 2 x 12G-SDI, 1 x HDMI
• Talkback: 5-poliger XLR-Anschluss
• Stromversorgung: Dual redundante AC (100–240 VAC)
• Audio (SDI): 16 Kanäle embedded
• Audio (HDMI): 8 Kanäle
• USB: USB-C für Setup und Firmware-Updates
• SMPTE-Standards: SMPTE-2110, SMPTE-2022-7 konform
