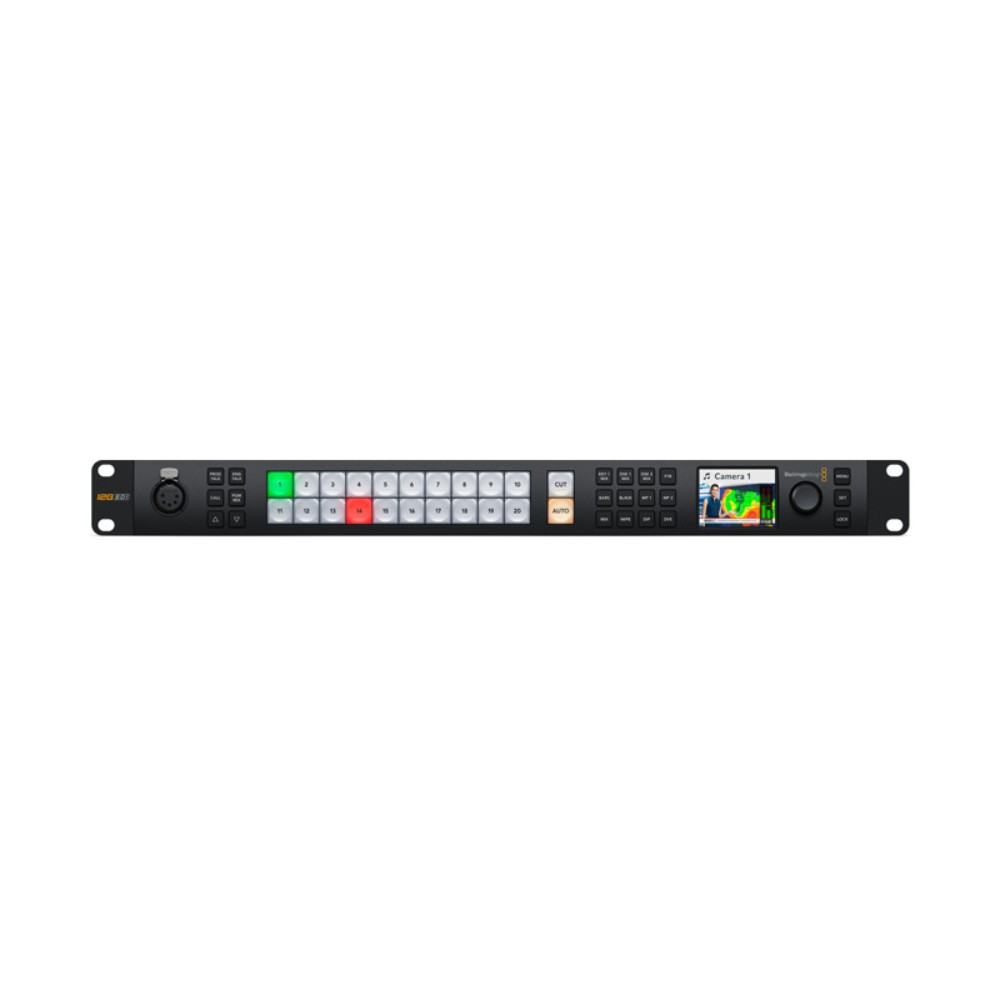

Blackmagic Design ATEM 2 M/E Constellation 4K

Der ATEM 2 M/E Constellation 4K bietet eine intuitive Benutzeroberfläche mit vielen Knöpfen, die es Ihnen ermöglichen, mühelos zwischen verschiedenen Videoquellen zu wechseln. Mit 20 integrierten Videoeingängen können Sie bis zu 20 verschiedene Kameras oder Videoquellen anschließen, während die 12 Ausgänge eine nahtlose Übertragung Ihrer Inhalte gewährleisten. Darüber hinaus unterstützt der Mischer eine Vielzahl von Formaten, sodass Sie flexibel auf die Anforderungen Ihrer Produktion reagieren können. Auch Talkback ist integriert.

Ein herausragendes Merkmal des ATEM 2 M/E Constellation 4K ist die integrierte Multiview-Funktion, die es Ihnen ermöglicht, bis zu 32 Videoquellen gleichzeitig auf einem einzigen Bildschirm zu überwachen. So behalten Sie stets den Überblick über Ihre Produktion. Die leistungsstarken Effekte und Übergänge, die Sie mit nur einem Knopfdruck anwenden können, verleihen Ihren Live-Übertragungen eine professionelle Note.

Dank der Unterstützung für die ATEM Software Control können Sie den Mischer auch bequem von Ihrem Computer aus steuern. Dies ermöglicht eine noch größere Flexibilität und Anpassungsfähigkeit während Ihrer Live-Events. Zudem ist der ATEM 2 M/E Constellation 4K mit einer Vielzahl von externen Geräten und Softwarelösungen kompatibel, was ihn zu einem vielseitigen Werkzeug für jede Produktionsumgebung macht.

Anschlüsse

Videoeingänge gesamt

20

Videoausgänge gesamt

12

SDI-Raten

1,5 G; 3 G; 6 G; 12 G

Audioeingänge insgesamt

2 symmetrische 1/4-Zoll-Buchsen
1 x 5-polige XLR-Buchse für Talkback

Audioausgänge insgesamt

1 x 5-polige XLR-Buchse für Talkback

SDI-Audioeingänge

16 eingebettete Audiokanäle an allen SDI-Eingängen

SDI-Audioausgänge

16 eingebettete Audiokanäle an allen SDI-Ausgängen

Timecode-Anschlüsse

Keine

Referenzeingänge

Für Tri-Sync oder Black Burst

Videoeingänge mit Resync

An allen 20 Eingängen

Frameraten- und Formatwandler

An allen 20 Eingängen

SDI-Aux-Ausgänge

Jeder beliebige der 12 SDI-Ausgänge

SDI-Vorschauausgänge

Jeder beliebige der 12 SDI-Ausgänge

SDI-Programmausgänge

Jeder beliebige der 12 SDI-Ausgänge

Abwärtskonvertierte SDI-Programmausgänge

1

Webcam-Ausgabe

1 USB-C-Port unterstützt 720p oder 1080p mit PGM-Framerate

Anzahl der Multiview

2 x 12G-SDI

Bedienpultanschluss

Ethernet. Direkte Verbindung zwischen Panel und Chassis oder über ein Netzwerk

Interner Timecode-Generator

Ja

Talkback

RJ45 für Talkback-Systeme von Fremdherstellern

Tally-Ausgang

Hinzugefügt via Ethernet-Verbindung mittels Blackmagic Design GPI and Tally Interface. (Nicht im Lieferumfang enthalten)

Ethernet

Unterstützt 10/100/1000Base-T

Computer-Schnittstelle

1 USB-C-Anschluss, unterstützt USB 2.0

Normen

AD-Videonormen

Keine

HD-Videonormen

720p/50; 720p/59,94; 720p/60
1080i/50; 1080i/59,94; 1080i/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60

Ultra-HD-Videonormen

2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97
2160p/30; 2160p/50; 2160p/59,94; 2160p/60

SDI-Konformität

SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A und B
SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 und SMPTE 2082‑10.

Videoabtastfrequenz

4:2:2

Farbgenauigkeit

10 bit

SDI-Konformität

SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A und B
SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 und SMPTE 2082‑10.

Automatische SDI-Umschaltung

Automatische Erkennung von 1,5G-SDI, Level A und Level B 3G-SDI, 6G-SDI und 12G-SDI

Merkmale

Upstream-Keyer

8

Downstream-Keyer

2

Advanced Chroma Keyer

8

DVEs

2

Linear/Luma-Keyer

11

Übergangs-Keyer (Stinger/DVE)

2 Stinger, 2 DVE

Gesamtanzahl der Ebenen

15

Mustergeneratoren

11

Farbgeneratoren

2

Bedienpult bzw. -panel

Frontblende fürs Mischen im Notfall, Bediensoftware oder optionales Hardware-Bedienpult

Routingfähige Fenster

32

Quellenlabel-Fenster

Ja

Tally

Rotes Licht zeigt das Programm an, grünes die Vorschau

Talkback-Unterstützung

Ja

n-1 Unterstützung

Ja

Multiview-Monitoring

Multiview-Monitoring

1 Multiview konfigurierbar für 16, 13, 10, 7 oder 4 Ansichten. Einschließlich fürs Monitoring von Programm, Vorschau, Eingaben, Media Playern, Key-Masken, Clean-Feed mit optionalen Kennungen und Audiopegelmetern

Multiview-Videonorm

HD oder Ultra HD

Media Player

Media Player

2

Kanäle

Füll- und Keysignale für jeden Media Player

Media Pool Kapazität für Standbilder

40

Media Pool Kapazität für Clips

2 bis zu 2160p/60

Media Player Clip-Länge in 720 HD

3200 Frames

Media Player Clip-Länge in 1080 HD

1600 Frames

Media Player Cliplänge in 2160 UHD

400 Frames

Media Pool Standbildformate

PNG, TGA, BMP, GIF, JPEG and TIFF.

Media Pool Videodateiformat

TGA-Sequenz

Media Pool Audiodateiformat

WAV, MP3 und AIFF

Bildschirme

Frontblende

Integrierter 2,2-Zoll-LCD-Monitor für Video, 10 LED-Tasten fürs Setup und Mischen im Notfall, 4 Quelltasten, 6 Tasten zur Talkback-Auswahl und zum Mischen, 1 Menüdrehregler, 1 Set-Taste, 1 Taste zum Sperren der Frontblende

Verarbeitung

Anrufverzögerung

< 10 Zeilen

Audiomixer

Tonmischer mit 48 Kanälen
Wählbare Optionen sind „Ein“, „Aus“ und „Audio folgt Video“
Pegel- und Spitzenpegelmessung
Hauptverstärkungsregler
Parametrischer 6-Band-EQ, Dynamiksteuerung einschl. Expander, Gate, Kompressor und Limiter

Downkonvertierung

1 x selectable HD down converted output

Lieferumfang

1x ATEM 2 M/E Constellation 4K

1x Startermappe mit QR-Code zum Download der Software
