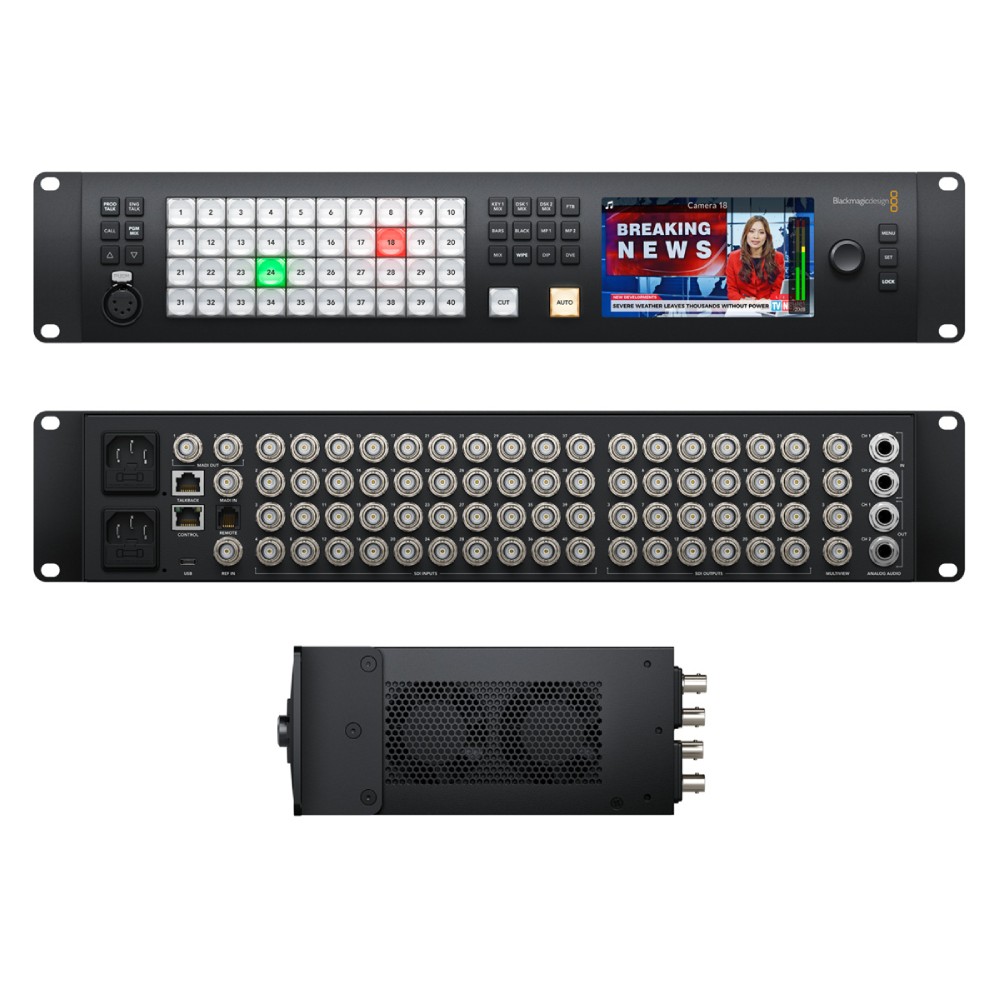

Blackmagic Design ATEM 4 M/E Constellation HD

HD-Liveproduktionsmischer mit 40 3G-SDI-Eingängen und 24 Ausgängen für professionelle Produktionen

Das 4 M/E Modell des ATEM Constellation HD Live-Produktionsmischer glänzt mit 40 3G-SDI-Eingängen, 24 3G-SDI-Ausgängen, 4 DVE, 16 Chromakeyern, 16-facher Multi-View-Anzeige, Media Playern, Talkback und einem USB-Webcam-Ausgang und ist perfekt geeignet für Konzerte, Musikfestivals und Sportveranstaltungen. Dank der vielen Knöpfe an der Frontseite lässt sich der Mischer komplett alleine steuern, sogar Keyer, Medien und Abblenden können einfach angesteuert werden.
Die unabhängigen 3G-SDI-Eingänge lassen sich auch als Up- und Crossconverter nutzen, sodass auch andere Fernsehnormen angelegt und konvertiert werden können. An die vorliegende USB-C-Schnittstelle können Webcams angeschlossen werden.
Die eingespeisten Quellen können in Multiview auf einem Bildschirm begutachtet werden, wobei die einzelnen Vorschaufenster beliebig angeordnet werden können.Auch Tally-Umrandungen und Quell-Labels lassen sich als Overlays einblenden, um die Übersicht zu bewahren.

Technische Daten:

Anschlüsse:
 Videoeingänge insgesamt: 40
 Videoausgänge insgesamt: 24
 SDI-Raten: 1,5 G, 3 G
 Audioeingänge insgesamt: 2 symmetrische 1/4-Zoll-Buchsen, 1 x 5-polige XLR-Buchse für Talkback
 Audioausgänge insgesamt: 1 x 5-polige XLR-Buchse für Talkback
 SDI-Audioeingänge: 2 eingebettete Audiokanäle an allen SDI‑Eingängen
 SDI-Audioausgänge: 2 eingebettete Audiokanäle an allen SDI‑Ausgängen
 Timecode-Anschlüsse: Keine
 Referenzeingänge: Tri-Sync oder Black Burst
 Videoeingänge mit Resync: An allen 40 Eingängen
 Frameraten- und Formatwandler: An allen 40 Eingängen
 SDI-Aux-Ausgänge: Jeder beliebige der 24 SDI‑Ausgänge
 SDI-Vorschauausgänge: Jeder beliebige der 24 SDI‑Ausgänge
 SDI-Programmausgänge: Jeder beliebige der 24 SDI‑Ausgänge
 Downkonvertierte SDI-Programmausgänge: Keine
 Webcam-Ausgabe: 1 USB-C-Port unterstützt 720p oder 1080p mit PGM-Frameraten
 Anzahl der Multi Views: 4 x 3G-SDI
 Bedienpultanschluss: Ethernet. Direkte Verbindung zwischen Pult und Chassis oder über ein Netzwerk
 Interner Timecode-Generator: Ja
 Talkback: RJ45 für Fremd-Talkback‑Systeme
 Tally-Ausgang: Hinzugefügt via Ethernet-Verbindung mittels Blackmagic Design GPI und Tally Interface Gerät. (Nicht im Lieferumfang enthalten)
 Ethernet: Unterstützt 10/100/1000Base‑T
 Computer-Schnittstelle: 1 USB-C-Port unterstützt USB 3.1 Gen 1 (5 Gbit/s)

Normen:
 SD-Videonormen: Keine
 HD-Videonormen:
  720p/50; 720p/59,94; 720p/60
  1080i/50; 1080i/59,94; 1080i/60
  1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
 SDI-Konformität: SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A und B
 Videoabtastfrequenz: 4:2:2
 Farbgenauigkeit: 10 Bit
 Farbräume: REC 709
 Automatische SDI-Umschaltung: Automatische Erkennung von 1,5G-SDI und Level A oder Level B 3G‑SDI

Merkmale:
 Upstream-Keyer: 16
 Downstream-Keyer: 4
 Advanced Chroma Keyer: 16
 Super Source: 2
 Talkback-Unterstützung: Ja
 n-1-Unterstützung: Ja
 Linear/Luma-Keyer: 21
 Übergangs-Keyer (Stinger/DVE): 4 Stinger, 4 DVE
 Gesamtanzahl der Ebenen: 28
 Mustergeneratoren: 21
 Farbgeneratoren: 2
 Bedienpult bzw. -panel: Frontblende fürs Mischen im Notfall, Bediensoftware oder optionales Hardware‑Bedienpult
 Routingfähige Fenster: 64
 Tally: Rotes Licht für Programm- und grünes für Vorschauanzeige
Kennungen für Quellfenster: Ja

Multi View Monitoring:
 Multi View Monitoring: 4 Multi View konfigurierbar für 16, 13, 10, 7 oder 4 Ansichten. Einschließlich fürs Monitoring von Programm, Vorschau, Eingaben, Media Playern, DSK, Clean-Feed mit optionalen Kennungen und Audiopegelmetern
 Multiview-Videonorm: HD
 Mindestauflösung des Bildschirms: 1366 x 768

Media Player:
 Media Player: 4
 Kanäle: Füll- und Keysignale für jeden Media Player
 Media Pool Kapazität für Standbilder: 60
 Media Pool Kapazität für Clips: 4x bis zu 1080p/60
 Media Player Clip-Länge in 720 HD: 1200 Frames
 Media Player Clip-Länge in 1080 HD: 600 Frames
 Media Pool Standbildformate: PNG, TGA, BMP, GIF, JPEG und TIFF
 Media Pool Videodateiformat: TGA-Sequenz
 Media Pool Audio-Dateiformat: WAV, MP3 und AIFF

Bildschirme:
 Frontblende: Integrierter 5-Zoll-LCD-Monitor für Video, 10 LED-Tasten fürs Setup und Mischen im Notfall, 8 Quelltasten, 4 Übergangstasten, 6 Tasten zur Talkback-Auswahl und zum Mischen, 1 Menüdrehregler, 1 Set-Taste, 1 Taste zum Sperren der Frontblende

Verarbeitung:
 Anrufverzögerung: < 10 Zeilen
 Audiomixer:
  Tonmischer mit 156 Kanälen
  Wählbares On/Off/Audio-Follow‑Video: Pegel- und Spitzenpegelmessung
  Hauptverstärkungsregler
  Parametrischer 6-Band-EQ, Dynamiksteuerung einschl. Expander, Gate, Kompressor und Limiter
 Downkonvertierung: Keine

Software:
 Bediensoftware inbegriffen: Kostenlos inbegriffenes ATEM Software Control Panel für Mac 11.11 Big Sur, Mac 12 Monterey oder höher und für Windows 10 oder 11
 Softwareupdates: Über direkt an Mac-OS oder Windows-Computer angeschlossene USB-Verbindung oder via Ethernet. ATEM Setup Dienstprogramm inbegriffen
 Konfiguration: Erfolgt per ATEM Software Control Panel. Die IP-Adresse des ATEM Mischers wird jedoch mittels ATEM Switcher Utility über den USB-Anschluss am Gehäuse konfiguriert

Strombedarf:
 Stromversorgung: 1 integriertes 100–240 V AC‑Netzteil
 Energieverbrauch: 147W

Physische Installation:
 Physische Installation: 2 HE Rackgehäuse

Lieferumfang:
1x ATEM 4 M/E Constellation HD
1x Startermappe mit QR-Code zum Download der Software
