Blackmagic Design SDI Expander 8x12G

Der Blackmagic Design SDI Expander 8x12G ist eine leistungsstarke Lösung, die speziell für die nahtlose Integration von traditionellen 12G-SDI-Geräten in moderne 100GbE SMPTE-2110 IP-Systeme entwickelt wurde. Dieses 1-HE-Gerät ermöglicht die gleichzeitige bidirektionale Konvertierung von acht 12G-SDI-Eingängen zu SMPTE 2110 IP und von acht SMPTE 2110 IP-Signalen zu 12G-SDI-Ausgängen.

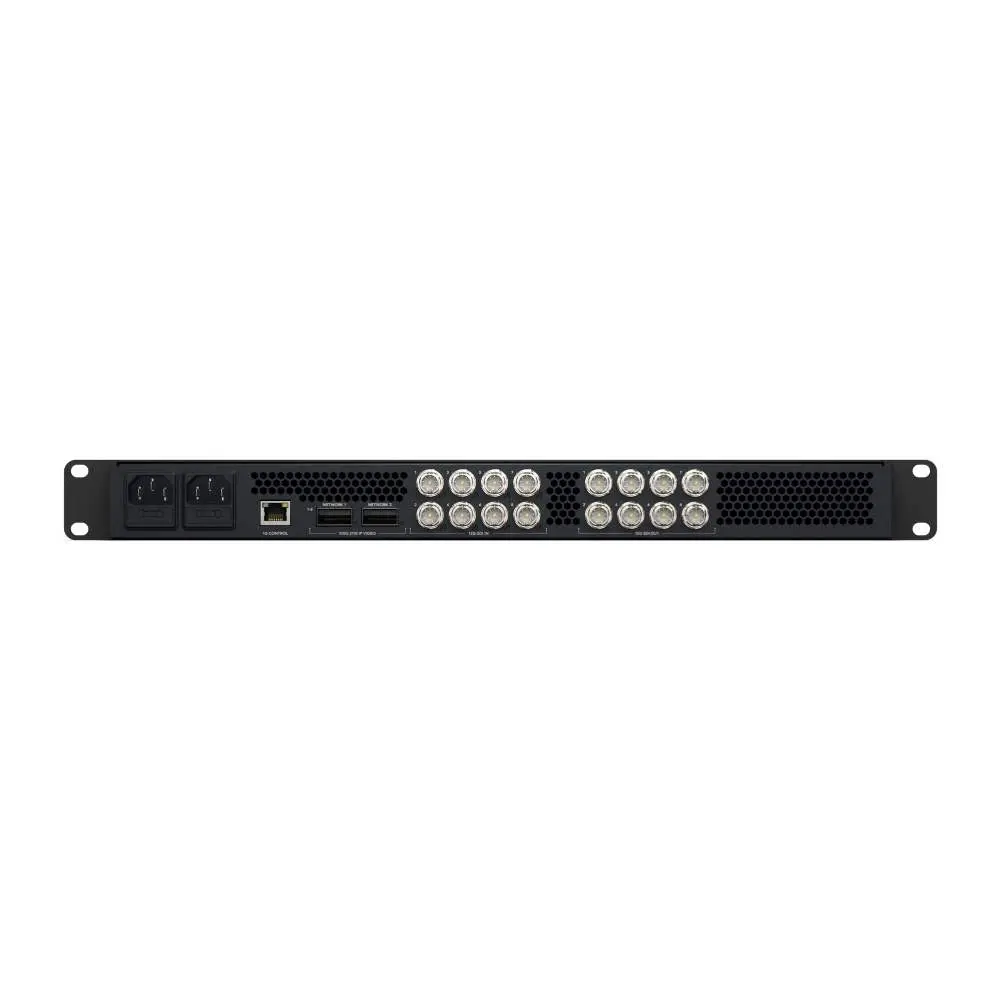

Für maximale Betriebssicherheit und unterbrechungsfreie Signalübertragung verfügt der SDI Expander über duale 100GbE QSFP28-Anschlüsse, die SMPTE ST 2022-7 Redundanz unterstützen. Zusätzlich gewährleisten zwei redundante AC-Stromeingänge eine zuverlässige Stromversorgung, was ihn ideal für kritische Broadcast-Umgebungen macht.

Die Bedienung und Überwachung erfolgt bequem über ein 2,2 Zoll großes LCD-Farbdisplay an der Vorderseite des Geräts, ergänzt durch ein 3-Tasten-Bedienfeld und einen Drehregler. Der Expander unterstützt eine breite Palette von Videoformaten, darunter SD, HD und Ultra HD bis zu 4K60 (2160p60), und verarbeitet 10-Bit 4:2:2 YUV SDI-Farben. Pro 2110 IP-Videostream werden zudem 16 eingebettete Audiokanäle unterstützt.

Neben den Video- und IP-Anschlüssen bietet das Gerät einen 1G RJ45 Ethernet-Anschluss für NMOS-Steuerung (IS-04, IS-05) sowie einen USB-C-Anschluss für Firmware-Updates und lokale Konfiguration. Die umfassende SMPTE-Konformität, einschließlich 2110-20, 2110-21, 2110-30 und 2110-40, stellt die Kompatibilität in professionellen IP-Infrastrukturen sicher.

Technische Daten:

• Videoeingänge: 8 x 12G-SDI
• Videoausgänge: 8 x 12G-SDI
• IP-Anschlüsse: 2 x 100GbE QSFP28 (SMPTE 2110)
• Steuerung: 1 x 1G RJ45 Ethernet (NMOS), 1 x USB-C
• Rack-Einheit: 1 RU
• Videoformate: SD, HD, Ultra HD bis 2160p60 (4K60)
• SDI Farbtiefe: 10-Bit 4:2:2 YUV
• Audio: 16 eingebettete Kanäle pro 2110 IP-Stream
• Redundanz: SMPTE ST 2022-7, duale AC-Stromeingänge
• Frontpanel-Display: 2,2″ (5,6 cm) Farbdisplay
