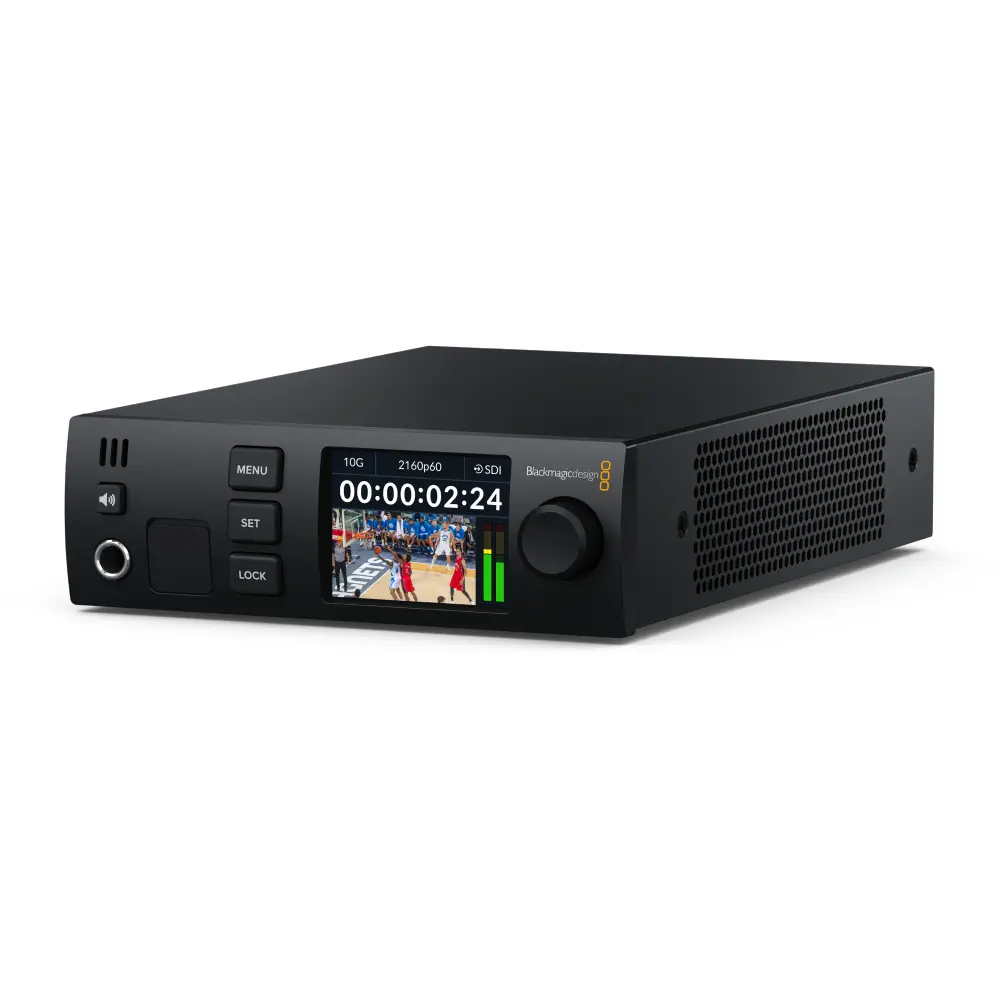

Blackmagic Design 2110 IP UpDownCross 12G
Art.Nr. |
BM-CONVNVIPJ/STD/12G |

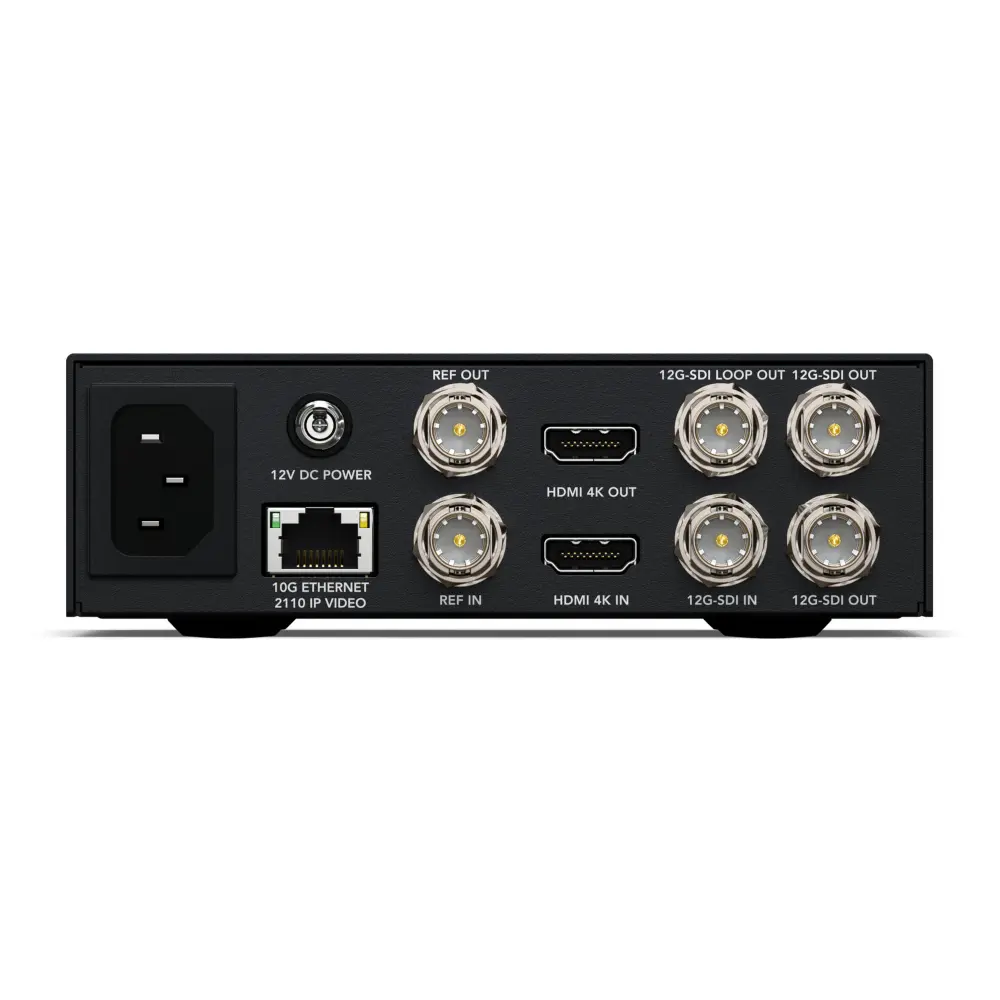

Der Blackmagic Design 2110 IP UpDownCross 12G ist ein professioneller Standards‑Wandler, der zwischen Geräten mit SMPTE‑2110 IP‑Video, 12G‑SDI und HDMI Schnittstellen vermitteln kann und damit SD, HD und Ultra HD Formate unterstützt. Er bietet einen 12G‑SDI Eingang inklusive Loop‑Out, zwei 12G‑SDI Ausgänge, einen HDMI Eingang und Ausgang, sowie einen 10G Ethernet‑Port für IP Video‑Übertragung.

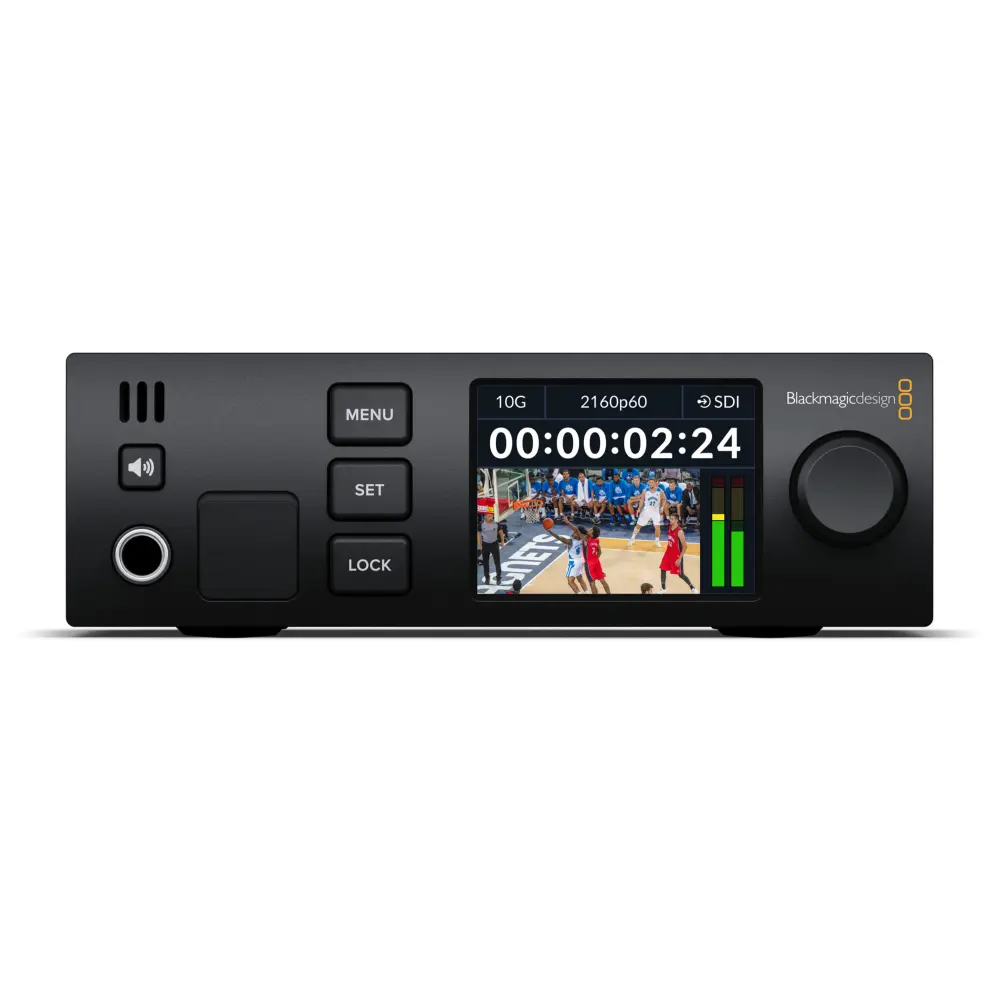

Das Gerät verfügt über Funktionen wie Re‑Sync über Referenzeingang, niedrige Latenz, hochwertige Videofilter für bessere Signalqualität bei langen Kabelstrecken und automatische Audioverzögerung zur Synchronisation von Bild und Ton. An der Frontseite befinden sich ein LCD Bedienpanel, Lautsprecher und Kopfhöreranschluss, sodass sich das Gerät direkt im Rack überwachen und bedienen lässt.
Technische Daten
Anschlüsse
SDI-Eingänge
1
SDI-Durchschleifausgänge
1
SDI-Ausgänge
2
SDI-Raten
SD, 1,5 G, 3 G, 6 G und 12 G
HDMI-2.0-Videoeingänge
1
HDMI-2.0-Videoausgänge
1
Eingaben / Ausgaben SMPTE‑2110
1 x 10G-Ethernet-Port
Eingaben / Ausgaben SMPTE ST 2110 IP Audio
16 eingebettete Audiokanäle in ST‑2110-IP-Video-Eingaben via 10G-Ethernet
SDI-Audioeingänge
16 eingebettete Audiokanäle
SDI-Audioausgänge
16 eingebettete Audiokanäle
HDMI-Audioeingänge
8 eingebettete Audiokanäle
HDMI-Audioausgänge
8 eingebettete Audiokanäle
Analoge Audioausgänge
1 x 6,35mm-Kopfhörerbuchse
Reference In
1
Referenzausgang
1
Ethernet
Ethernet unterstützt 10/100/1000/10G Base-T für SMPTE-2110-IP-Videoein- und -ausgaben, die Konfiguration und Softwareupdates
Computer-Schnittstelle
USB-C für Konfiguration und Produktsoftware-Updates
Videonormen
SD-Videonormen
525i/59,94 NTSC; 625i/50 PAL
2K-Videonormen
720p/50; 720p/59,94; 720p/60
1080i/50; 1080i/59,94; 1080i/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60,
1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30
Ultra-HD-Videonormen
2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60
1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30
4K-Videonormen
4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/47,95 DCI; 4Kp/48 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI; 4Kp/60 DCI
SMPTE-Konformität
SMPTE 259M; SMPTE 274M; SMPTE 292M; SMPTE 296M; SMPTE 424M; SMPTE 425M Level A und B; SMPTE 2036‑1; SMPTE 2048‑1; SMPTE 2081‑10; SMPTE 2081‑11; SMPTE 2081‑12; SMPTE 2082‑10; SMPTE 2082‑11; SMPTE 2082‑12 und SMPTE ST2108‑1
Unterstützte SDI-Metadaten
RP 188/SMPTE 12M-2 und Closed Captioning
Audioabtastung
Standard-Fernsehabtastrate von 48 kHz und 24 Bit
Farbgenauigkeit
8- und 10-Bit-RGB 4:4:4 in allen Modi bis 1080p/30 sowie 8- und 10-Bit-YUV 4:2:2 in allen Modi
Farbräume
Rec. 601, Rec. 709, Rec. 2020
HD-Videonormen für HDMI
720p/50; 720p/59,94; 720p/60
1080i/50; 1080i/59,94; 1080i/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60
Ultra-HD-Videonormen für HDMI
2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60
4K-Videonormen für HDMI
4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/47,95 DCI; 4Kp/48 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI and 4Kp/60 DCI.
HDMI-Farbgenauigkeit
4:2:2
HDMI-Farbraum
YUV
Audio
Local Audio Monitoring
Lautsprecher an der Frontblende mit Ein- und Austaste sowie 1 x 6,35mm-Kopfhörerbuchse
IP-Videokonformität
SMPTE 2110-20 (Unkomprimiertes Video)
IGMP v2
SMPTE 2110-21 (Traffic-Shaping)
Sender: Narrow
Empfänger: Narrow, Wide Synchronous, Asynchronous
SMPTE 2110-30 (PCM)
Audio-Konformität: Stufe C
SMPTE 2110-40 (Zusatzdaten)
Voller Zugriff auf den gesamten SMPTE-Zusatzdatenstrom. Inklusive RP 188/SMPTE 12M-2, geschlossene Untertitel und statische HDR-Metadaten
Codec
Blackmagic IP10 Codec zur Konvertierung von 2160p/59,94 und 2160p/60 in 10G-2110-IP-Video
Precision Time Protocol (PTP)
IEEE 1588-2008 (PTP v2)
ST 2059-1
ST 2059-2
NMOS IS-04: Erkennung und Registrierung
v1.3.2
Peer-to-Peer über mDNS/DNS-SD‑
NMOS IS-05 Verbindungsverwaltung
v1.1.2
NMOS BCP-002-01
Natürliche Gruppierung
NMOS BCP-004-01
Empfängerkapazität
Lieferumfang
1x Blackmagic 2110 IP UpDownCross 12G
1x Startermappe mit QR-Code zum Download der Software
