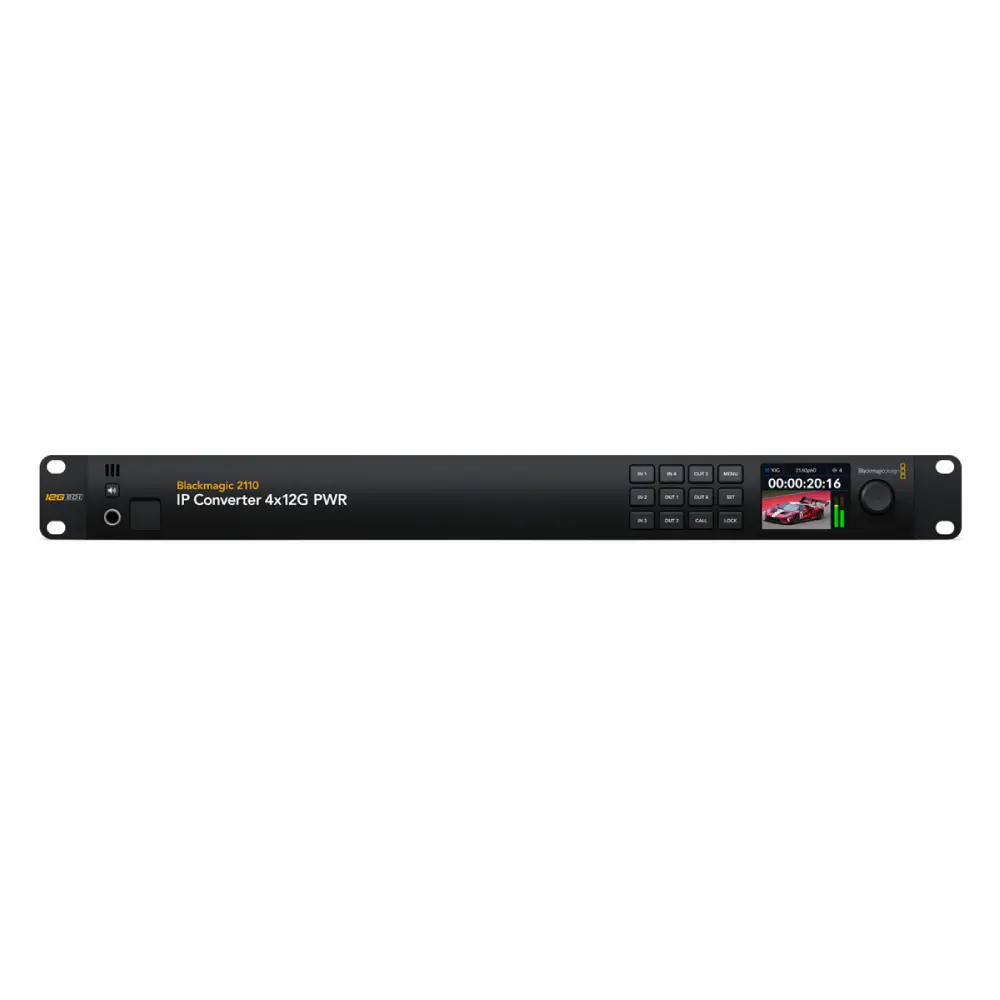

Blackmagic Design 2110 IP Converter 4x12G PWR

Der Blackmagic Design 2110 IP Converter 4x12G PWR ist ein professioneller Broadcast‑Converter, mit dem man 12G‑SDI‑Geräte nahtlos in SMPTE‑2110-IP‑Videonetzwerke integrieren kann. In einem schlanken 1‑HE‑Format vereint er vier bidirektionale 12G‑SDI ↔ SMPTE‑2110 Kanäle über 10G‑RJ45‑Ports, die zusätzlich als PoE++‑Stromquelle dienen können – ideal, um angeschlossene Kameras oder Geräte direkt über Netzwerkkabel mit Strom zu versorgen.

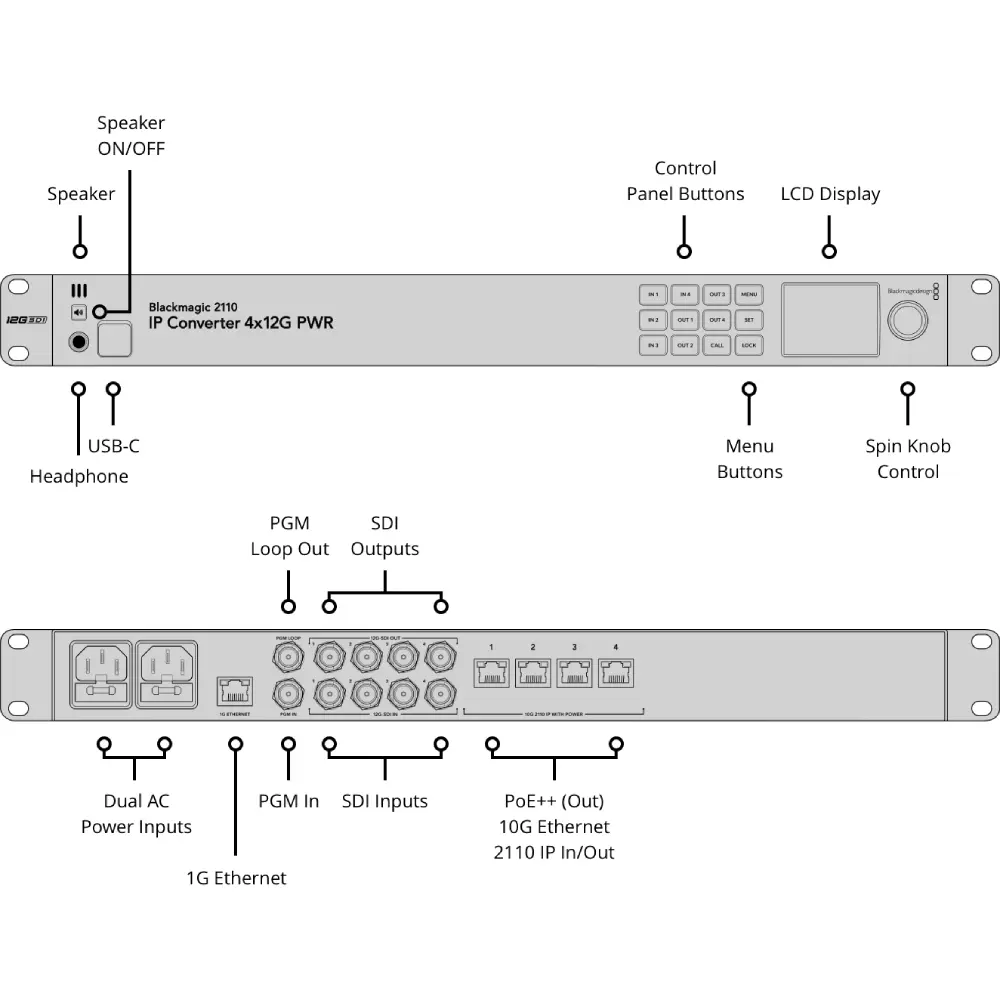

Jeder Kanal verfügt über einen 12G‑SDI‑Eingang und -Ausgang, und zusätzlich gibt es einen Program‑Return‑Eingang, der das Signal auf alle Kanäle zurückspielt. Der Converter unterstützt alle gängigen Videoformate bis Ultra HD / 4K bei 60 fps und bietet umfangreiche Unterstützung für SMPTE‑2110 (Video, Audio, Zusatzdaten) sowie Synchronisation über PTP und NMOS‑Protokolle. In der Front befindet sich ein Bedienpanel mit farbigem Display, Tasten und Drehregler zur direkten Konfiguration.

Kurz gesagt: Der 2110 IP Converter 4x12G PWR ist eine leistungsfähige und platzsparende Lösung, um klassische 12G‑SDI‑Workflows in moderne IP‑Infrastruktur zu transformieren – inklusive Stromversorgung über Ethernet zur weiteren Vereinfachung von Studio-Setups.

Technische Daten

Anschlüsse

SDI-Eingänge insgesamt

5

SDI-Videoeingänge

4

Eingänge fürs SDI-Hauptprogramm

1

SDI-Ausgänge insgesamt

5

SDI-Videoausgänge

4

Ausgänge fürs SDI-Hauptprogramm

1 Durchschleifausgang

SDI-Raten

270 Mbit; 1,5 G; 3 G; 6 G; 12 G

Eingänge für SMPTE ST-2110 IP Video

Vier 10G-Ethernet-Ports

Ausgänge für SMPTE ST-2110 IP Video

Vier 10G-Ethernet-Ports

Analoge Audioausgänge

1 x 6,35mm-Kopfhörerbuchse

SDI-Audioeingänge

16 eingebettete Audiokanäle am SDI-Eingang

SDI-Audioausgänge

16 eingebettete Audiokanäle am SDI-Durchschleifausgang

Eingänge für SMPTE ST-2110 IP Audio

16 eingebettete Audiokanäle in ST-2110-IP-Video-Eingaben via 10G-Ethernet

Ausgänge für SMPTE ST-2110 IP Audio

16 eingebettete Audiokanäle in ST-2110-IP-Video-Eingaben via 10G-Ethernet

Multirate-Unterstützung

Automatische Erkennung von SD, HD, Ultra HD und 4K

Reclocking

Ja

Ethernet

4 x 10 Gbit/s PoE++-RJ45-Verbinder unterstützen 10/100/1000/10GBase-T für SMPTE-2110-IP-Videoein- und -ausgabe PoE++ dient ausschließlich der Stromversorgung von angeschlossenen PoE-Geräten wie Blackmagic Kameras und Konverter.

1 x 10 Gbit/s RJ45-Verbinder unterstützt 10/100/1000GBase-T für SMPTE für Konfiguration und Produktsoftware-Updates

Computer-Schnittstelle

1 USB-C-3.0-Port für Konfiguration und Produktsoftware-Updates

SDI-Videonormen

HD-Videonormen

720p/50; 720p/59,94; 720p/60

1080i/50; 1080i/59,94; 1080i/60

1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60

1080PsF/25; 1080PsF/29,97; 1080PsF/30

Ultra-HD-Videonormen

2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60

4K-Videonormen

4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/47,95 DCI; 4Kp/48 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI und 4Kp/60 DCI.

SDI-Konformität

SMPTE 292M; SMPTE 296M; SMPTE 424M; SMPTE 425M; SMPTE 2081‑1; SMPTE 2081‑10; SMPTE 2082‑1; SMPTE 2082‑10; SMPTE 2084; SMPTE 2108‑1; SMPTE ST2110‑20; SMPTE ST2110‑21; SMPTE ST2110‑30; SMPTE ST2110‑40.

SDI-Videoraten

SDI-Videoanschlüsse sind zwischen Standard Definition und 720p, 1080i, 1080p, 2K DCI, Ultra HD und 4K DCI umschaltbar

SDI-Farbgenauigkeit

4:2:2

SDI-Farbraum

YUV

Automatische SDI-Umschaltung

Automatische Erkennung von SD, HD, 2K DCI, Ultra HD und 4K DCI Automatische Erkennung von Level A und Level B am 3G-SDI-Eingang und am 3G-SDI-Ausgang vom Benutzer auswählbar

IP-Videokonformität

SMPTE 2110-20 (Unkomprimiertes Video)

IGMP v2

SMPTE 2110-21 (Traffic-Shaping)

Sender: Narrow

Empfänger: Narrow, Wide Synchronous, Asynchronous

SMPTE 2110-30 (PCM)

Audio-Konformität: Stufe C

SMPTE 2110-40 (Zusatzdaten)

Voller Zugriff auf den gesamten SMPTE-Zusatzdatenstrom. Inklusive RP 188/SMPTE 12M-2, geschlossene Untertitel und statische HDR-Metadaten

Codec

Blackmagic IP10 Codec zur Konvertierung von 12G-SDI-Raten in 10G-2110-IP-Video

Precision Time Protocol (PTP)

IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2

NMOS IS-04: Erkennung und Registrierung

v1.3.2

Peer-to-Peer über mDNS/DNS-SD

NMOS IS-05 Verbindungsverwaltung

v1.1.2

NMOS BCP-002-01

Natürliche Gruppierung

NMOS BCP-004-01

Empfängerkapazität

Lieferumfang

1x Blackmagic 2110 IP Converter 3x3G

1x Schnellstartanleitung mit QR-Code zum Softwaredownload
