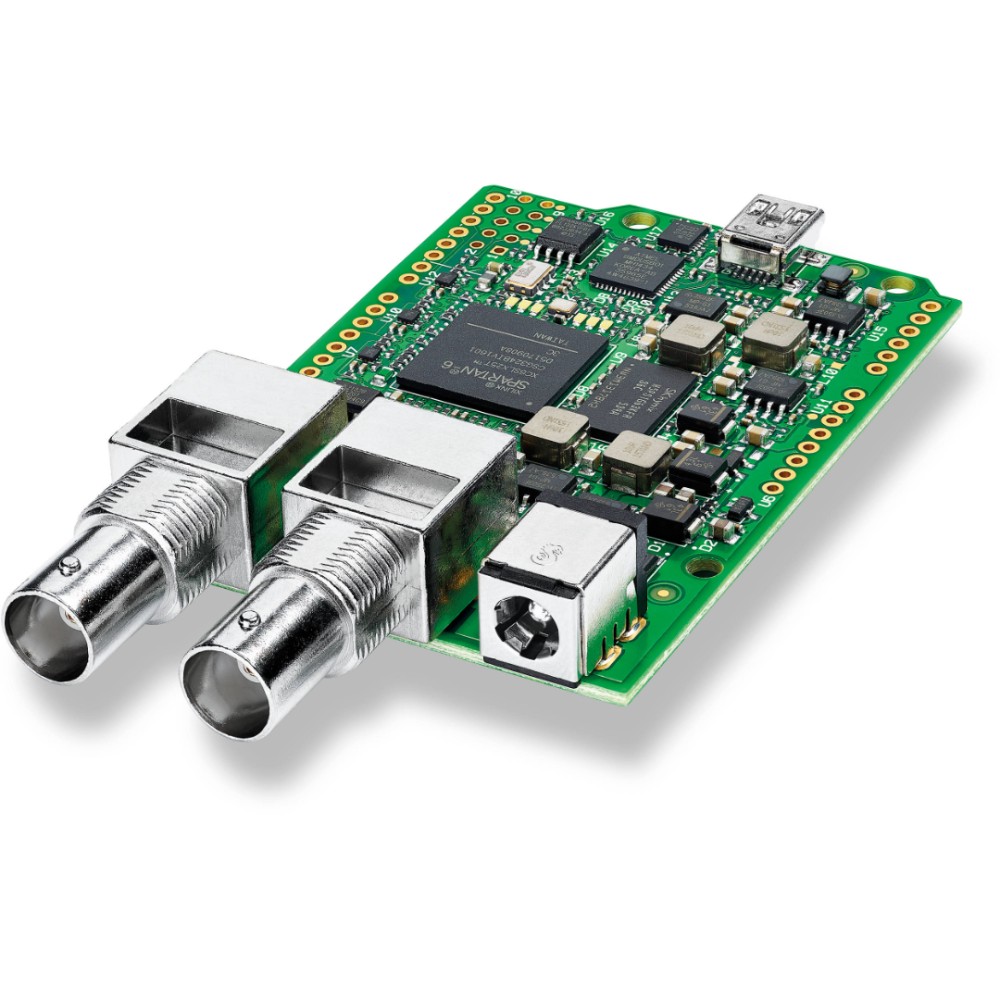

Blackmagic Design 3G-SDI Shield for Arduino

Das Blackmagic Design 3G-SDI Shield for Arduino ist eine Entwicklungsplatine, die speziell für die Erweiterung von Arduino-Boards konzipiert wurde. Es ermöglicht Anwendern, maßgeschneiderte Kamera-Steuerungseinheiten (CCU) oder Broadcast-Automatisierungslösungen zu entwickeln. Durch die Anbindung an jedes Arduino-Board mit R3-Footprint, wie beispielsweise das Arduino UNO, können Entwickler die Leistungsfähigkeit des Arduino nutzen, um komplexe Steuerungsaufgaben zu realisieren.

Das Shield integriert Kamerasteuerungsbefehle direkt in den 3G-SDI-Link. Es ist kompatibel mit Blackmagic Studio-Kameras und URSA Mini Kameras und nutzt das Blackmagic SDI Control Protocol für die Kommunikation über SDI-Kabel. Dies vereinfacht die Einrichtung erheblich, da keine zusätzlichen Peripheriegeräte für die Steuerung benötigt werden.

Mit einem SDI-Eingang und einem SDI-Ausgang bietet das Shield eine direkte Schnittstelle für Videostreams. Die Kommunikation mit dem Arduino erfolgt über die I2C-Busschnittstelle. Das Shield versorgt zudem das angeschlossene Arduino-Board mit Strom und verfügt über einen USB-Anschluss für Software-Updates, was die Wartung und Weiterentwicklung erleichtert.

Zu den unterstützten Steuerungsfunktionen über SDI gehören Tally, Gain, Detail, Shutter, Zoom, Fokus, Iris, Pedestal, Farbabgleich, Kontrast, Farbton und Sättigung. Dies ermöglicht eine umfassende Fernsteuerung der Kamerafunktionen und die Erstellung dynamischer Hardware-Controller für präzise Kameraanpassungen.

Dieses Shield bietet eine kostengünstige und offene Plattform für Broadcast-Ingenieure, Software- und Hardware-Entwickler sowie Filmemacher, die individuelle und erweiterte Kamerasteuerungslösungen realisieren möchten. Es unterstützt eine verbesserte Synchronisation und Befehlsausführung.

Technische Daten:

• Anschlusstyp: 3G-SDI
• SDI-Eingänge: 1
• SDI-Ausgänge: 1
• Kompatibilität: Arduino-Boards mit R3-Footprint, Blackmagic Studio-Kameras, URSA Mini
• Steuerungsprotokoll: Blackmagic SDI Control Protocol
• Busschnittstelle: I2C
• Automatische Operation (ohne SDI-Eingang): 1080i59.94
• Unterstützte Steuerungen (via SDI): Tally, Gain, Detail, Shutter, Zoom, Fokus, Iris, Pedestal, Farbabgleich, Kontrast, Farbton, Sättigung
• Stromversorgung: Versorgt das Arduino-Board
• Software-Update: Via USB-Anschluss

Lieferumfang:

• 1 x Blackmagic Design 3G-SDI Arduino Shield
• 4 x Stapelbare Header (zwei 8-polig, ein 10-polig, ein 6-polig)
