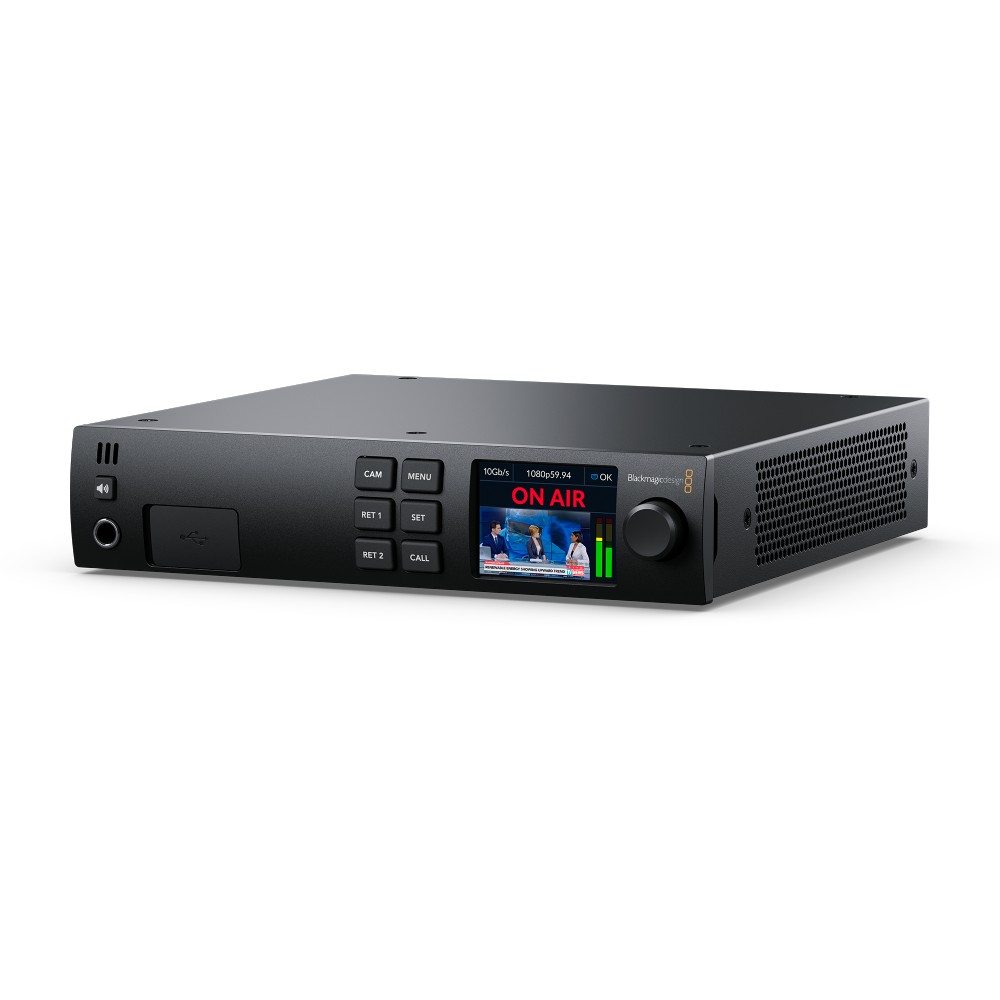

Blackmagic Design Studio Converter

Der Blackmagic Design Studio Converter (Modell CINSTUDMFT/H/SC) ist eine zentrale Lösung für professionelle Studio- und Live-Produktionsumgebungen. Er ermöglicht eine SMPTE-Faser-ähnliche Einrichtung über ein einziges, kostengünstiges 10G-Ethernet-Kabel. Dieses System vereinfacht nicht nur die Verkabelung erheblich, sondern versorgt die angeschlossene Kamera auch direkt über Power over Ethernet (PoE), wodurch eine separate Stromquelle an der Kamera überflüssig wird.

Mit dem Studio Converter werden Video-, Audio-, Talkback-, Tally- und Kamerasteuerungssignale über eine einzige Ethernet-IP-Verbindung gebündelt. Dies führt zu einem aufgeräumten Arbeitsplatz und einer vereinfachten Einrichtung, was ihn zu einer effizienten Alternative zu traditionellen SMPTE-Faserlösungen macht. Er ist ideal für den Einsatz in Live-Produktionen und professionellen Studios, insbesondere zur Anbindung einer Blackmagic Studio Camera 4K Pro an einen ATEM-Mischer oder für Remote-Kamera-Setups, die Strom und Daten über ein einziges Kabel benötigen.

Das Gerät unterstützt eine breite Palette von HD- und Ultra HD-Videostandards, darunter 1080p und 2160p mit Bildraten bis zu 60 fps. Die Videoabtastung erfolgt in 4:2:2 mit einer Farbtiefe von 10-bit und unterstützt die Farbräume REC 709 und REC 2020. Für die Audioverarbeitung werden 48kHz und 24-bit Sampling verwendet. Ein integriertes 2,2-Zoll-Farb-LCD ermöglicht die direkte Überwachung, während die Steuerung über sieben Tasten und einen Drehregler erfolgt.

Der Studio Converter verfügt über zwei SDI-Videoeingänge und -ausgänge sowie einen SDI-Monitorausgang. Für die Kommunikation sind analoge Programmaudio-Eingänge, ein Kopfhöreranschluss und Talkback-Audio über SDI-Kanäle 13/14 (Engineering) und 15/16 (Production) sowie einen RJ-45 Talkback-Anschluss vorhanden. Zeitcode- und Referenzanschlüsse (Tri-Sync oder Black Burst) sind ebenfalls integriert, um eine präzise Synchronisation zu gewährleisten.

Die Stromversorgung erfolgt über ein eingebautes Netzteil mit einem Eingangsspannungsbereich von 100-240V AC. Der maximale Stromverbrauch beträgt 40W zuzüglich des Verbrauchs der angeschlossenen Kamera. Das Gerät ist für Betriebstemperaturen von 0° bis 45° C ausgelegt und kompatibel mit Mac (ab 10.15 Catalina) und Windows (ab 10, 64-bit) Betriebssystemen.

Technische Daten:

• SDI-Raten: 1.5G, 3G, 6G, 12G
• Ethernet-Anschlüsse: 1x 10Gb/s PoE RJ-45 (Kamera), 1x 1Gb/s RJ-45 (Steuerung/Updates)
• Video-Abtastung: 4:2:2
• Farbtiefe: 10-bit
• Farbräume: REC 709, REC 2020
• Audio-Abtastung: 48kHz, 24-bit
• Display: 2,2-Zoll-Farb-LCD
• Stromversorgung: 100-240V AC
• Max. Stromverbrauch: 40W (plus Kamera)
• Betriebstemperatur: 0° bis 45° C
