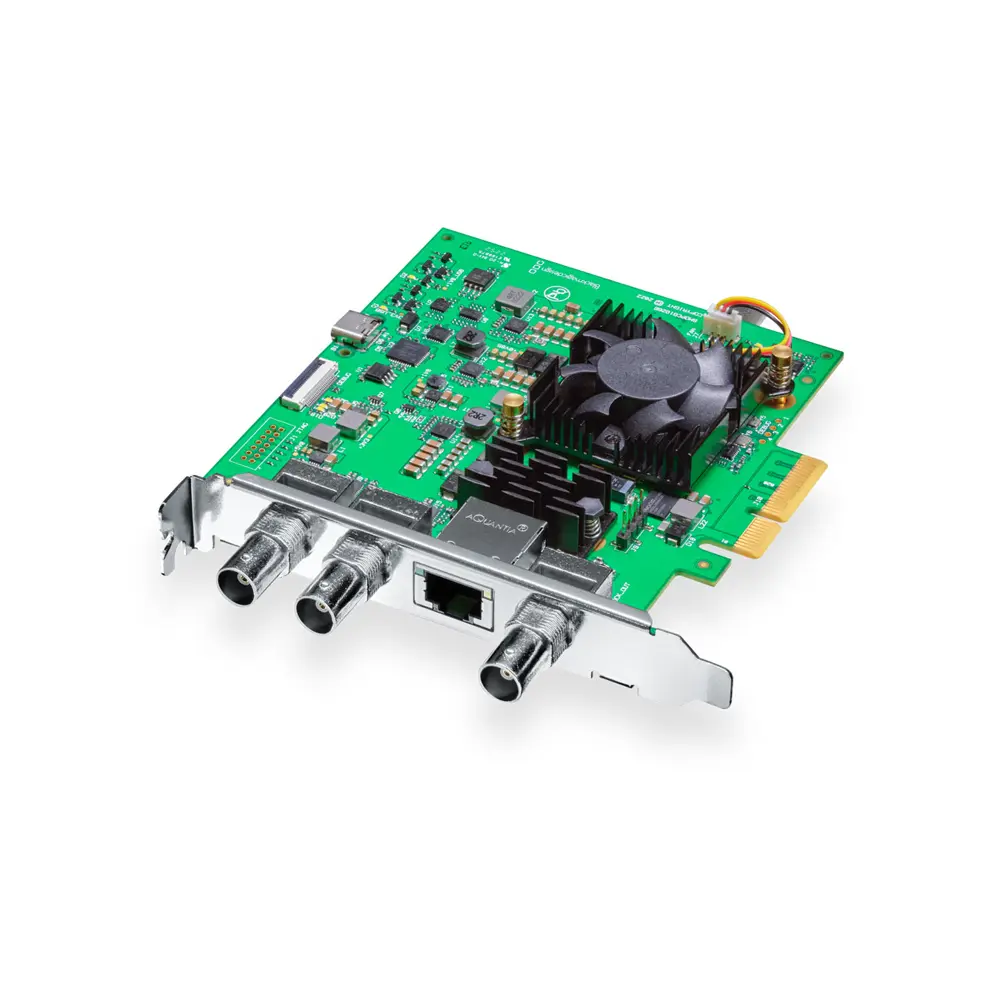

Blackmagic Design DeckLink IP/SDI HD

Die Blackmagic Design DeckLink IP/SDI HD ist eine flexible PCIe-Videokarte, die sowohl moderne IP-basierte SMPTE-2110-Workflows als auch klassische 3G-SDI-Signalwege unterstützt. Sie wurde entwickelt, um hybride Broadcast- und Studio-Umgebungen zu ermöglichen, in denen bestehende SDI-Infrastruktur schrittweise auf IP-Technologie erweitert oder damit kombiniert werden soll.

Über ihren 10-Gigabit-Ethernet-Port können HD-Videosignale bis 1080p60 über IP gesendet und empfangen werden, während der integrierte 3G-SDI-Anschluss gleichzeitig traditionelle SDI-Geräte wie Kameras, Monitore oder Router einbindet. Dadurch eignet sich die Karte ideal als Schnittstelle zwischen alten und neuen Produktionssystemen. Die präzise Synchronisation über PTP sorgt zudem für framegenaues Arbeiten innerhalb eines IP-Netzwerks.

Mit Unterstützung hochwertiger Farbtiefen und professioneller Farbräume liefert die DeckLink IP/SDI HD eine exzellente Bildqualität für Live-Regie, Medienserver, Grafiksysteme oder automatisierte Playout-Prozesse. Ihre aktive Kühlung und robuste Bauweise gewährleisten dabei einen zuverlässigen Dauerbetrieb auch unter hoher Last.

Insgesamt bietet die DeckLink IP/SDI HD eine leistungsstarke, zukunftssichere Lösung für Produktionsumgebungen, die IP- und SDI-Technologie kombinieren möchten, ohne auf Qualität oder Flexibilität zu verzichten.

Technische Daten

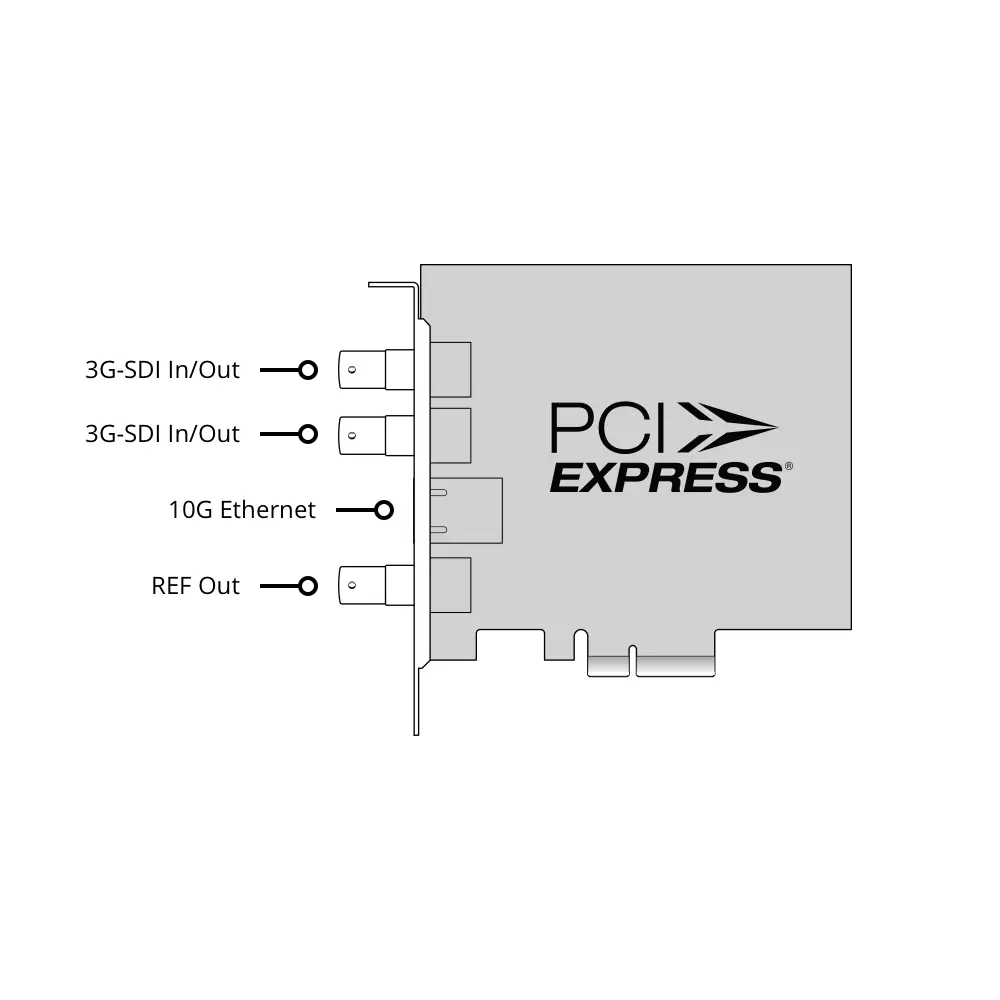

Anschlüsse

SDI-Anschlüsse

2 bidirektionale 12 Bit SD/HD-Anschlüsse unabhängig als Ein- oder Ausgang konfigurierbar

16 Audiokanäle eingebettet in SD und HD

10G-Ethernet-Port

1 x 10GBase-T

10G-Ethernet unterstützt 2 Eingabekanäle und 2 Ausgabekanäle, jeweils bis 1080p/60 mit 16 Audiokanälen

Sync-Ausgang

Für Tri-Sync oder Black Burst

Computer-Schnittstelle

PCI Express mit 4 Lanes Generation 2, kompatibel mit 4-, 8- und 16-Lane PCI-Express-Steckplätzen

Unterstützte Codecs

AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, ‑DNxHR und DNxHD,‑ Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, unkomprimiertes 8 Bit 4:2:2, unkomprimiertes 10 Bit 4:2:2, unkomprimiertes 10 Bit 4:4:4

Software

Inbegriffene Software

Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility und Blackmagic Treiber für Mac OS und Windows Media Express, Blackmagic Desktop Video Utility und Blackmagic Treiber für Linux

Produktsoftware-Upgrade

In die Softwaretreiber integrierte Firmware wird beim Systemstart oder über Updater-Software geladen

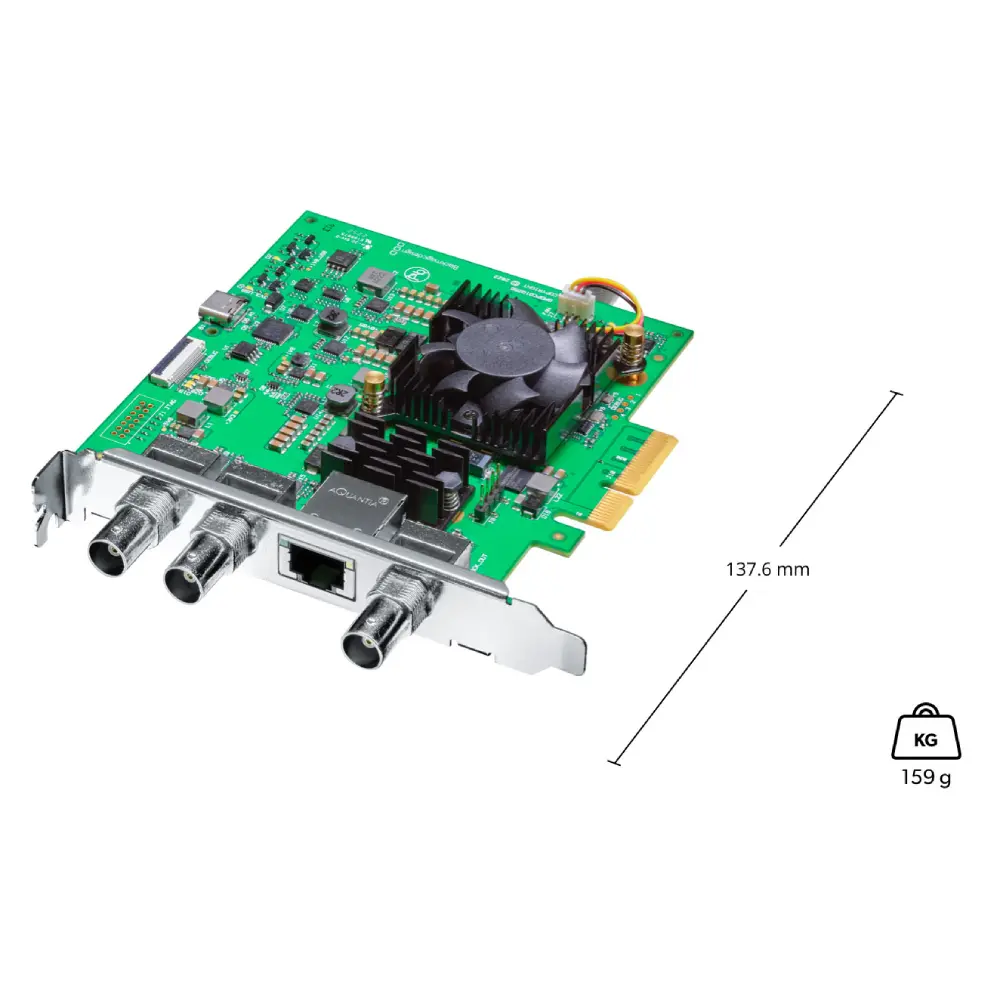

Physische Installation

PCI Express 4 Lane Generation 2, kompatibel mit 4- und 8-Lane PCI-Express-Steckplätzen für Mac OS, Windows und Linux. Mac-OS-Systeme erfordern einen Mac-Pro-Computer mit PCI-Express-Steckplätzen. Bitte sehen Sie die vollständigen Systemanforderungen auf den Support-Seiten ein

Videonormen

SD-Videonormen

525i/59,94 NTSC; 625i/50 PAL

HD-Videonormen

720p/50; 720p/59,94; 720p/60

1080i/50; 1080i/59,94; 1080i/60

1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60

1080PsF/23,98*; 1080PsF/24*; 1080PsF/25*; 1080PsF/29,97*; 1080PsF/30*

* Nur PsF SDI

SDI-Konformität

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M, Level A und B ITU‑R BT,656 und ITU‑R BT,601.

Unterstützte SDI-Metadaten

RP 188/SMPTE 12M-2 und Closed Captioning

Audioabtastung

Standard-Fernsehabtastrate von 48 kHz und 24 Bit

Farbgenauigkeit

8-, 10- und 12-Bit-RGB 4:4:4 in allen Modi bis 1080p/30 sowie 8- und 10-Bit-YUV 4:2:2 in allen Modi

Farbräume

REC 601, REC 709, REC 2020

HDR-Unterstützung

Statisches HDR-Metadaten-Packing, HLG- und PQ-Transfermerkmale

IP-Videokonformität

SMPTE 2110-20 (Unkomprimiertes Video)

IGMP v2/v3

SMPTE 2110-21 (Traffic-Shaping)

Sender: Narrow

Empfänger: Narrow, Wide Synchronous, Asynchronous

SMPTE 2110-30 (PCM)

Audio-Konformität: Stufe C

SMPTE 2110-40 (Zusatzdaten)

Voller Zugriff auf den gesamten SMPTE-Zusatzdatenstrom. Inklusive RP 188/SMPTE 12M-2, geschlossene Untertitel und statische HDR-Metadaten

Precision Time Protocol (PTP)

IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2

NMOS IS-04: Erkennung und Registrierung

v1.3.2

Peer-to-Peer über mDNS/DNS-SD

NMOS IS-05 Verbindungsverwaltung

v1.1.2

NMOS BCP-002-01

Natürliche Gruppierung

NMOS BCP-004-01

Empfängerkapazität

Verarbeitung

Farbraumkonvertierung

Hardwarebasiert in Echtzeit

Echtzeit-Effekte

DaVinci Resolve, Final Cut Pro interne Effekte. Adobe Premiere Pro CC Mercury Playback Engine Effekte. Avid Media Composer interne Effekte

Lieferumfang

1x Blackmagic Design DeckLink IP/SDI HD
