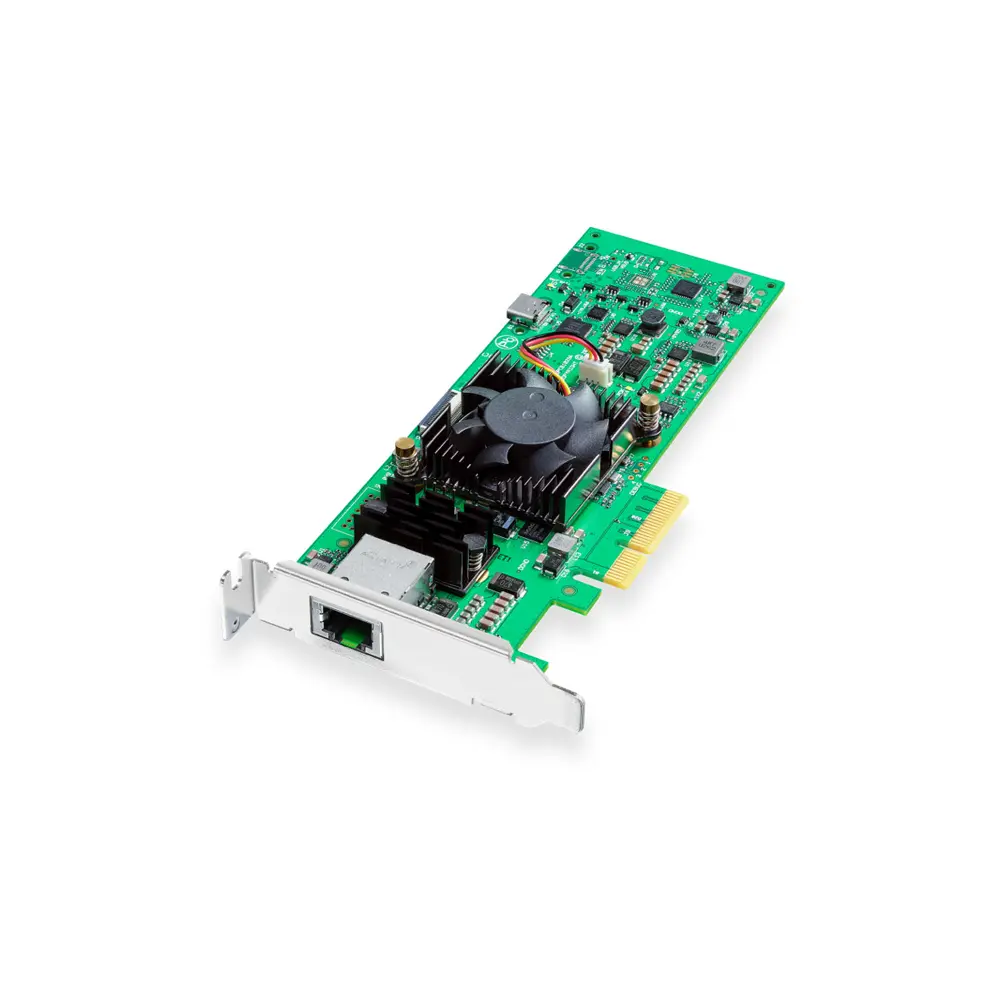

Blackmagic Design DeckLink IP HD

Die Blackmagic Design DeckLink IP HD ist eine professionelle PCIe-Videokarte, die speziell für moderne Broadcast-Umgebungen entwickelt wurde, in denen Videodaten nicht mehr über klassische SDI-Kabel, sondern über IP-Netzwerke übertragen werden. Sie ermöglicht die Verarbeitung von HD-Videosignalen nach dem SMPTE-2110-Standard und bietet dadurch eine zukunftssichere Lösung für Studios, Produktionssysteme und Live-Umgebungen, die auf flexible, netzwerkbasierte Signalwege setzen.

Die Karte verfügt über einen leistungsfähigen 10-Gigabit-Ethernet-Anschluss, über den sich Videodaten in Echtzeit senden und empfangen lassen. Sie unterstützt mehrere Kanäle gleichzeitig, sodass sowohl Aufnahme als auch Wiedergabe parallel möglich sind. Die DeckLink IP HD arbeitet mit allen gängigen HD-Formaten bis 1080p60 und eignet sich daher für eine Vielzahl professioneller Workflows, darunter Live-Regie, Medienserver, Grafiksysteme oder Playout-Automationen.

Mit der Unterstützung hochwertiger Farbtiefen und professioneller Farbräume liefert die Karte ein präzises, sauberes Bildsignal, das auch für anspruchsvolle Postproduktion und Farbkorrektur geeignet ist. Durch ihre Kompatibilität mit unkomprimiertem Video sowie gängigen Produktions-Codecs integriert sie sich nahtlos in bestehende Workflows.

Dank präziser Zeitsynchronisation über PTP arbeitet die DeckLink IP HD absolut framegenau und lässt sich problemlos mit anderen IP-basierten Geräten kombinieren. Die aktive Kühlung sorgt dafür, dass die Karte auch bei hoher Belastung stabil und zuverlässig funktioniert.

Insgesamt bietet die Blackmagic Design DeckLink IP HD eine kompakte, robuste und leistungsstarke Lösung für alle, die hochwertige HD-Signale in modernen IP-Produktionsumgebungen verarbeiten möchten. Sie ist ideal für professionelle Studios, Live-Produktionen oder Broadcast-Infrastrukturen, die eine flexible und effiziente Videotransmission über IP benötigen.

Technische Daten

Anschlüsse

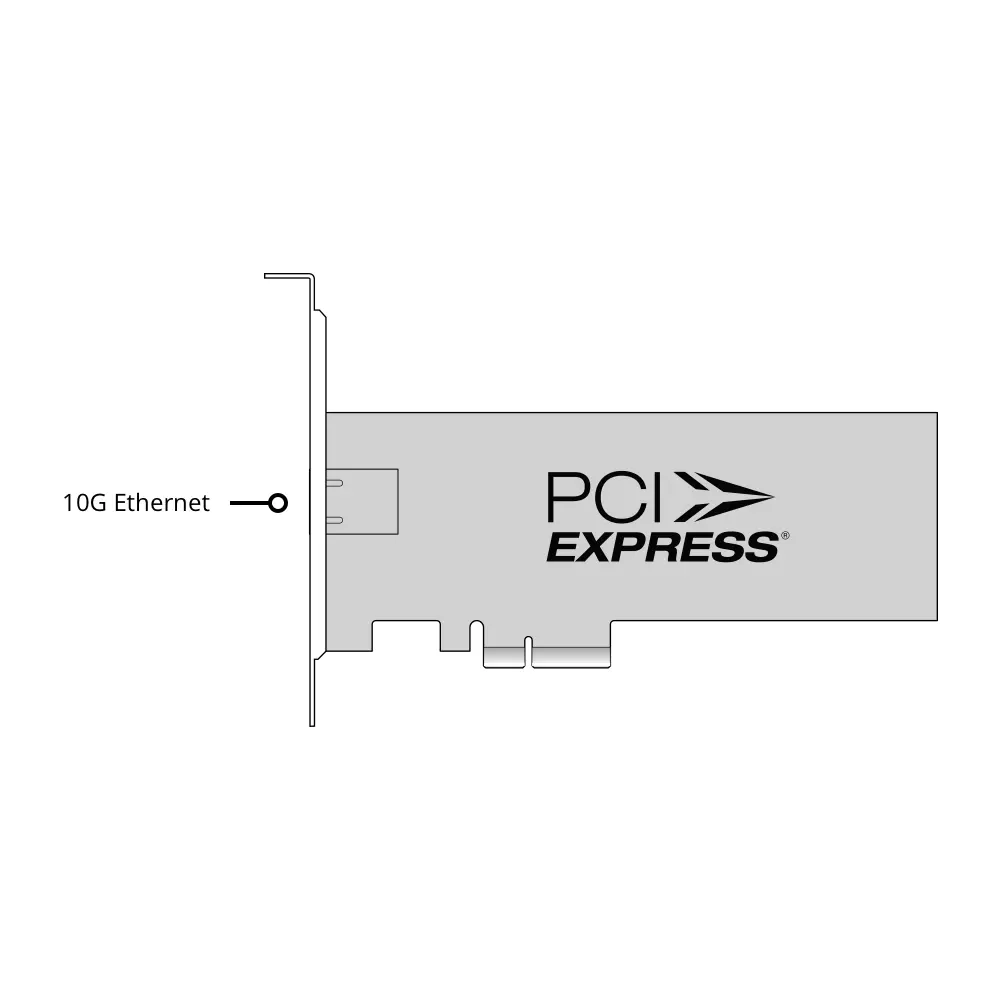

10G-Ethernet-Port

1 x 10GBase-T

10G-Ethernet unterstützt 2 Eingabekanäle und 2 Ausgabekanäle, jeweils bis 1080p/60 mit 16 Audiokanälen

Computer-Schnittstelle

PCI Express mit 4 Lanes Generation 2, kompatibel mit 4-, 8- und 16-Lane PCI-Express-Steckplätzen

Unterstützte Codecs

AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, ‑DNxHR und DNxHD,‑ Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, unkomprimiertes 8 Bit 4:2:2, unkomprimiertes 10 Bit 4:2:2, unkomprimiertes 10 Bit 4:4:4

Software

Inbegriffene Software

Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility und Blackmagic Treiber für Mac OS und Windows Media Express, Blackmagic Desktop Video Utility und Blackmagic Treiber für Linux

Produktsoftware-Upgrade

In die Softwaretreiber integrierte Firmware wird beim Systemstart oder über Updater-Software geladen

Physische Installation

PCI Express 4 Lane Generation 2, kompatibel mit 4- und 8-Lane PCI-Express-Steckplätzen für Mac OS, Windows und Linux. Mac-OS-Systeme erfordern einen Mac-Pro-Computer mit PCI-Express-Steckplätzen. Bitte sehen Sie die vollständigen Systemanforderungen auf den Support-Seiten ein

Videonormen

SD-Videonormen

525i/59,94 NTSC; 625i/50 PAL

HD-Videonormen

720p/50; 720p/59,94; 720p/60

1080i/50; 1080i/59,94; 1080i/60

1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60

Audioabtastung

Standard-Fernsehabtastrate von 48 kHz und 24 Bit

Farbgenauigkeit

8-, 10- und 12-Bit-RGB 4:4:4 in allen Modi bis 1080p/30 sowie 8- und 10-Bit-YUV 4:2:2 in allen Modi

Farbräume

REC 601, REC 709, REC 2020

IP-Videokonformität

SMPTE 2110-20 (Unkomprimiertes Video)

IGMP v2/v3

SMPTE 2110-21 (Traffic-Shaping)

Sender: Narrow

Empfänger: Narrow, Wide Synchronous, Asynchronous

SMPTE 2110-30 (PCM)

Audio-Konformität: Stufe C

SMPTE 2110-40 (Zusatzdaten)

Voller Zugriff auf den gesamten SMPTE-Zusatzdatenstrom. Inklusive RP 188/SMPTE 12M-2, geschlossene Untertitel und statische HDR-Metadaten

Precision Time Protocol (PTP)

IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2

NMOS IS-04: Erkennung und Registrierung

v1.3.2

Peer-to-Peer über mDNS/DNS-SD

NMOS IS-05 Verbindungsverwaltung

v1.1.2

NMOS BCP-002-01

Natürliche Gruppierung

NMOS BCP-004-01

Empfängerkapazität

Verarbeitung

Farbraumkonvertierung

Hardwarebasiert in Echtzeit

Echtzeit-Effekte

DaVinci Resolve, Final Cut Pro interne Effekte. Adobe Premiere Pro CC Mercury Playback Engine Effekte. Avid Media Composer interne Effekte

Physische Installation

PCE Express in niedriger Bauform

Lieferumfang

1x DeckLink IP HD

1x Steckplatzhalterung in niedriger Bauform

1x Startermappe mit QR-Code zum Download der Software
