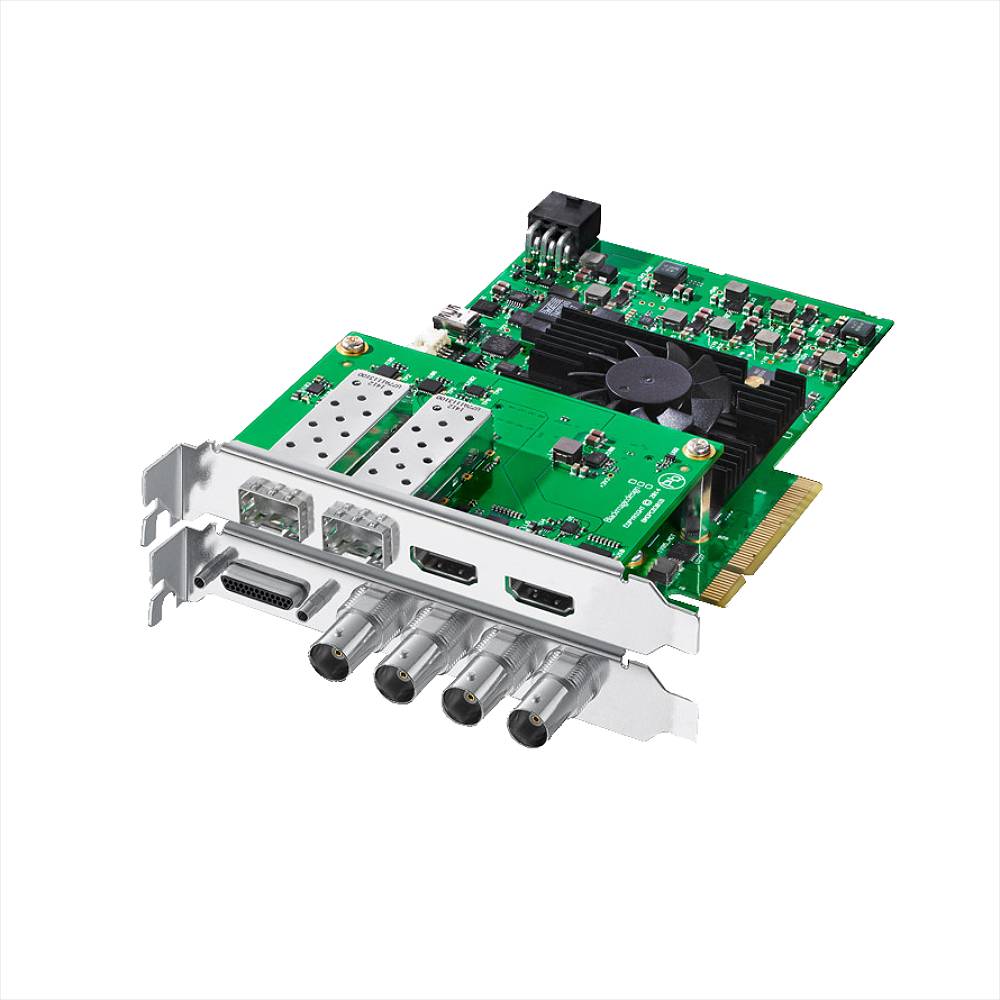

Blackmagic Design DeckLink 4K Extreme 12G

Capture-Karte mit 12G-SDI-Ein- und Ausgängen

Die Blackmagic Design DeckLink 4K Extreme 12G ist eine 8-spurige PCIe Gen2-Digitalkino-Erfassungs- und Wiedergabekarte mit zwei 12G-SDI-Ein- und Ausgängen mit mehreren Übertragungsraten, die Auflösungen von SD bis zu DCI 4K (4096 x 2160) bei 60 fps akzeptieren. So lassen sich einfach Aufnahmen in SD, HD, Ultra HD und Ultra HD 60p in 10-Bit-YUV oder 12bit-RGB tätigen. Weiters bietet die Karte AES/EBU-Audio-Umwandlung und Cross/Up/Down-Konventierung.

Technische Daten:
SDI-Videoeingänge:
2 Anschlüsse für 12 Gbit/s SD/HD/2K/4K. Unterstützt Single/Dual Link 4:2:2/4:4:4 und ist 2D/3D umschaltbar.
SDI-Videoausgänge:
2 Anschlüsse für 12 Gbit/s SD/HD/2K/4K. Unterstützt Single/Dual Link 4:2:2 / 4:4:4 und ist 2D/3D umschaltbar.
Analoge Videoeingänge:
1 YUV-Komponentenanschluss über 3 BNC-Anschlüsse; Umschaltbar auf S- oder CVBS-Video. Der Komponentenanschluss unterstützt HD und SD.
Analoge Videoausgänge:
1 YUV-Komponentenanschluss über 3 BNC-Anschlüsse; Umschaltbar auf S- und CVBS-Video. Der Komponentenanschluss unterstützt HD und SD.
Analoge Audioeingänge:
2 professionelle symmetrische analoge Audiokanäle über XLR-Anschlüsse
Analoge Audioausgänge:
2 professionelle symmetrische analoge Audiokanäle über XLR-Anschlüsse
Glasfasereingänge/-ausgänge (optional):
2 Anschlüsse für 12 Gbit/s Glasfasersignale
AES/EBU-Audioeingänge:
2 Kanäle unsymmetrisches Audio mit Sample Rate Converter
AES/EBU-Audioausgänge
2 Kanäle unsymmetrisches Audio
SDI-Audioeingänge:
16 Kanäle in SD/HD/2K/4K eingebettet
SDI-Audioausgänge:
16 Kanäle in SD/HD/2K/4K eingebettet
HDMI-Videoeingänge:
HDMI Typ A-Anschluss mit Unterstützung für 2160p/60
HDMI-Videoausgänge:
HDMI Typ A-Anschluss mit Unterstützung für 2160p/60
HDMI-Audioeingänge:
8 Kanäle in SD/HD/4K eingebettet
HDMI Audio Ausgänge:
8 Kanäle in SD/HD/4K eingebettet
Sync-Eingang:
Tri-Sync oder Black Burst
Gerätesteuerung:
Sony & trade; kompatibler RS422-Deck-Steuerungsanschluss, serielle Anschlüsse TxRx, Richtung über Softwaresteuerung umschaltbar
Computerschnittstelle:
PCI Express mit 8 Lanes Generation 2, kompatibel mit PCI Express-Steckplätzen mit 8 und 16 Lanes
Unterstützte Codecs:
AVC-Intra, AVCHD, Canon XF MPEG2, digitale Spiegelreflexkameras, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR und DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ , Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, unkomprimiert 8 Bit 4:2:2, unkomprimiert 10 Bit 4:2:2, unkomprimiert 10 Bit 4:4:4
Mitgelieferte Software:
DaVinci Resolve-, Media Express-, Disk Speed ​​Test-, LiveKey-, Blackmagic Desktop Video Utility- und Blackmagic-Treiber für Mac OS und Windows, Media Express-, Blackmagic Desktop Video Utility- und Blackmagic-Treiber für Linux
Produkt-Software-Upgrade:
In den Softwaretreiber integrierte Firmware wird beim Systemstart oder über die Updater-Software geladen.
Physische Installation:
PCI Express 8 Lane Generation 2, kompatibel mit 8- und 16-Lane-PCI Express-Steckplätzen unter Mac OS, Windows und Linux. Für Mac OS-Systeme ist ein Mac Pro-Computer mit PCI Express-Steckplätzen erforderlich. Die vollständigen Systemanforderungen finden Sie auf den Support-Seiten.

Lieferumfang:
1x Blackmagic Design DeckLink 4K Extreme 12G Aufnahme- und Wiedergabekarte
1x HDMI Mezzanine-Karte
1x Kabelpeitsche für analoge E/A und RS-422-Steuerung
1x SD-Karte mit Software
