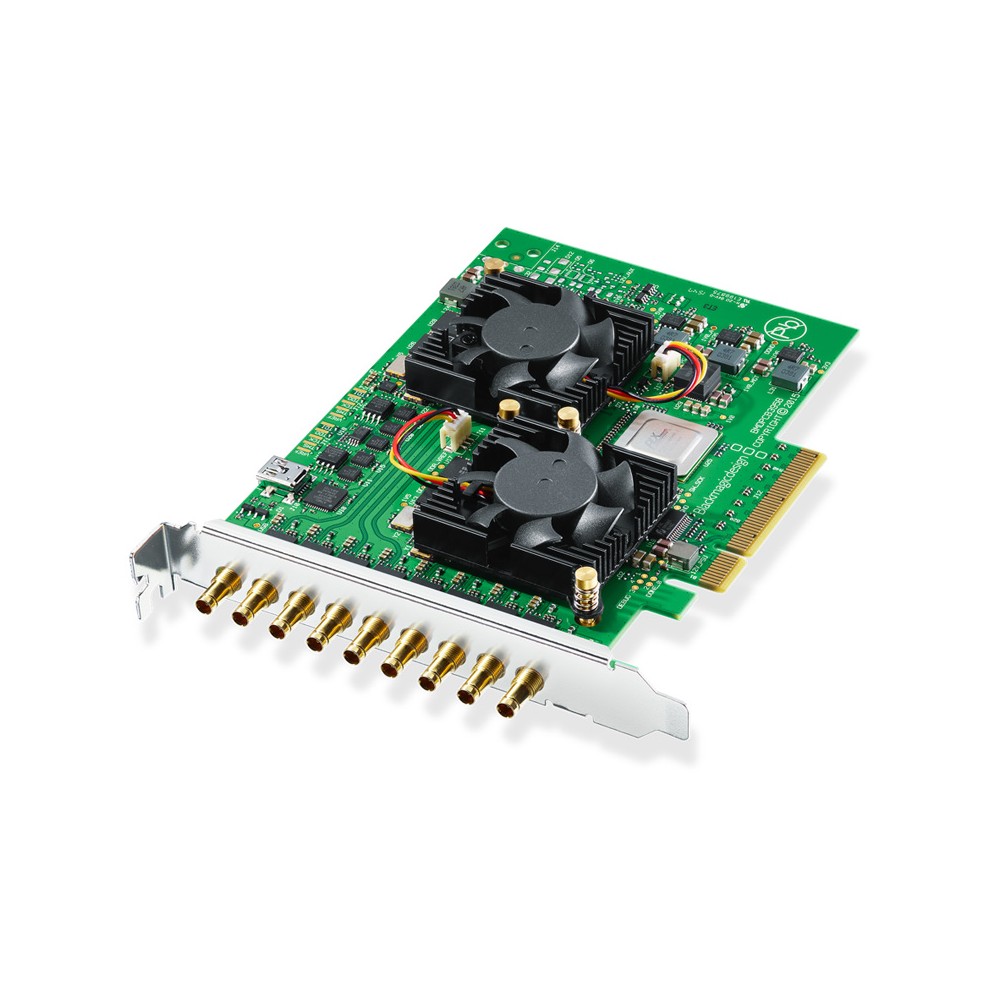

Blackmagic Design DeckLink Quad 2

Die Blackmagic Design DeckLink Quad 2 ist eine leistungsstarke Video-I/O-Lösung, die speziell für anspruchsvolle professionelle Video-Workflows entwickelt wurde. Sie integriert acht unabhängige, bidirektionale 3G-SDI-Kanäle auf einer einzigen PCI Express 8 Lane Generation 2 Karte, die mit 8- und 16-Lane-PCIe-Steckplätzen kompatibel ist. Diese Konfiguration ermöglicht eine hohe Flexibilität, da jeder Kanal individuell als Eingang oder Ausgang konfiguriert werden kann und sogar unterschiedliche Videostandards gleichzeitig verarbeiten kann.

Die Karte unterstützt eine breite Palette von SD- und HD-Videoformaten, darunter 525i/59.94 NTSC und 625i/50 PAL für SD sowie diverse 720p- und 1080p-Formate bis zu 1080p60 für HD. Die Einhaltung von SMPTE-Standards wie 259M, 292M und 425M gewährleistet Kompatibilität in professionellen Umgebungen. Für die Audioverarbeitung stehen 16 Kanäle eingebettetes SDI-Audio in SD und HD zur Verfügung, mit einer Abtastrate von 48 kHz und 24 Bit.

Ein herausragendes Merkmal ist die hardwarebasierte Echtzeit-Verarbeitung. Dazu gehören Farbraumkonvertierungen sowie hochwertige Up-, Down- und Cross-Konvertierungen zwischen SD, 720HD und 1080HD. Diese Funktionen sind sowohl bei der Aufnahme als auch bei der Wiedergabe verfügbar und können flexibel konfiguriert werden, beispielsweise zwischen Letterbox, Anamorphic 16:9 oder Center Cut 4:3 für Down-Konvertierungen. Die DeckLink Quad 2 unterstützt zudem eine Farbtiefe von 8 und 10 Bit YUV 4:2:2 sowie 8, 10 und 12 Bit RGB 4:4:4, wobei 12 Bit RGB 4:4:4 nur bei der Wiedergabe unterstützt wird. Die unterstützten Farbräume umfassen REC 601, REC 709 und REC 2020.

Die DeckLink Quad 2 ist mit gängigen Betriebssystemen wie Mac OS X 10.10 Yosemite oder neuer, Windows 8 64-Bit oder Windows 10 64-Bit oder neuer sowie Linux kompatibel. Sie bietet breite Software-Kompatibilität mit führenden Bearbeitungs-, Effekt- und Streaming-Anwendungen, was sie zu einer vielseitigen Lösung für Live-Broadcast-Produktionen, Postproduktions-Workflows und die Entwicklung kundenspezifischer I/O-Lösungen macht. Die Leistungsaufnahme der Karte beträgt 22 W, und sie ist für den Betrieb bei Temperaturen von 5° bis 40° C ausgelegt.

Technische Daten:

• Computer-Schnittstelle: PCI Express 8 Lane Generation 2
• SDI Video Ein-/Ausgänge: 8 x bidirektional 3G-SDI (Mini DIN)
• SDI Audio Ein-/Ausgänge: 16 Kanäle eingebettet (SD/HD)
• Video-Standards: SD (525i/625i), HD (bis 1080p60)
• Video-Sampling: 4:2:2, 4:4:4
• Farbpräzision: 8/10-Bit YUV, 8/10/12-Bit RGB (12-Bit RGB nur Wiedergabe)
• Farbraum: REC 601, REC 709, REC 2020
• Synchronisationseingang: Blackburst (SD) oder Tri-Sync (HD)
• Leistungsaufnahme: 22 W
• Betriebstemperatur: 5° bis 40° C

Lieferumfang:

• DeckLink Quad 2 Karte
• Software (auf SD-Karte oder als Download)
