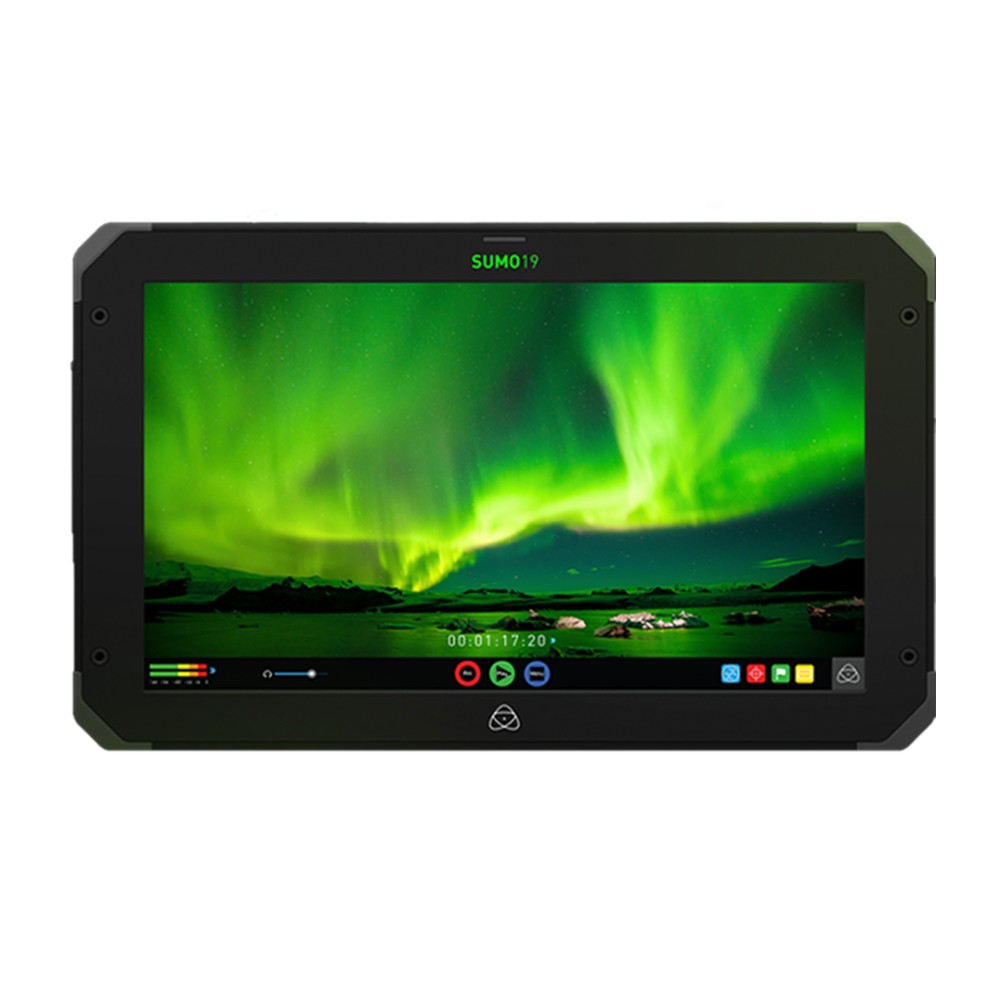

ATOMOS Sumo19 SE

Rekorder, Mischer und Monitor in nur einem 19" Gerät

Der Sumo 19 SE ist die perfekte Ergänzung für Ihren Kamera-Workflow, da er als Monitor, Rekorder und Mischer fungiert. Es verfügt über vier SDI-Eingänge, die gleichzeitig bis zu vier 1080p60-Streams mit 10-Bit 4:2:2 in ProRes oder DNxHR in 4Kp60 aufzeichnen können. Es ermöglicht den Benutzern auch, einen fünften "Programm"-Kanal des geschalteten Feeds aufzuzeichnen. Das moderne 19-Zoll-LCD-Panel mit einer Auflösung von 1920 x 1080 verfügt über eine 10-Bit-Verarbeitung, die RAW-/Log-/PQ-/HLH-Ausgänge verarbeitet und mehr als 10 Stufen des Dynamikbereichs in Echtzeit anzeigt. Über die XLR-Anschlüsse in voller Größe können zwei externe Mikrofone angeschlossen werden.

Technische Daten:

Physikalische Spezifikationen:
Abmessungen (B x H x T mm): 504 x 310 x 63 mm, 19,8" x 12,2" x 2,5" (ohne Füße), 504 x 330 x 180 mm, 19,8" x 13" x 7,1" (mit Füßen)
Gewicht: 5,45 kg
Rackhöhe: Optionaler Drittanbieter
Befestigungspunkte: 1/4-20 Schraube; 4 x oben, 4 x unten, 2 x seitlich, 3/8-16 Schraube; 2 x oben, 2 x unten, 1 x seitlich
VESA-Halterung: 100 x 100 mm

Umwelt:
Betriebsumgebungstemperatur: Bis 40° C

Aufbau und Steuerung:
Körper: Chassis aus Aluminiumlegierung mit ABS-Polycarbonat-Rückplatte
Kühlung: Aktiv gesteuerter Lüfter und Kühlkörper
Tally-Licht: Hinten und vorne
Multifunktionstaste: Power / Bildschirm sperren

Leistung:
Eingangsspannung: DC 12–16,8 V, Batterie 14,4 V nominal
Betriebsleistung: 75W
Kompatible Akkus: V-Lock / Anton Bauer über XLR-Anschluss, (optionale Montageplatten erhältlich), 95 Wh oder größer empfohlen.
Batterielaufzeit (Aufzeichnung): Batterieabhängig
Kontinuierliche Stromversorgung: Dualer Batterieeingang über dedizierten 4-poligen XLR
Gleichstromeingang: 4-poliger XLR

Anzeige:
Touchscreen: SuperAtom IPS-Panel (kapazitiver Touch)
Größe: 19 Zoll
Auflösung: 1920 x 1080
EPI: 120
Bittiefe: 10Bit (8+2 FRC)
Art der Hintergrundbeleuchtung: Kantenbeleuchtung
Helligkeit (cdm2/nits): 1200 nit (+/- 10 % @ Center)
Seitenverhältnis: 16:9
Deinterlace-Modus: Ja, Grafik-Brennschutz
Farbskala: Rec.709
Kalibrierungsunterstützung: Atomos Calibrator mit Xrite i1 Display Pro / Plus (Einzelhandel)

Farbpipeline:
Gamma: Sony SLog / SLog2 / SLog3, Canon CLog / CLog2 / Clog3, Arri Log CEI160 / LogCEI200 / LogCEI250 / LogCEI320 / LogCEI400 / LogCEI500 / LogCEI640 / LogCEI800 /LogCEI1000 / LogCEI1280 / LogCEI1600, Panasonic Vlog, JVC JLog1, Red0 LogFilm / Log3G1 / Log3G12, FujiFilm Flog, PQ (HDR10), HLG, Nikon N-Log
Gamut: BT2020, DCI P3, DCI p3 65, Sony SGamut / SGamut3 / SGamut3.cine, Canon Cinema / DCI P3 / DCI P3+ / BT2020, Panasonic V Gamut, Arri Alexa Wide Gamut, Rec709, JVC LS300, Red DragonColor / DragonColor2 / RotFarbe2 / RotFarbe3 / RotFarbe4 / RotWideGamut
3D-LUT-Anzeige: .Cube-Format
3D-LUT-Ausgang: Loop out
3DLUT 50/50: Ja
Überwachungsmodi: Nativ / HLG / PQ / 3D LUT
Konvertierung der HDR-Ausgabe: Log / HDR zu HLG / PQ

Video Eingang:
HDMI: 1 x HDMI (2.0) 4k p60
HDMI RAW: Nein – nur HDMI-Video
SDI: 2 x 12G und 2 x 3G
SDI RAW: Apple ProRes RAW bis zu 6k
Bittiefe: 8/10Bit Video / RAW bis 12Bit
Video-Chroma-Subsampling: 4:2:2
HDCP-Kopierschutz: Nicht unterstützt

Metadaten:
SDI: Dateiname von Arri, RED. RAW – Weißabgleich, Belichtungsindex, Verschlusszeit/-winkel, Iris-Blende, ISO, Gamma, Gamut

Video-Ausgang:
HDMI: 1 x HDMI (2.0) 4k p60
SDI-Loop-Ausgang: 1 x 12G SDI Abwärtskompatibel Autodetection Level A und B wählbar
SDI-Wiedergabe: 1 x 12G SDI Abwärtskompatibel Autodetection Level A und B wählbar
Video-Chroma-Subsampling: 4:2:2
Bittiefe: 10-Bit-Video / 12-Bit-RAW

Web-Streaming:
USB UVC: Optional über Connect 4k

Videosignalkonvertierung:
HDMI zu SDI: Ja – Video und RAW
SDI zu HDMI: Ja – Video und RAW

Audio-Ein/Ausgang:
Audioqualität: 24/48 kHz
Audio-Codec: PCM
HDMI: 8ch 24Bit, eingangsabhängig
SDI: 12ch 24Bit, eingangsabhängig
Analoger Audioeingang: 2 x XLR
Analoger Audioausgang: 2 x XLR
Lautsprecher: 2 x 5 W
Kopfhörerausgang: 3,5 mm 2ch.

Zeitcode / Synchronisierung:
Eingebettet: HDMI und SDI
Uhrzeit: Ja, Uhrzeit und Datum
LTC: LTC über BNC-Eingang im Aufnahmemodus
Genlock: GenLock im Wiedergabemodus

Auflösung und Bildraten (Aufnahme, Monitor & Wiedergabe):
6k: RAW Only up to 30p via SDI Only
4k: DCI 23.98/24/25/29.9/30/50/59.94/60p
4k: UHD 23.98/24/25/29.9/30/50/59.94/60p
2K: DCI 2046 x 1080 2k DCI: 23.98/24/25/29.9/30/50/59.94/60p
FHD 1920 x 1080 Progressive: 23.98/24/25/29.9/30/50/59.94/60/100/120p
FHD 1920 x 1080 PsF: Converted to P and looped out PsF
FHD 1920 x 1080 Interlaced: 23.98/24/25/29.9/30/50/59.94/60i
1280 x 720p: 50/59.94/60p

Recording CODEC:
CDNG: For SDI RAW inputs Only
Apple ProRes RAW: ProRes RAW, HQ
Apple ProRes: LT, 422, 422HQ
Avid DNxHD: 220x,220,145,36
Avid DNxHR: LB, SQ, HQ, HQX

Wiedergabe:
Wiedergabeliste: Ja, Erstellen Sie Kunden-Wiedergabelisten aus vollständigen oder untergeordneten Clips
Loop: Ja, mit vom Benutzer anpassbaren In-/Out-Markern
Apple ProRes Raw: Ja, aufgezeichnete Clips
Apple ProRes: Ja, mit linearem PCM-Audio
Avid DNx: Ja, mit Linear PCM-Audio

Aufnahmefunktionen:
Pre-Roll-Aufnahme: Ja (HD 8s, 4K 2s) – Nicht verfügbar in RAW
ISO-Aufzeichnung: Bis zu 4 x ISO bis zu 1080p 60 (NUR 3G SDI Level A)
Geschaltete Programmaufnahme: Ja Bis zu 1080p 60

Multi-Eingang / Umschaltung:
SDI A/B-Umschalter: Ja, unterstützt bis zu 12G SDI pro Eingang
Dual-Input-Anzeige: Über den Multi-ISO-Eingabemodus
Mehrere SDI-Eingänge: Bis zu 4 x bis zu 1080p 60 (NUR 3G SDI Level A)
Eingabeübergänge: Automatischer oder manueller XML-Übergang

Unterstützte Medien:
Master Caddy I: Nicht kompatibel
SSDmini: Ja, ABER NUR mit optionalem SSDmini-Griff
Dateibenennung: Einheitsname – Szene/Aufnahme/Take, Arri & RED über SDI
Dateisystem: ExFAT

On-Screen-Tools:
Wellenform: Ja, 3 Größe / Position
RGB-Parade: Ja, 3 Größe / Position
Vektorbereich: Ja, 2 Größe / Position
1x Zoom: Ja. 1:1 Pixelzuordnung für 4k
2x Zoom: Ja
Fokus-Peaking: Farbe ausgewählt / Schwellenwerteinstellung / Farbe / Mono / Nur Kanten
Falschfarben: Ja, mit Skala
Zebra: Ja, einstellbar
Farbkanal isolieren: Nur Blau
Cine Frame Guides: 2,4:1, 2,35:1, 1,9:1, 1,85:1, 4:3
Sichere Bereiche: Aktion und Grafik
Anamorphes Desqueeze: 1,25x, 1,33x, 1,5x, 1,8x, 2x
Display Flip: Nur vertikal

Onboard-Signalverarbeitung:
Pulldown-Entfernung: 24/25/30pSF > 24/25/30p (2:2-Pulldown)60i > 24p (3:2-Pulldown)
4K UHD Downscale für HD: Loop out – 4K UHD zu FHD
DCI Crop: Loop out – 17:9 bis 16:9 Crop

Fernbedienung:
HDMI: Automatischer HDMI-Trigger, unterstützte Protokolle – Canon, Sony, Atomos Open Standard
SDI SDI-Trigger-Kamera wählbar
Serielle 2,5-mm-Buchse LANC-Steuerung und -Kalibrierung über optionales USB-zu-seriell-Kabel
Unterstützte Anwendungen:
XML: Cut-Tag EDL und Multicam mit Übergängen in FCP-XML
Apple ProRes RAW: Apple FCP, Adobe Premiere, After Effects, Avid Media Edius, Assimilate Scratch, Baselight Film Light
Video-Codecs: Alle Anwendungen mit Unterstützung für Apple ProRes und Avid DNX im .MOV-Wrapper

Lieferumfang:
1x Sumo unit
1x Master Caddy II
1x BattWing Montagehalterung mit 4x Schrauben
2x Desktop-Füße mit 4x 1/4” Befestigeungsschrauben
1x Stromkabel
